Installationsanleitung
1. Wählen Sie den Installationsort
Vereinbaren Sie mit dem Kunden einen Installationsort, der die oben angegebenen Entfernungen einhält.
Fahren Sie nach Erhalt der Bestätigung mit dem nächsten Schritt fort.

2. Installieren Sie die Wandhalterung

Befolgen Sie die nachstehenden Anweisungen, um die Halterung des Geräts an der Wand zu befestigen:
4. Befestigen Sie die Halterung an der Wand, indem Sie die horizontale Ausrichtung mit einer
Wasserwaage einstellen. Markieren Sie anschließend die Positionen der Befestigungslöcher in der
Wand.
5. Bohren Sie die Löcher mit einer geeigneten Größe für die zu verwendenden Dübel. Stecken Sie
dann die Druckstopfen in die Löcher.
6. Befestigen Sie die Halterung mit den für die verwendeten Anker geeigneten Schrauben an der
Wand. Überprüfen Sie danach, ob die Halterung sicher an der Wand befestigt ist. Falls sie lose
Stopfen finden oder mit geringer Abdichtung andere Befestigungslöcher bohren, bis der Clip sicher
befestigt ist.
Hinweis:
Befestigungsschrauben und -stopfen werden nicht mitgeliefert und müssen separat erworben werden.
3. Öffnen Sie das Loch für die Rohre
Die Kältemittelleitungen können zwei Arten von Routen folgen. Gehen Sie dann entweder hinter das
Innengerät, indem Sie Löcher in die Stützwand des Geräts bohren, oder treten Sie seitlich zum Gerät aus,
indem Sie die spezielle vorgeschnittene Klappe brechen.

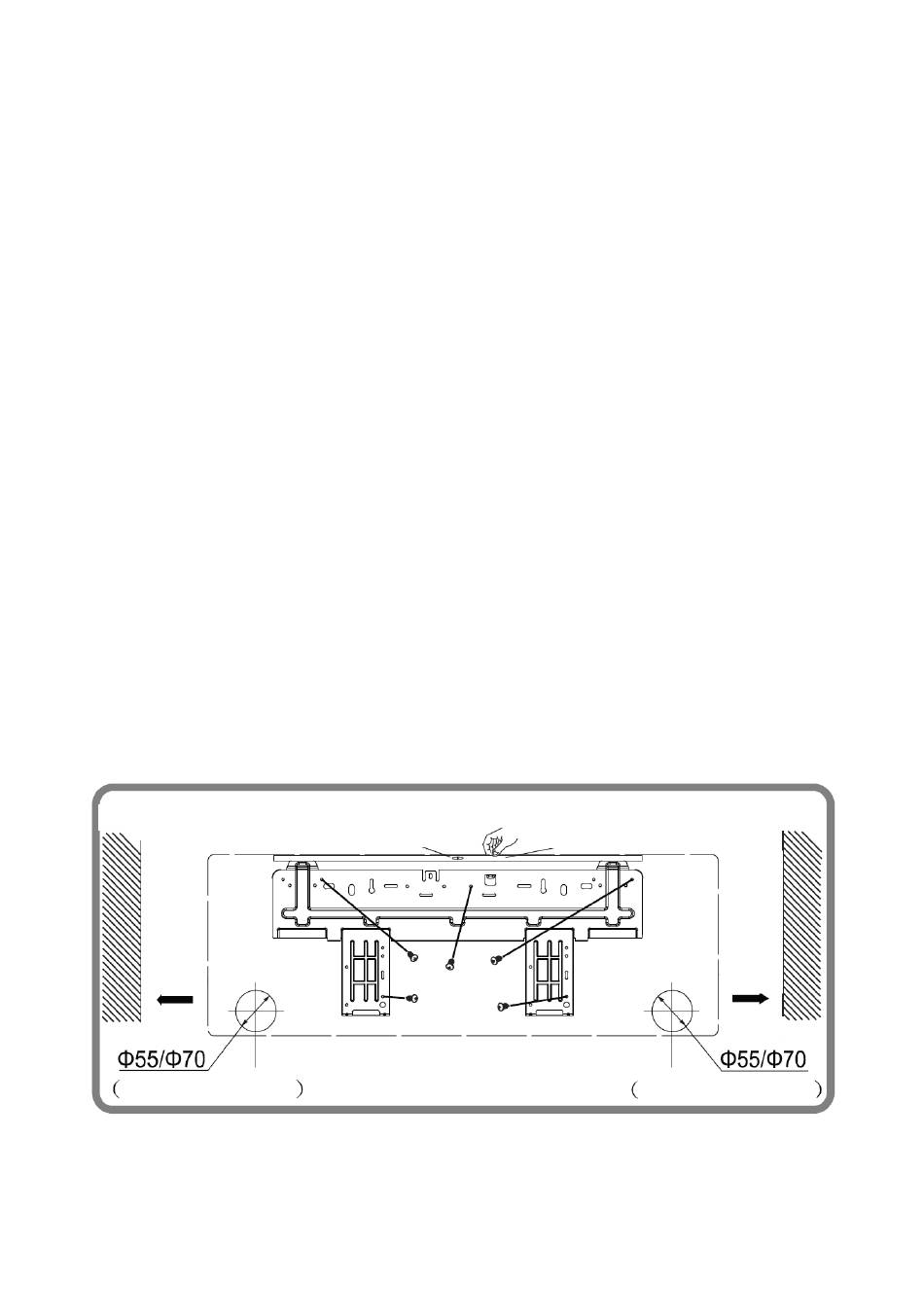

3. Wenn Sie die Rohrnachwelt führen möchten, müssen Sie Löcher in die Stützwand üben, um die
Wand mit Löchern mit einem Durchmesser von mindestens 55 oder 70 mm und in jedem Fall einer
geeigneten Größe zum Durchgang der Rohre zu bohren.
Beachten Sie bei der Herstellung der Durchgangslöcher die unten angegebenen Abstände.
Über
150mm
Rohrleitung hinten
