7. Premere "Confirm" dopo aver immesso la password. 3. Avvolgere le tubazioni in maniera continua.
4. I tubi del refrigerante devono essere prevedere una isolamento separato nella parte conclusiva che
va connessa all'unità condensante.
Note:
Il cavo di alimentazione e il filo di comunicazione non possono esseri invertiti.
Il tubo di drenaggio deve essere isolato all'estremità di scarico.

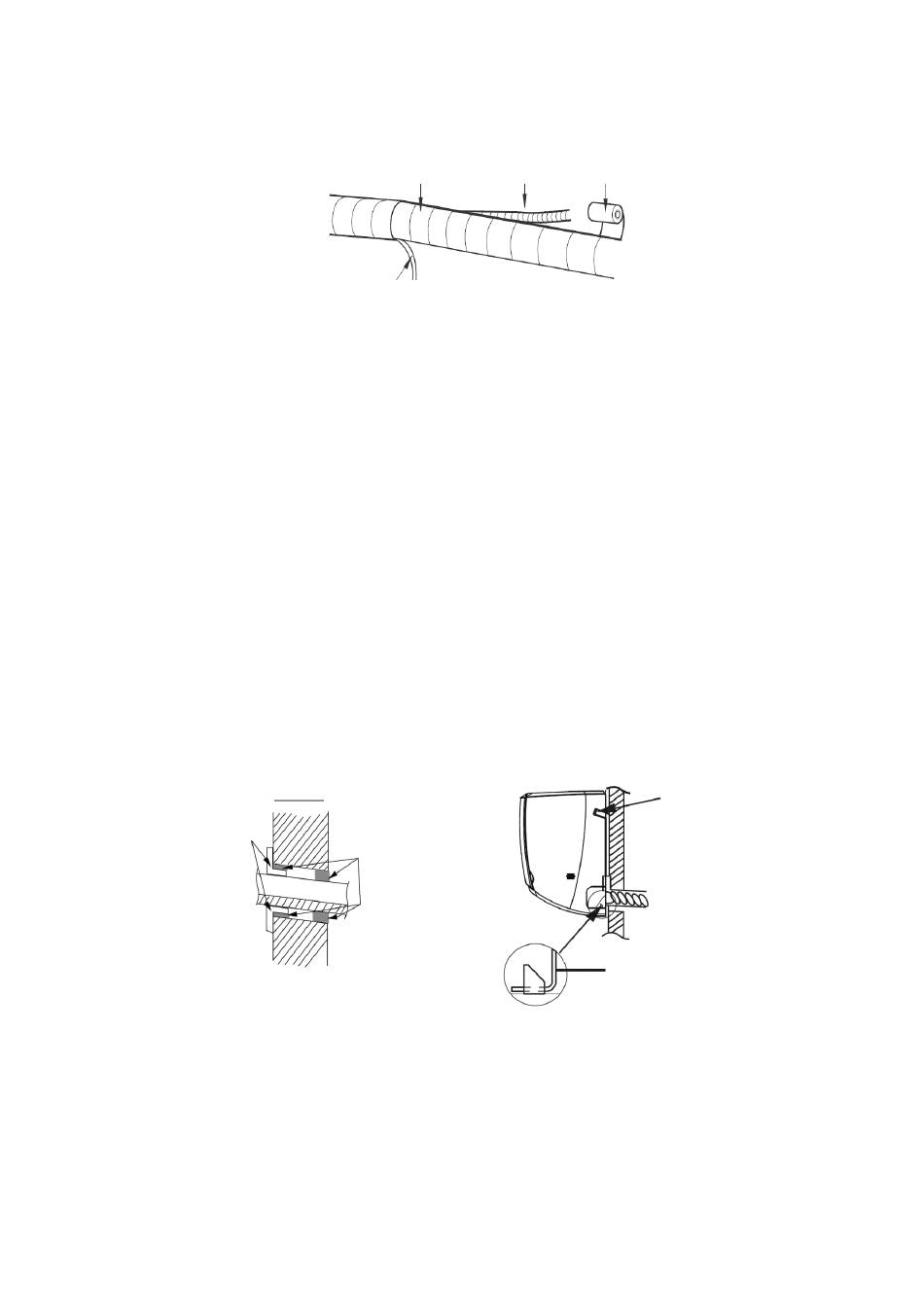

9. Fissaggio a parete dell'unità interna
1. una volta fissato tra di loro il blocco tubi ed i cavi inserire il blocco attraverso il foro praticato
precedentemente sulla parete da attraversare.
2. Fissare l'unità interna, attraverso gli appositi ganci, alla staffa di fissaggio precedentemente
bloccata alla parete.
3. Ricoprire gli spazi tra i tubi e tra tubi e i fori con della gomma di tenuta.
8. Seleziona e connetti alla rete "Smart Life-xxx". A connessione avvenuta torna all'App. Se il
4. Fissare i tubi nella parete attraversata o predisporre una canalina estetica di contenimento fissata
dispositivo è stato aggiunto correttamente verrà visualizzato nella home page, quindi è possibile
alla parete e quindi far passare le tubazioni all'interno.
fare clic sul condizionatore d'aria per le operazioni.
5. Controllare che l'unità interna sia bloccata saldamente alla staffa di supporto e quindi fissata
saldamente alla parete.
Interno
Tubo passante per la
parete
Il tubo di scarico non deve essere ricoperto eccessivamente, per evitarne l'ostruzione.
Note:
Il tubo di scarico deve seguire l'inclinazione del foro nel muro come mostrato in figura.
Lo scarico dell'acqua non può avvenire in acqua in modo da scaricare uniformemente.
