ITALIANO

Istruzioni per l'installazione

1. Scegliere il sito di installazione
Accordare un sito di installazione con il cliente che rispetti i distanziamenti sopra indicati, dopo aver
ottenuto conferma, procedere con il passaggio successivo.
2. Installare la staffa per il montaggio a parete
Per il fissaggio della staffa di supporto dell'unità a parete seguire le istruzioni sotto riportate:
1. Fissare la staffa al muro, regolando l'allineamento orizzontale con una livella, dopodiché, tracciare
la posizione dei fori di fissaggio a parete.
2. Trapanare i fori con punta di adeguata misura per i tasselli da utilizzare. Quindi inserire i tasselli a
pressione nei fori.
7. Premere "Confirm" dopo aver immesso la password.
3. Fissare la staffa al muro con le viti adatte ai tasselli utilizzati. Dopo di che controllare che la staffa
sia saldamente fissata alla parete tirandola. Nel caso si riscontrassero tasselli allentati o con poca
tenuta realizzare altri fori di fissaggio finché la staffa non risulti saldamente fissata.
Nota:
Viti e tasselli di fissaggio non sono forniti e devono essere acquistati separatamente.
3. Aprire il foro per le tubazioni
Le tubazioni frigorifere possono seguire 2 tipologie di percorso. Quindi o passare posteriormente all'unità
interna praticando dei fori sulla parete di supporto dell'unità oppure uscire lateralmente all'unità
rompendo l'apposita aletta pre-tagliata.
1. Nel caso si voglia passare posteriormente all'unità praticando dei fori sulla parete di supporto è
necessario forare la parete con fori di diametro almeno di 55 o 70 mm ed in ogni caso di dimensioni
8. Seleziona e connetti alla rete "Smart Life-xxx". A connessione avvenuta torna all'App. Se il
adeguate al passaggio delle tubazioni.
dispositivo è stato aggiunto correttamente verrà visualizzato nella home page, quindi è possibile

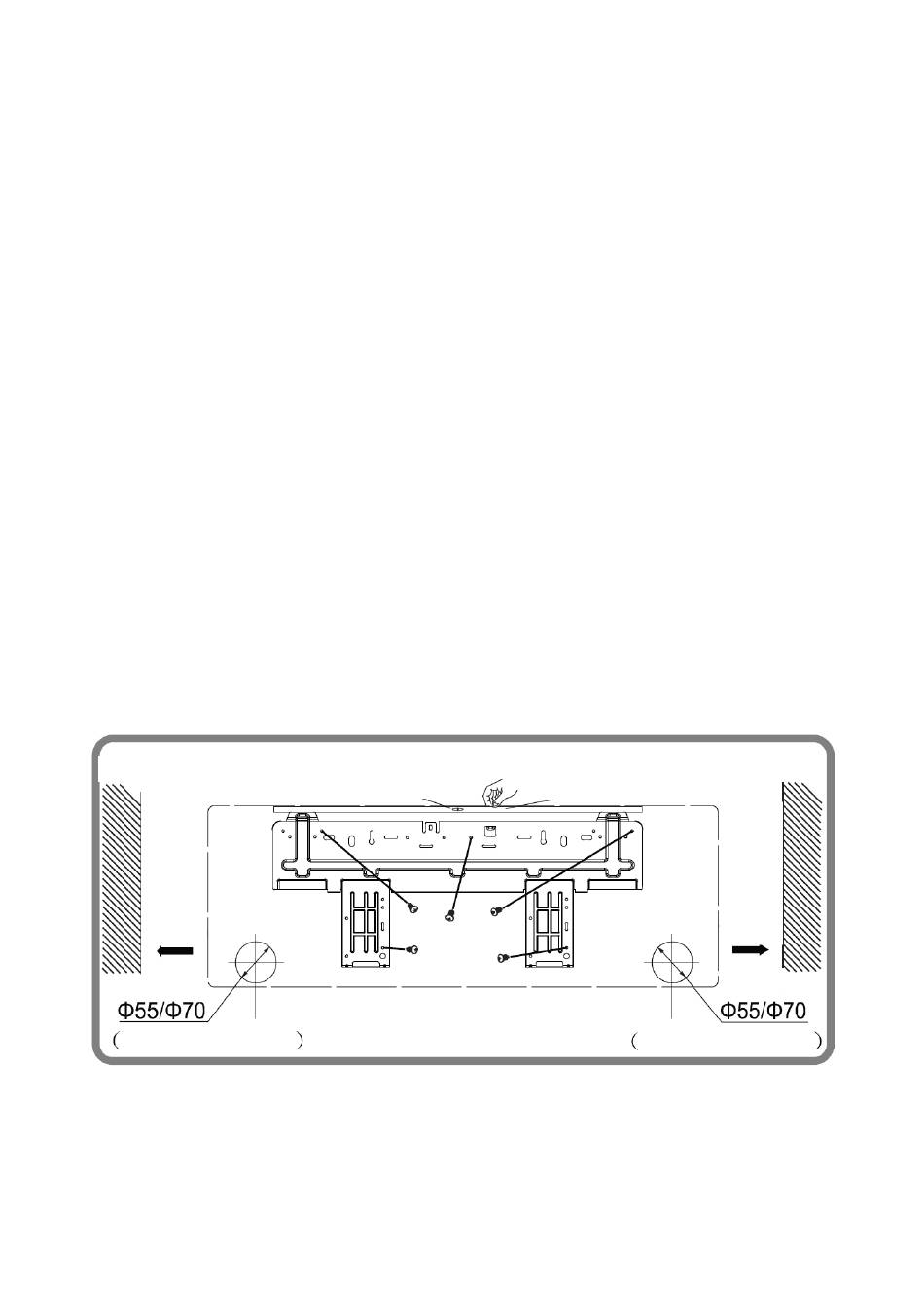

Nella realizzazioni dei fori di passaggio rispettare le distanze sotto riportate.
fare clic sul condizionatore d'aria per le operazioni.
Oltre
150
mm
Foro tubazione posteriore
TEKNO POINT ITALIA S.R.L. - VIA DELL'ARTIGIANATO 5 - 30020 MARCON (VE) – ITALY
TEKNO POINT ITALIA S.R.L. - VIA DELL'ARTIGIANATO 5 - 30020 MARCON (VE) – ITALY
26
COMMERCIALE@TEKNOPOINT.COM – WWW.TEKNOPOINT.COM
COMMERCIALE@TEKNOPOINT.COM – WWW.TEKNOPOINT.COM
MUI_DELFIN_Ita_Eng_Fra_Deu_SKY/Rev.00/Data 03.06.2020
MUI_UNITÀ INTERNA DELFIN_Ita_Eng_Fra_Deu_SKY/Rev.00/Data 03.06.2020
21
18
ITALIANO
Oltre
150
mm
Foro tubazione posteriore
