ITALIANO
Interfaccia

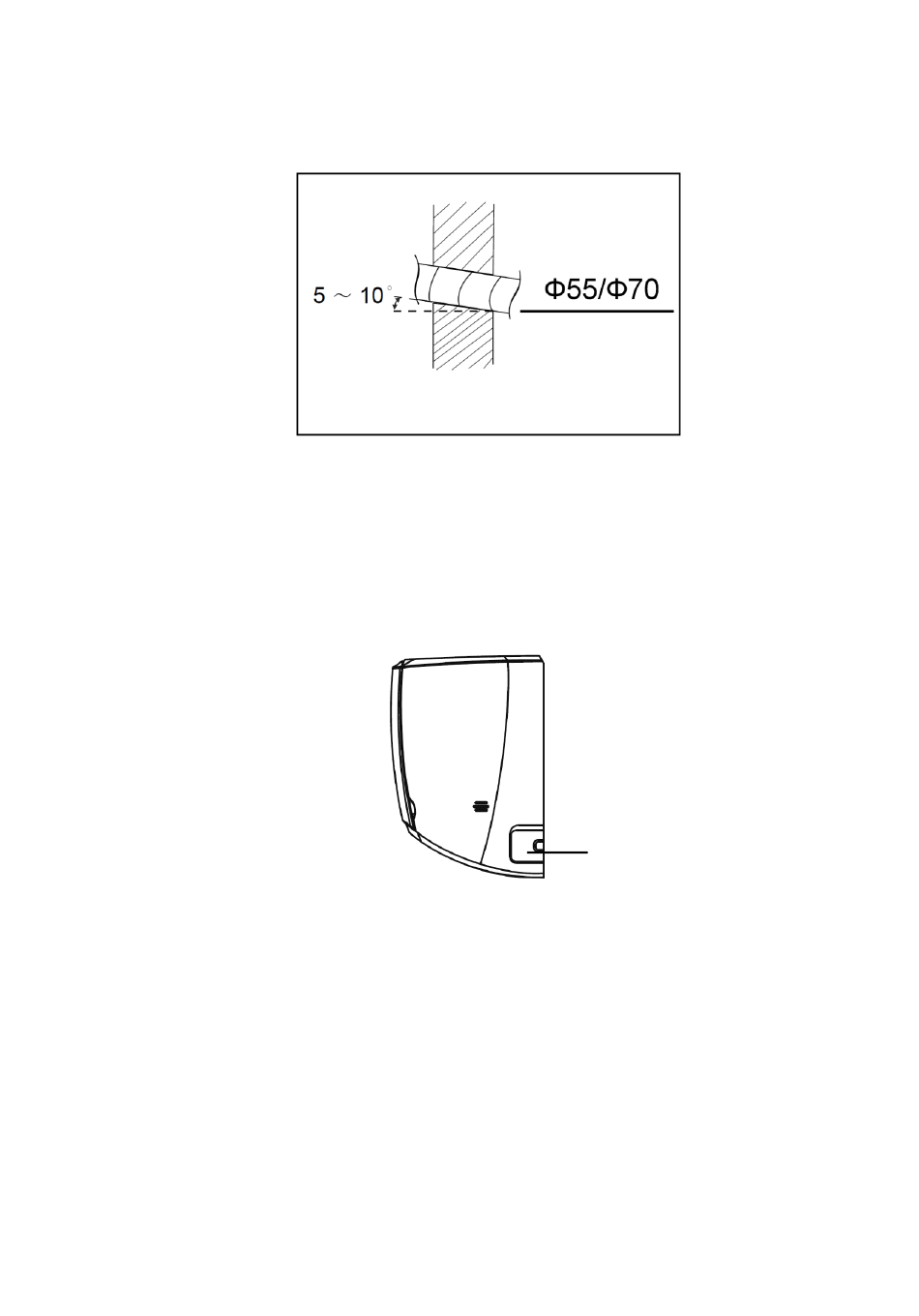

Il foro praticato sulla parete di supporto deve avere pendenza verso l'esterno (lato opposto alla
superficie di fissaggio dell'unità evaporante) con pendenza non inferiore a 5°-10°. Come indicato
nella figura seguente.
Climatizzatore off
Nota:
Fare attenzione alla polvere e prendere le adeguate misure di sicurezza quando si esegue l'apertura
del foro.
2. Nel caso si voglia far passare lateralmente le tubazioni è necessario rompere l'aletta pre-tagliata
indicata in figura.
Rimuovere il dispositivo
Si consiglia vivamente di predisporre in questa soluzione di una canalina estetica di contenimento
Operare come di seguito
delle tubazioni che li preservi anche da eventuali urti accidentali.
1. Premere "Air conditioner" per entrare nel menù
In ogni caso prevedere la pendenza di 5°-10°in direzione opposta all'unità evaporante.
2. Premere " "
3. Premere "Remove device" per rimuovere il condizionatore.

4. Tubo di scarico

1. Il tubo di scarico condensa può essere portato fuori sia lateralmente spezzando l'aletta pre-tagliata
Premere "Air
della cover dello split, sia posteriormente lato destro o sinistro ove già praticato il foro per il
conditioner" per
passaggio delle tubazioni.
entarre dal menù
Il tubo di scarico condensa non deve necessariamente seguire il percorso della tubazione del gas
frigorifero ma deve necessariamente prevedere una pendenza di 5°-10° verso l'esterno per
permettere il regolare deflusso della condensa generata in esercizio.
TEKNO POINT ITALIA S.R.L. - VIA DELL'ARTIGIANATO 5 - 30020 MARCON (VE) – ITALY
TEKNO POINT ITALIA S.R.L. - VIA DELL'ARTIGIANATO 5 - 30020 MARCON (VE) – ITALY
COMMERCIALE@TEKNOPOINT.COM – WWW.TEKNOPOINT.COM
COMMERCIALE@TEKNOPOINT.COM – WWW.TEKNOPOINT.COM
MUI_DELFIN_Ita_Eng_Fra_Deu_SKY/Rev.00/Data 03.06.2020
MUI_UNITÀ INTERNA DELFIN_Ita_Eng_Fra_Deu_SKY/Rev.00/Data 03.06.2020
Interno
(lato unità evaporante)
Climatizzatore on
Premere "
Esterno
Condividere il
dispositivo:
Premere "
home page, quindi
premere "Share device"
Aletta
Premere
"
"Remove Device "
per rimuovere il
condizionatore
19
22
ITALIANO
" nella
27
