B+B Taiga Bedienungsanleitung Seite 9

Taiga
| Elektrorollstuhl

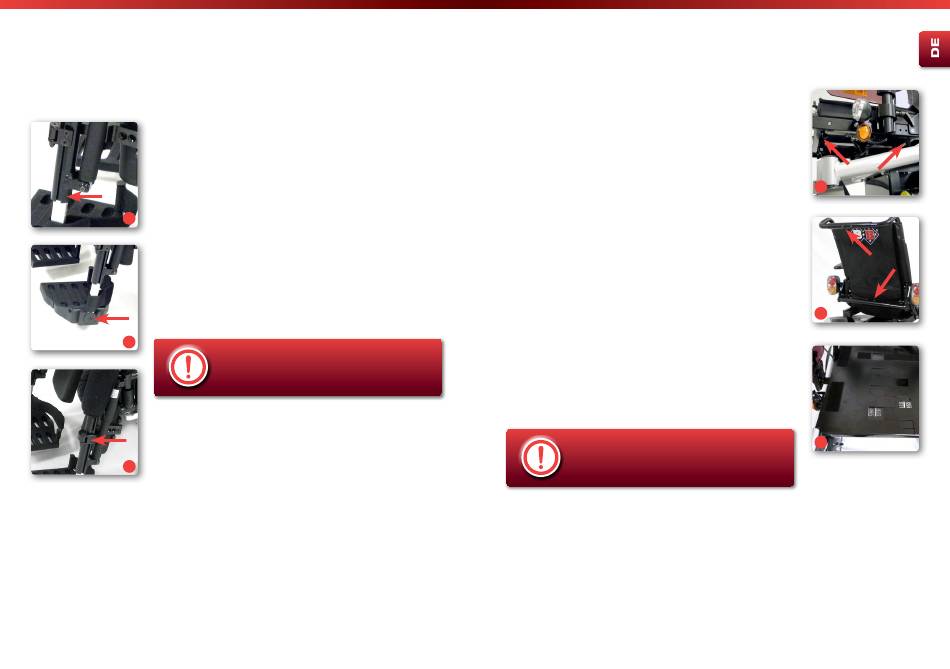

5.1.2. Elektrische Beinstützen
Unterschenkellänge
• Die Unterschenkellänge kann in einem Bereich von 420 - 580 mm in
acht Schritten verstellt werden.
• Lösen Sie hierzu die Inbusschraube und ziehen Sie diese heraus.
• Stellen Sie die gewünschte Höhe ein (Abb. 05).
• Ziehen Sie die Schraube wieder fest.
• Verwenden Sie zur Fixierung Loctite mittlerer Klebkraft.
5.
Fußplattenwinkel
• Der Winkel der Fußplatte ist stufenlos einstellbar.
• Lösen Sie die Verschraubung seitlich an der Fußplatte (Abb. 06).
• Stellen Sie den gewünschten Winkel der Fußplatte ein.
• Ziehen Sie die Schraube wieder fest.
• Verwenden Sie zur Fixierung Loctite mittlerer Klebkraft.
6.
Höhe der Wadenpolster
• Die Höhe der Wadenpolster ist variabel.
• Lösen Sie die Verschraubung seitlich an der Beinstütze.
• Stellen Sie die gewünschte Höhe der Wadenpolster ein (Abb. 07).
7.
• Zur Fixierung verwenden Sie Loctite mittlerer Klebkraft.
16
Achten Sie auf einen angemessenen Abstand
zwischen Fußstützen und Boden.
5.1.3. Sitz
Sitzbreite (mechanisch)
• Die Sitzbreite lässt sich in drei Stufen von 415 mm bis 515 mm
verstellen.
• Vergewissern Sie sich, dass der Rollstuhl ausgeschaltet ist.
• Entfernen Sie Anbauteile wie Beinstützen, Seitenteile, Rückenpolster
und Sitzpolster.
• Lösen Sie die Klettverschlüsse der Rückenlehnenbespannung
(mechanisch).
• Sie verstellen zunächst eine Sitzhälfte (links bzw. rechts) und im
Anschluss die Andere.
• Für jede Seite müssen Sie zwei Befestigungsschrauben unter dem Sitz
(Abb. 08) lösen und zwei Inbusschrauben an der Rückenlehne (Abb.
09) entfernen.
• Verschieben Sie die Sitzhälfte auf die gewünschte Breite.
Markierungen am Sitz (Abb. 10) dienen Ihnen als Orientierungshilfe.
Verschieben Sie Sitz und Rückenlehne gleichmäßig.
• Befestigen Sie die Schrauben an der Rückenlehne und ziehen Sie sie
und die Befestigungsschrauben unter dem Sitz fest.
• Wiederholen Sie den Vorgang mit der anderen Sitzhälfte.
• Sie können die Klettverbindungen der Rückenlehne wieder straff
ziehen und alle weiteren Anbauteile wieder befestigen.
Achten Sie darauf, dass beide Sitzhälften gleichmäßig
verstellt sind.
Bischoff & Bischoff GmbH | 21.03.2024 - Revision: 2
Taiga
Elektrorollstuhl |
8.
9.
10.
17
