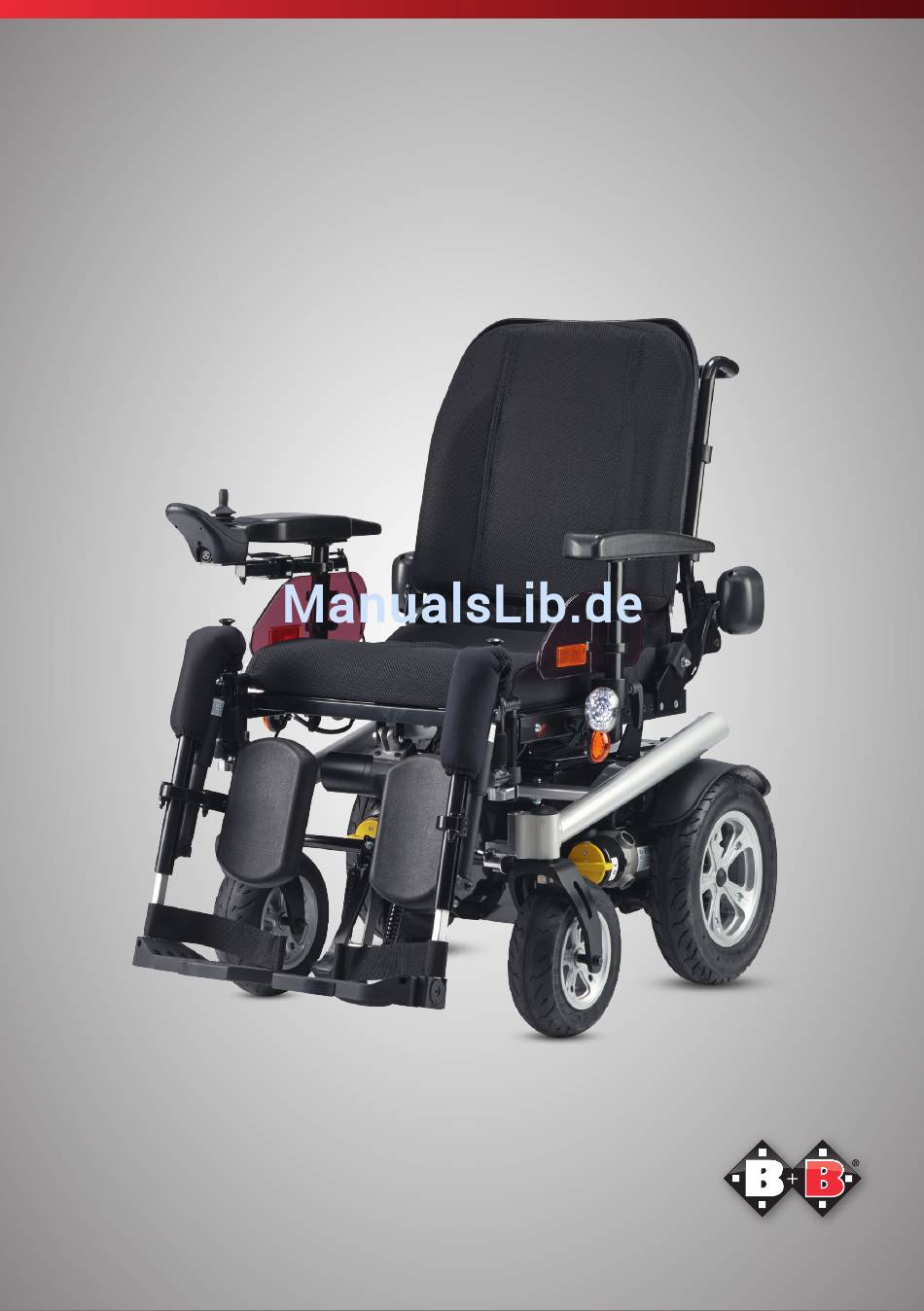

- Seite 1 Bedienungsanleitung Bedienungsanleitung Taiga Enjoy mobility. Enjoy mobility.
-
Seite 2: Inhaltsverzeichnis
Taiga Taiga | Elektrorollstuhl Elektrorollstuhl | Inhaltsverzeichnis Vorbemerkung Benutzung des Rollstuhls 1.1. Zeichen und Symbole 4.1. Allgemeine Funktionen Wichtige Sicherheitshinweise 4.2. Funktionsbeschreibung der VR-2 Steuerung 2.1. Allgemeine Sicherheitshinweise 4.3. Funktionsbeschreibung der R-Net Steuerung 2.2. Hinweise zu EMV-Störungen 4.4. Ein- und Aussteigen 2.3. -
Seite 3: Vorbemerkung
2. Wichtige Sicherheitshinweise Steuerungen ausgeliefert werden. In der Standardkonfiguration wird 2.1. Allgemeine Sicherheitshinweise der Taiga mit der VR-2 Steuerung ausgeliefert, sie bietet Ihnen die Möglichkeit bis zu zwei Komponenten elektronisch zu verstellen. Die R-Net Steuerung erlaubt ein elektrisches Verstellen der Beinstützen, Sitz- •... -
Seite 4: Hinweise Zu Emv-Störungen
Taiga Taiga | Elektrorollstuhl Elektrorollstuhl | 2.2. Hinweise zu EMV-Störungen • Vermeiden Sie ein ungebremstes Fahren gegen ein Hindernis (z. B. Stufe, Bordsteinkante). • Beachten Sie den Kippschutz bei stufigem Gelände, Hebebühnen Trotz Einhaltung aller anzuwendenden EMV-Richtlinien und Normen und Rampen. Stellen Sie ausreichend Abstand nach oben, unten ist es möglich, dass der Elektrorollstuhl durch andere elektrische Geräte... -
Seite 5: Zweckbestimmung
2.10. Hinweise zur Reichweite • Lähmungen • Gliedmaßenverlust • Gliedmaßendefekt/-deformität Die Reichweite des Taiga beträgt 35 km. Die erzielbare Reichweite von • Gelenkkontrakturen Elektrorollstühlen hängt von folgenden Faktoren ab: • Gelenkschäden (nicht an beiden Armen) • sonstige Erkrankungen •... -
Seite 6: Produkt- Und Lieferübersicht
Entpacken bewahren Sie den Karton nach Möglichkeit auf. Er dient zur D - 76307 Karlsbad Telefon 0700 - 60007070 RoHS Logo evtl. späteren Einlagerung oder Rücksendung des Produkts. Der Taiga CE-Zeichen Modell: Taiga - Silber Modell-Nr.: 8530 Anwendungsklasse: C (Outdoor) wird in Einzelteile zerlegt geliefert. -
Seite 7: Übersicht
Taiga Taiga | Elektrorollstuhl Elektrorollstuhl | 3.4. Übersicht 3.5. Grundeinstellung Vor der ersten Benutzung ist es erforderlich, den Rollstuhl auf Ihre Schiebestange Körpergröße einzustellen. Nur so ist ein langes ermüdungsfreies Fahren Rückenlehne in einer physiologisch korrekten Haltung möglich. Nachfolgend werden die Grundeinstellungen des Rollstuhls beschrieben. -
Seite 8: Elektrische Beinstützen
Taiga Taiga | Elektrorollstuhl Elektrorollstuhl | 3.5.2. Elektrische Beinstützen 3.5.3. Sitz Unterschenkellänge Sitzbreite (mechanisch) • Die Unterschenkellänge kann in einem Bereich von 420 - 580 mm • Die Sitzbreite lässt sich in drei Stufen von 415 mm bis 515 mm in acht Schritten verstellt werden. -
Seite 9: Sitzwinkel - Mechanisch
Taiga Taiga | Elektrorollstuhl Elektrorollstuhl | Sitztiefe • Die Grundeinstellung der Sitztiefe ist 450 mm. Achten Sie darauf, dass beide Bolzen, rechts und • Sie können die Sitztiefe auf 410 mm reduzieren. Anschließend links, vollständig eingerastet sind. sollten Sie ein neues angepasstes Sitzkissen verwenden. -
Seite 10: Sitzfederung
Taiga Taiga | Elektrorollstuhl Elektrorollstuhl | 3.5.6. Sitzfederung 3.5.8. Seitenteil • Für ein komfortables Fahren können Sie die Sitzfederung an Ihr Die Seitenteile können Sie seitlich verstellen. Gewicht anpassen (Abb. 15). • Lösen Sie die Befestigung (Abb. 18) unterhalb des Sitzes und •... -
Seite 11: Sitzgurt
Taiga Taiga | Elektrorollstuhl Elektrorollstuhl | 3.5.10. Sitzgurt Warnblinker Mit dieser Taste (Abb. 23) schalten Sie in Notsituationen bei Fahruntüchtigkeit des Rollstuhls den Warnblinker an. Alle vier Blinklichter Der Sitzgurt ist seitlich an der Rückenlehne befestigt. blinken dann und signalisieren anderen Verkehrsteilnehmern, dass Ihr Rollstuhl nicht fahrtüchtig ist. -
Seite 12: Anzeige Der Fahrstufe
Taiga Taiga | Elektrorollstuhl Elektrorollstuhl | 4.2. Funktionsbeschreibung Anzeige der Fahrstufe der VR-2-Steuerung Die Anzeige der Fahrstufe (Abb. 27) zeigt Ihnen die vorgewählte Fahrstufe an. Es sind Einstellungen von 1 bis 5 Leucht-LED’s möglich. Die Fahrstufen geben indirekt die maximal erreichbare Geschwindigkeit bei Auslenkung des Joysticks an, d. -
Seite 13: Funktionsbeschreibung Der R-Net Steuerung
Die Verstellung der Funktionen werden mit einer Auf- und Abbewegung des Joysticks durchgeführt. Inbetriebnahme Setzen Sie sich in den Sitz Ihres B+B Rollstuhls hinein und legen Sie Ihre Beine auf den Fußrasten ab. Anzeigenfeld der Verstellfunktionen Durch das leuchten der LED der jeweiligen Verstellfunktion (linke Achten Sie darauf, dass Sie soweit wie möglich hinten im Sitz sitzen. -
Seite 14: Ein- Und Aussteigen
Sie diesen/dieses durch Betätigung der • Vergewissern Sie sich, dass Sie bequem und sicher sitzen. Feststellbremsen. • Durch Betätigung der EIN/AUS Taste wird der Taiga in • Anschließend muss der Taiga gegen unbeabsichtigtes Wegrollen Fahrbereitschaft geschaltet. gesichert werden. Dazu schalten Sie die Steuerung durch •... -
Seite 15: Schiebebetrieb
Taiga Taiga | Elektrorollstuhl Elektrorollstuhl | 4.6. Schiebebetrieb Kurvenfahrt: Zur Fahrtrichtungsänderung neigen Sie den Joystick nach links oder rechts. Dies ist auch bei nach vorn oder nach hinten geneigtem Joystick, also bei Vor- und Rückwärtsfahrt möglich. Wollen Sie den Rollstuhl in bestimmten Situationen schieben, müssen Sie die Bremsen entriegeln. -
Seite 16: Beinstützen
Taiga Taiga | Elektrorollstuhl Elektrorollstuhl | 4.7. Beinstützen 4.9. Bordsteinheber (optional) Um Ihnen das Ein-/Aussteigen so einfach wie möglich zu machen, Der Bordsteinheber (Abb. 41) erleichtert Ihnen das Befahren von Stufen können Sie die Fußplatten nach oben klappen oder die Beinstützen von bis zu 100 mm. -
Seite 17: Mechanische Feststellbremse
Taiga Taiga | Elektrorollstuhl Elektrorollstuhl | 4.10. Mechanische Feststellbremse 5. Technische Daten Die mechanische Feststellbremse ermöglicht es Ihnen, den Abmessungen und Gewichte Elektrorollstuhl auch bei entkoppelten Antrieben sicher zu Parken und Max. Belastbarkeit: 170 kg gegen unbeabsichtigtes Wegrollen zu sichern. -
Seite 18: Ausstattung
Taiga Taiga | Elektrorollstuhl Elektrorollstuhl | 6. Pflegehinweise für den Benutzer Elektrik Hauptsicherung: 50 A 6.1. Reinigung und Desinfektion Akku: wartungsfreie Säure-Blei-Batterie 2 x 12V / 75Ah Stellen Sie sicher, dass der Rollstuhl ausgeschaltet ist, bevor Sie mit der Ladegerät: 24V DC 8A Reinigung beginnen. -
Seite 19: Überprüfung Vor Fahrtantritt
Taiga Taiga | Elektrorollstuhl Elektrorollstuhl | 6.2. Überprüfung vor Fahrtantritt 6.3. Batterien 6.2.1. Bremsenüberprüfung Ihr Rollstuhl ist mit wartungsfreien Säure-Blei-Batterien ausgestattet, bei denen kein Flüssigkeitsstand überprüft werden muss. Überprüfen Sie vor jedem Fahrtantritt die Funktionstüchtigkeit der Bremsanlage. Fahren Sie vorsichtig an und lassen den Joystick Wenn Ihr Rollstuhl längere Zeit nicht benutzt wird, sollte alle 2 Monate... -
Seite 20: Austausch Der Batterien
Verfügung gestellt. Ein Schulungsprogramm für den Fachhandel steht Stellen Sie sicher, dass der Rollstuhl ausgeschaltet ist, bevor Sie mit zur Verfügung. Für Fragen steht Ihnen der B+B Kundenservice unter der Rufnummer +49 (0)700/6000 7070 zur Verfügung. dem Austausch der Batterien beginnen. -
Seite 21: Entsorgung
Rollstuhl nicht als Sitz im BTF geeignet (Abb. B) Zusätzlich ist der Rollstuhl am Rahmen mit Symbolen gekennzeichnet, Der Rollstuhl Taiga ist zum Wiedereinsatz geeignet. Für den Wie- die Ihnen und Ihrem Transportdienstleister schnell zeigen ob er zum dereinsatz ist der Rollstuhl zunächst gemäß den beiliegenden Transport im BDF geeignet ist und wo sich die Befestigungspunkte Pflege- und Hygienehinweisen gründlich zu reinigen und zu desinfi-... -
Seite 22: Garantie
Für unsere Produkte übernehmen wir die gesetzliche Garantie von 2 Jahren. Für Batterien, Austauschgeräte und Reparaturen gilt eine Gewährleistungsfrist von 1 Jahr. Garantie-Urkunde Produkt: Taiga Serien Nummer:* * (vom Händler einzutragen) Fachhändler: Datum und Stempel (Beachten Sie unsere Allgemeinen Geschäftsbedingungen) *Hinweisschilder befinden sich auf dem Rollstuhlrahmen Bischoff &... - Seite 23 Bischoff & Bischoff GmbH Becker-Göring-Straße 13 D-76307 Karlsbad www.bischoff-bischoff.com...
