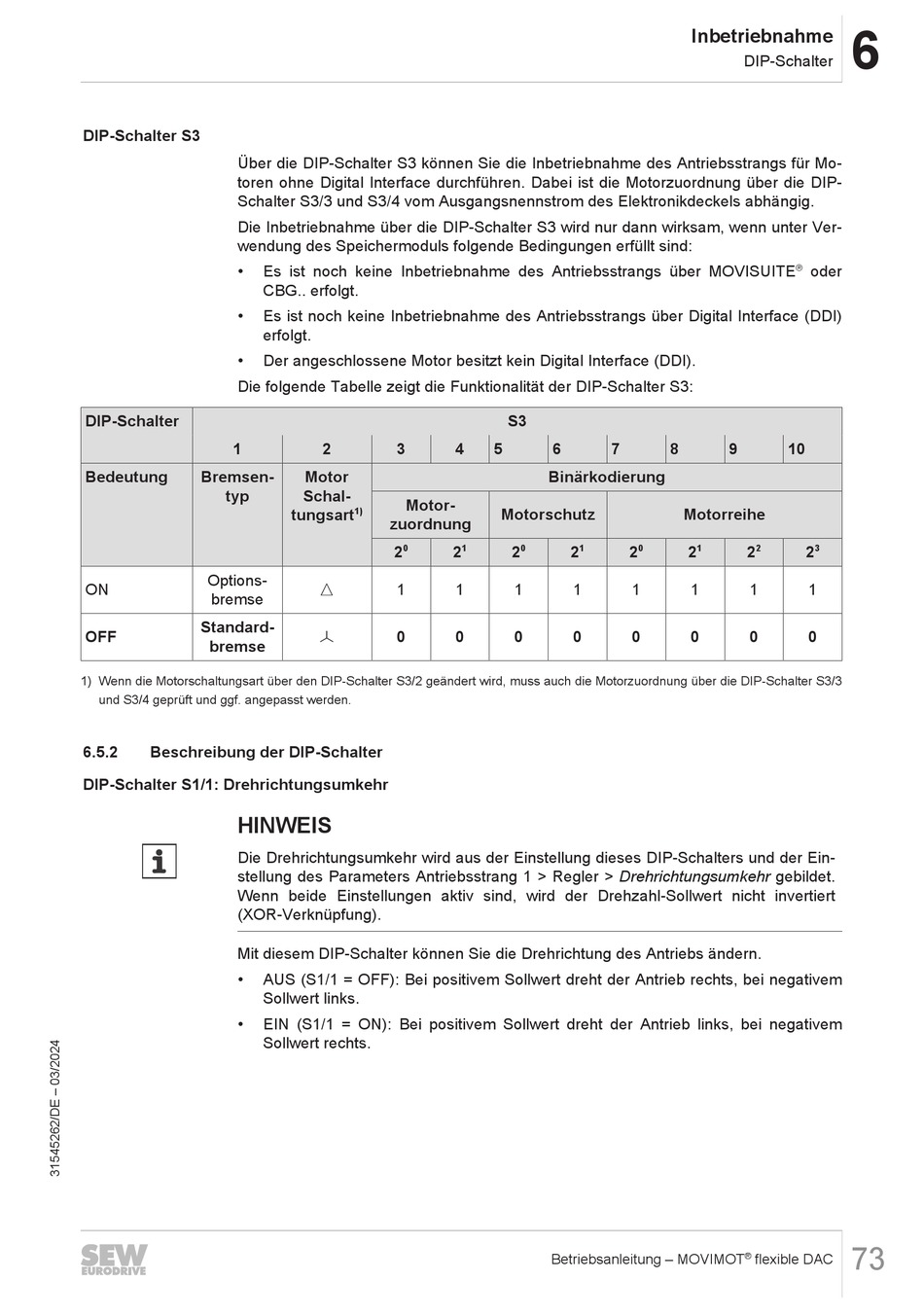

DIP-Schalter S3
Über die DIP-Schalter S3 können Sie die Inbetriebnahme des Antriebsstrangs für Mo-
toren ohne Digital Interface durchführen. Dabei ist die Motorzuordnung über die DIP-
Schalter S3/3 und S3/4 vom Ausgangsnennstrom des Elektronikdeckels abhängig.
Die Inbetriebnahme über die DIP-Schalter S3 wird nur dann wirksam, wenn unter Ver-
wendung des Speichermoduls folgende Bedingungen erfüllt sind:
•
•
•
Die folgende Tabelle zeigt die Funktionalität der DIP-Schalter S3:
DIP-Schalter
1
Bedeutung
Bremsen-
typ
Options-
ON
bremse
Standard-
OFF
bremse
1) Wenn die Motorschaltungsart über den DIP-Schalter S3/2 geändert wird, muss auch die Motorzuordnung über die DIP-Schalter S3/3
und S3/4 geprüft und ggf. angepasst werden.
6.5.2
Beschreibung der DIP-Schalter
DIP-Schalter S1/1: Drehrichtungsumkehr
HINWEIS
Die Drehrichtungsumkehr wird aus der Einstellung dieses DIP-Schalters und der Ein-
stellung des Parameters Antriebsstrang 1 > Regler > Drehrichtungsumkehr gebildet.
Wenn beide Einstellungen aktiv sind, wird der Drehzahl-Sollwert nicht invertiert
(XOR-Verknüpfung).
Mit diesem DIP-Schalter können Sie die Drehrichtung des Antriebs ändern.
•
•
Es ist noch keine Inbetriebnahme des Antriebsstrangs über MOVISUITE
CBG.. erfolgt.
Es ist noch keine Inbetriebnahme des Antriebsstrangs über Digital Interface (DDI)
erfolgt.
Der angeschlossene Motor besitzt kein Digital Interface (DDI).
2
3
Motor
Schal-
Motor-
1)
tungsart
zuordnung
0
2
m
1
W
0
AUS (S1/1 = OFF): Bei positivem Sollwert dreht der Antrieb rechts, bei negativem
Sollwert links.
EIN (S1/1 = ON): Bei positivem Sollwert dreht der Antrieb links, bei negativem
Sollwert rechts.
S3
4
5
6
7
Binärkodierung
Motorschutz
1
0
1
2
2
2
1
1
1
0
0
0
Betriebsanleitung – MOVIMOT
Inbetriebnahme
DIP-Schalter
®
8
9
10
Motorreihe
0
1
2
2
2
2
1
1
1
0
0
0
®
flexible DAC
6
oder
3
2
1
0
73
