Elektrische Installation
5

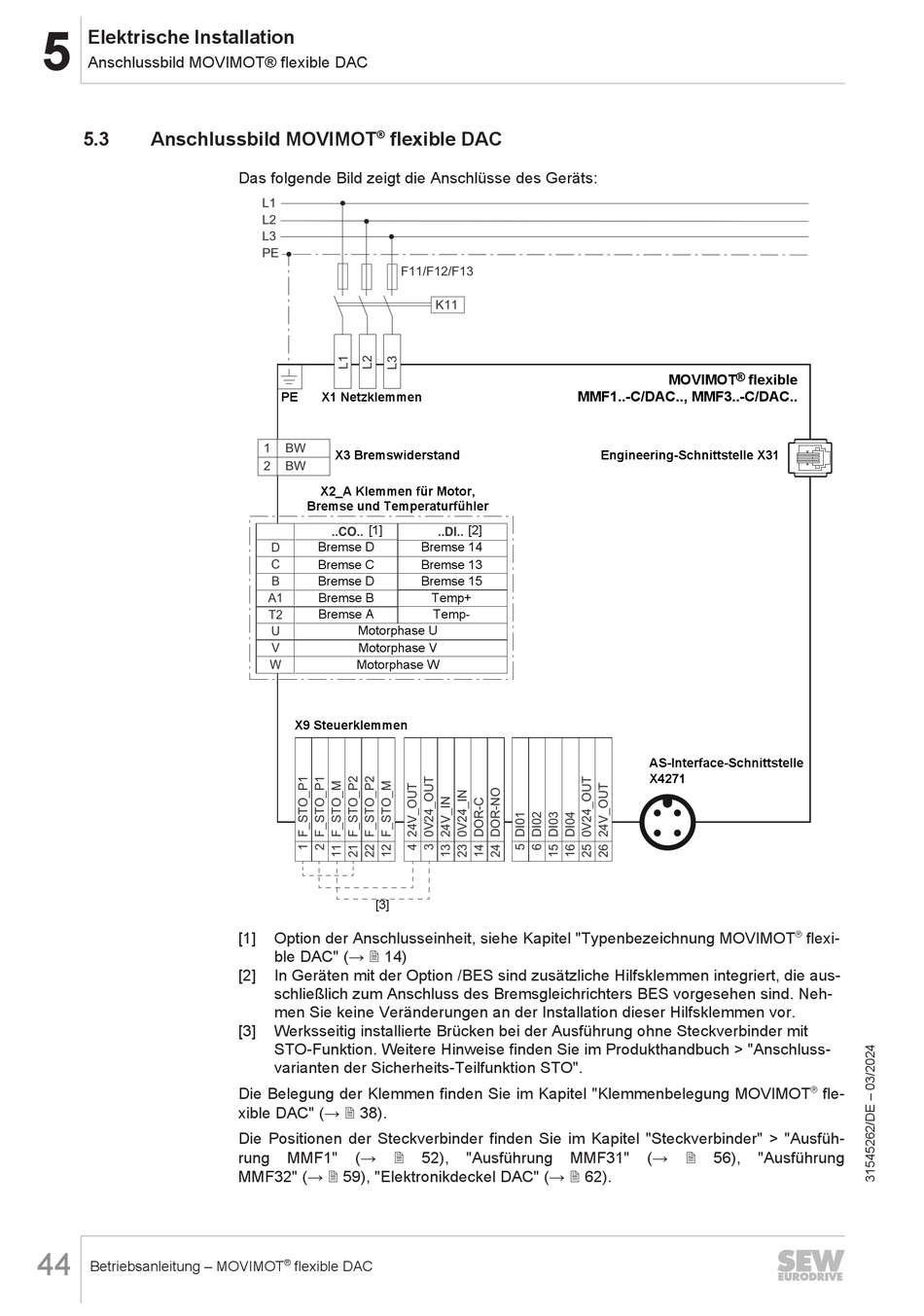

Anschlussbild MOVIMOT® flexible DAC
5.3
Anschlussbild MOVIMOT
44
Betriebsanleitung – MOVIMOT
®
flexible DAC
Das folgende Bild zeigt die Anschlüsse des Geräts:
L1
L2
L3
PE
F11/F12/F13
PE
X1 Netzklemmen
1
BW
X3 Bremswiderstand
2
BW
X2_A Klemmen für Motor,
Bremse und Temperaturfühler
[1]
..CO..
D
Bremse D
C
Bremse C
Bremse D
B
A1
Bremse B
T2
Bremse A
U
Motorphase U
V
Motorphase V
W
Motorphase W
X9 Steuerklemmen
[3]
[1]
Option der Anschlusseinheit, siehe Kapitel "Typenbezeichnung MOVIMOT
ble DAC" (→ 2 14)
[2]
In Geräten mit der Option /BES sind zusätzliche Hilfsklemmen integriert, die aus-
schließlich zum Anschluss des Bremsgleichrichters BES vorgesehen sind. Neh-
men Sie keine Veränderungen an der Installation dieser Hilfsklemmen vor.
[3]
Werksseitig installierte Brücken bei der Ausführung ohne Steckverbinder mit
STO-Funktion. Weitere Hinweise finden Sie im Produkthandbuch > "Anschluss-
varianten der Sicherheits-Teilfunktion STO".
Die Belegung der Klemmen finden Sie im Kapitel "Klemmenbelegung MOVIMOT
xible DAC" (→ 2 38).
Die Positionen der Steckverbinder finden Sie im Kapitel "Steckverbinder" > "Ausfüh-
MMF1" (→ 2 52),
rung
MMF32" (→ 2 59), "Elektronikdeckel DAC" (→ 2 62).
®
flexible DAC
K11
MMF1..-C/DAC.., MMF3..-C/DAC..
[2]
..DI..
Bremse 14
Bremse 13
Bremse 15
Temp+
Temp-
MMF31" (→ 2 56),
"Ausführung
®
MOVIMOT flexible
Engineering-Schnittstelle X31
AS-Interface-Schnittstelle
X4271
"Ausführung
flexible
DAC
ild
MOVIMOT®
Anschlussb
®
flexi-
®
fle-
