Elektrische Installation
5
Kabelführung und Kabelschirmung
Kabelführung Ausführung MMF32
48
Betriebsanleitung – MOVIMOT

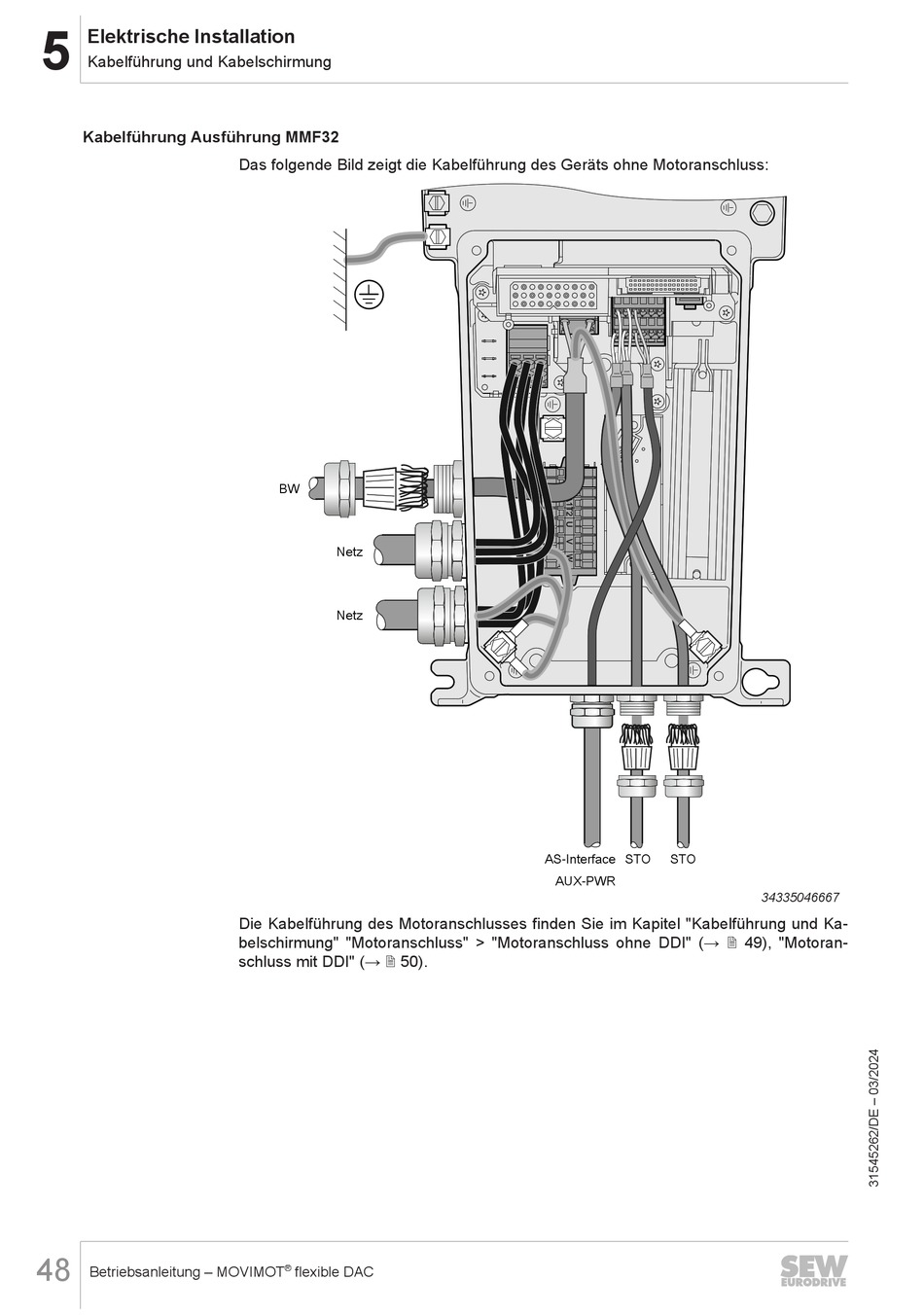

Das folgende Bild zeigt die Kabelführung des Geräts ohne Motoranschluss:
BW
Netz
Netz
Die Kabelführung des Motoranschlusses finden Sie im Kapitel "Kabelführung und Ka-
belschirmung" "Motoranschluss" > "Motoranschluss ohne DDI" (→ 2 49), "Motoran-
schluss mit DDI" (→ 2 50).
®
flexible DAC
11
12
13
14
15
16
21
22
23
24
25
26
AS-Interface
STO
STO
AUX-PWR
34335046667
