Elektrische Installation
5
Klemmenbelegung MOVIMOT® flexible DAC
5.2
Klemmenbelegung MOVIMOT
5.2.1
Ausführung MMF1., MMF31
D C B
A1 T2 U
38
Betriebsanleitung – MOVIMOT
Schließen Sie Geräte ohne Steckverbinder wie folgt an den Klemmen an:
1.
WARNUNG! Stromschlag durch gefährliche Spannungen im Anschlusskasten.
Tod oder schwere Verletzungen.
Schalten Sie das Gerät spannungsfrei. Beachten Sie die 5 Sicherheitsregeln im
Kapitel "Elektroarbeiten sicher durchführen". Warten Sie anschließend 5 Minuten.
2.
WARNUNG! Verbrennungsgefahr durch heiße Oberflächen. Schwere Verlet-
zungen.
Lassen Sie das Gerät ausreichend abkühlen, bevor Sie es berühren.
3. Lösen Sie die Schrauben des Elektronikdeckels. Entfernen Sie den Elektronik-
deckel.
4. Führen Sie die Kabel durch die Kabelverschraubungen in den Anschlusskasten.
5. Wenn die Klemmen X3 zum Anschluss des Bremswiderstands durch einen optio-
nalen innenliegenden Bremswiderstand belegt sind und die Leistung dieses
Bremswiderstands nicht ausreicht, können Sie alternativ einen externen Bremswi-
derstand wie folgt anschließen:
ð Lösen der Anschlüsse des innenliegenden Bremswiderstands.
ð Isolieren und fixieren Sie die Anschlüsse des innenliegenden Bremswider-
stands. Stellen Sie sicher, dass die Anschlüsse zu allen anderen Bauteilen
elektrisch isoliert sind.
ð Schließen Sie den externen Bremswiderstand an. Beachten Sie dabei die In-
stallationsvorschriften des Geräts und des externen Bremswiderstands.
6. Schließen Sie das Gerät gemäß der folgenden "Klemmenbelegung" (→ 2 39) an.

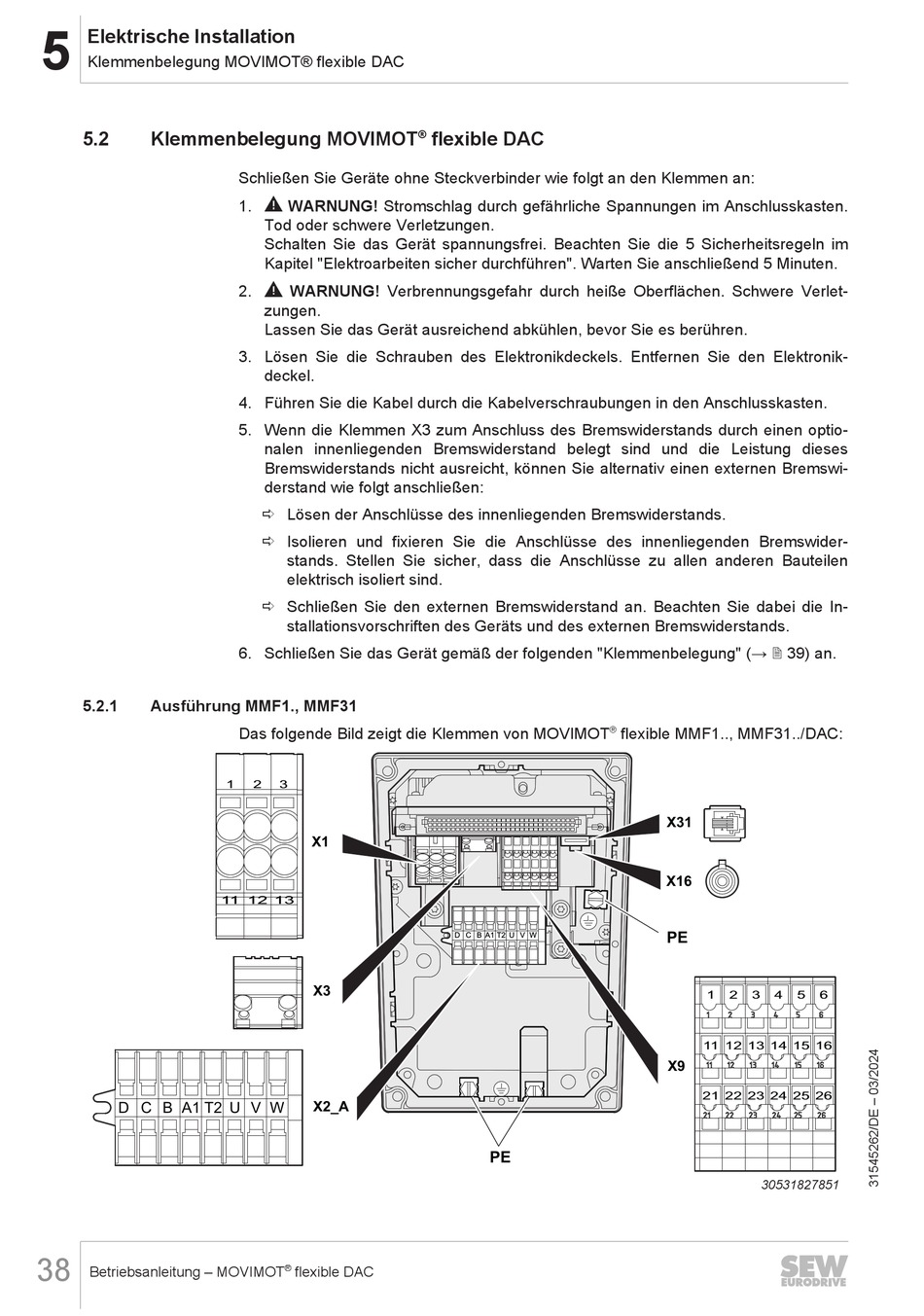

Das folgende Bild zeigt die Klemmen von MOVIMOT
1
2
3
X1
11 12 13
X3
X2_A
V W
®
flexible DAC
®
flexible DAC
D C B A1 T2 U V W
PE
®
flexible MMF1.., MMF31../DAC:
X31
X16
PE
1
2
3
4
11 12 13 14
X9
21 22 23 24
30531827851
flexible
DAC
legung
MOVIMOT®
Klemmenbe
5
6
15 16
25 26
