Mechanische Installation
4
Anziehdrehmomente
4.6
Anziehdrehmomente
4.6.1
Beispiel MOVIMOT
MMF3..
26
Betriebsanleitung – MOVIMOT
®
flexible

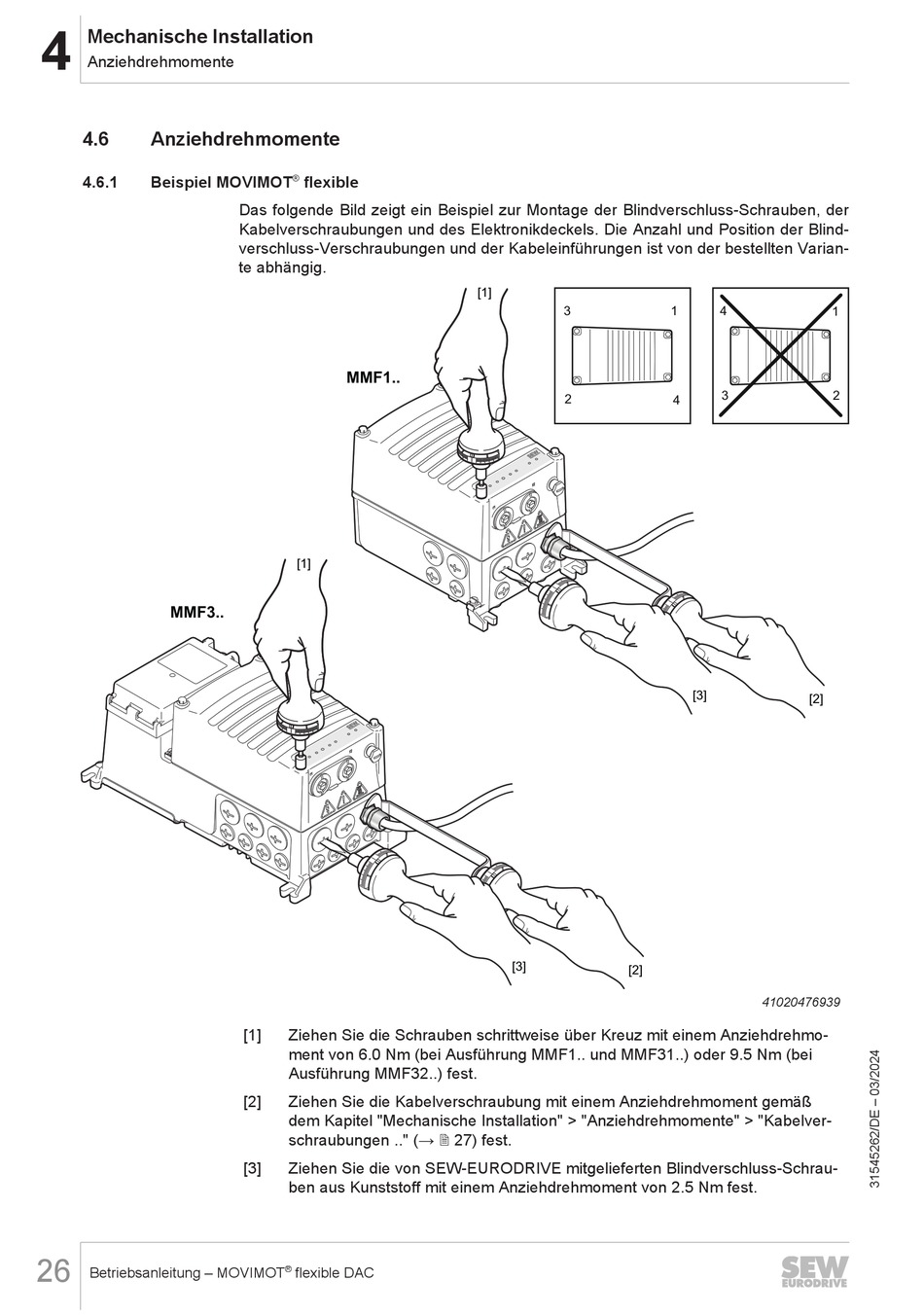

Das folgende Bild zeigt ein Beispiel zur Montage der Blindverschluss-Schrauben, der
Kabelverschraubungen und des Elektronikdeckels. Die Anzahl und Position der Blind-
verschluss-Verschraubungen und der Kabeleinführungen ist von der bestellten Varian-
te abhängig.
MMF1..
[1]
[1]
Ziehen Sie die Schrauben schrittweise über Kreuz mit einem Anziehdrehmo-
ment von 6.0 Nm (bei Ausführung MMF1.. und MMF31..) oder 9.5 Nm (bei
Ausführung MMF32..) fest.
[2]
Ziehen Sie die Kabelverschraubung mit einem Anziehdrehmoment gemäß
dem Kapitel "Mechanische Installation" > "Anziehdrehmomente" > "Kabelver-
schraubungen .." (→ 2 27) fest.
[3]
Ziehen Sie die von SEW‑EURODRIVE mitgelieferten Blindverschluss-Schrau-
ben aus Kunststoff mit einem Anziehdrehmoment von 2.5 Nm fest.
®
flexible DAC
[1]
3
2
[3]
[2]
1
4
1
3
2
4
[3]
[2]
