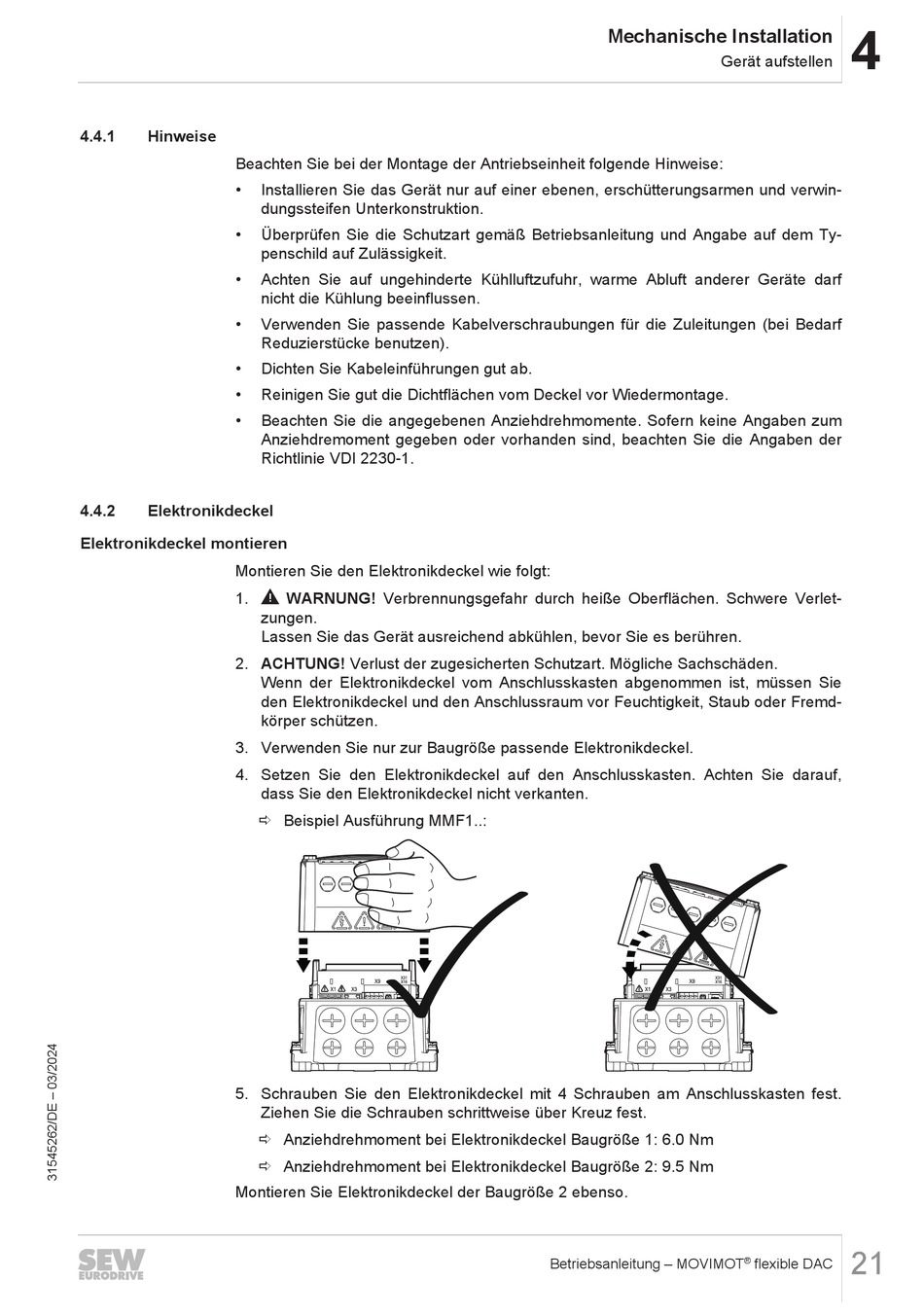

4.4.1
Hinweise
Beachten Sie bei der Montage der Antriebseinheit folgende Hinweise:
•
•
•
•
•
•
•
4.4.2
Elektronikdeckel
Elektronikdeckel montieren
Montieren Sie den Elektronikdeckel wie folgt:
1.
2. ACHTUNG! Verlust der zugesicherten Schutzart. Mögliche Sachschäden.
3. Verwenden Sie nur zur Baugröße passende Elektronikdeckel.
4. Setzen Sie den Elektronikdeckel auf den Anschlusskasten. Achten Sie darauf,
5. Schrauben Sie den Elektronikdeckel mit 4 Schrauben am Anschlusskasten fest.
Montieren Sie Elektronikdeckel der Baugröße 2 ebenso.
Installieren Sie das Gerät nur auf einer ebenen, erschütterungsarmen und verwin-
dungssteifen Unterkonstruktion.
Überprüfen Sie die Schutzart gemäß Betriebsanleitung und Angabe auf dem Ty-
penschild auf Zulässigkeit.
Achten Sie auf ungehinderte Kühlluftzufuhr, warme Abluft anderer Geräte darf
nicht die Kühlung beeinflussen.
Verwenden Sie passende Kabelverschraubungen für die Zuleitungen (bei Bedarf
Reduzierstücke benutzen).
Dichten Sie Kabeleinführungen gut ab.
Reinigen Sie gut die Dichtflächen vom Deckel vor Wiedermontage.
Beachten Sie die angegebenen Anziehdrehmomente. Sofern keine Angaben zum
Anziehdremoment gegeben oder vorhanden sind, beachten Sie die Angaben der
Richtlinie VDI 2230-1.
WARNUNG! Verbrennungsgefahr durch heiße Oberflächen. Schwere Verlet-
zungen.
Lassen Sie das Gerät ausreichend abkühlen, bevor Sie es berühren.
Wenn der Elektronikdeckel vom Anschlusskasten abgenommen ist, müssen Sie
den Elektronikdeckel und den Anschlussraum vor Feuchtigkeit, Staub oder Fremd-
körper schützen.
dass Sie den Elektronikdeckel nicht verkanten.
ð Beispiel Ausführung MMF1..:
Ziehen Sie die Schrauben schrittweise über Kreuz fest.
ð Anziehdrehmoment bei Elektronikdeckel Baugröße 1: 6.0 Nm
ð Anziehdrehmoment bei Elektronikdeckel Baugröße 2: 9.5 Nm
Mechanische Installation
Gerät aufstellen
Betriebsanleitung – MOVIMOT
4
21
®
flexible DAC
