Geräteaufbau
3
Elektronik
3.2
Elektronik
3.2.1
Übersicht Elektronikdeckel
3.3
Beispiel Typenschild und Typenbezeichnung Elektronik
3.3.1
Inneres Typenschild Elektronikdeckel DAC..
16
Betriebsanleitung – MOVIMOT
In Abhängigkeit vom Ausgangsnennstrom sind Geräte mit folgenden Elektronik-
deckeln lieferbar:
Ausgangs-
Typenbezeichnung
nennstrom
2.0 A
DAC...-0020..
2.5 A
DAC...-0025..
3.2 A
DAC...-0032..
4.0 A
DAC...-0040..
5.5 A
DAC...-0055..
7.0 A
DAC...-0070..
9.5 A
DAC...-0095..
12.5 A
DAC...-0125..
16.0 A
DAC...-0160..

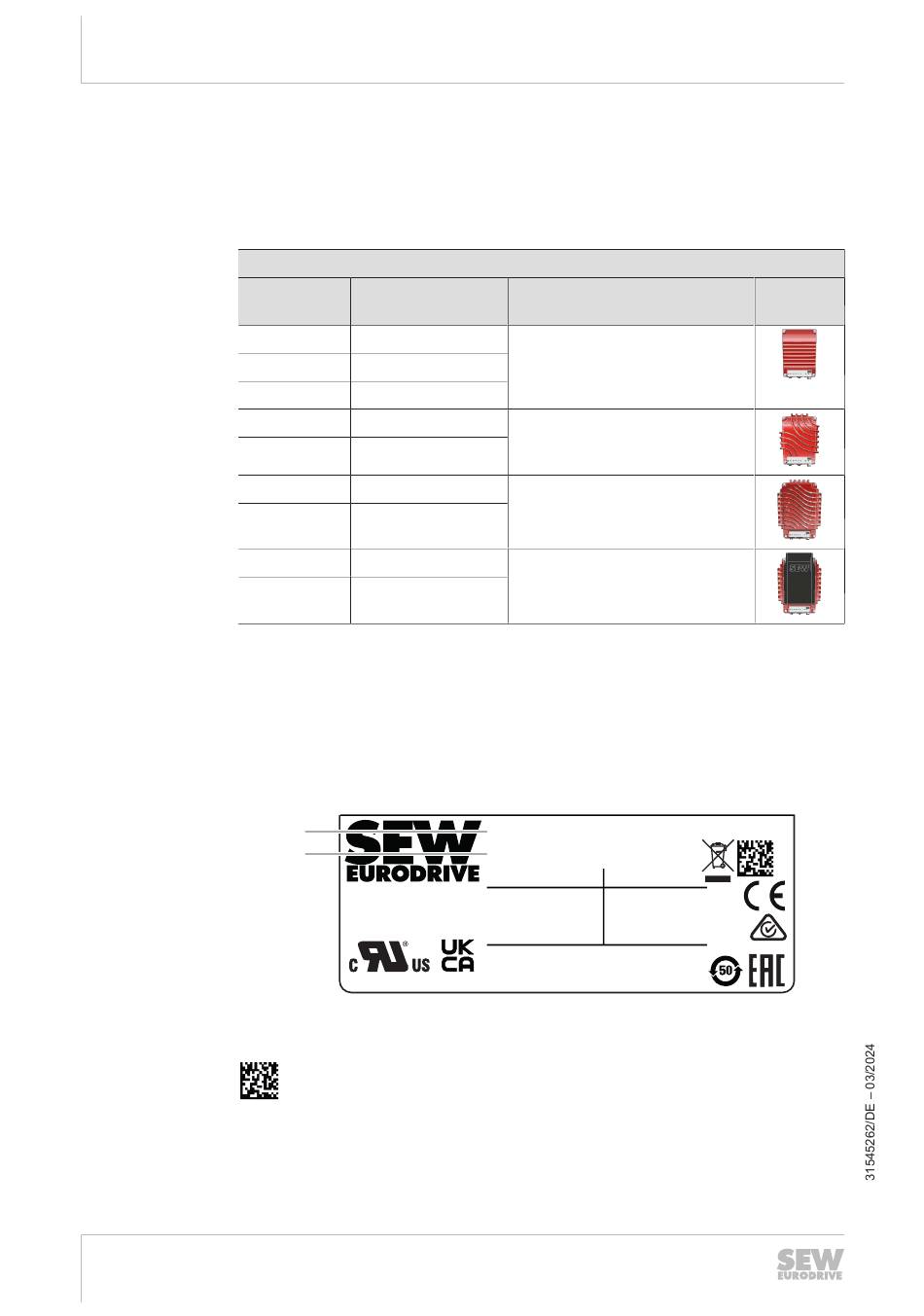

Das folgende Bild zeigt beispielhaft ein Typenschild des Elektronikdeckels. Den Auf-
bau der Typenbezeichnung finden Sie im Kapitel "Typenbezeichnung Elektronik-
deckel ..".
[1]
[2]
D-76646 Bruchsal
Made in Germany
UK WF6 1GX Normanton
ML
03
[1]
Typenbezeichnung des Elektronikdeckels
[2]
Eindeutige Seriennummer des Elektronikdeckels
DataMatrix-Code mit eindeutiger Seriennummer des Elektronikdeckels
®
flexible DAC
Elektronikdeckel
Baugröße
Baugröße 1 ohne Kühlrippen
Baugröße 1 mit Kühlrippen
Baugröße 2 ohne Lüfter
Baugröße 2 mit Lüfter
Type: DAC10A-0055-503-A-000-000/B
S0#: 01.1234567890.0001.22
Eingang/ Input
Ausgang/ Output
U =AC 380Y/200...
U =
3x0..Uinput
500Y/289 V
I =
AC 5.5A
I =
AC 5.0A
Imax=
AC 16.0A
f =
50..60Hz
f =
0...599Hz
T = -25..+35°C
IE2 2.1%
Status: 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00
45036025257243403
