Elektrische Installation
5
Steckverbinder
5.6.4

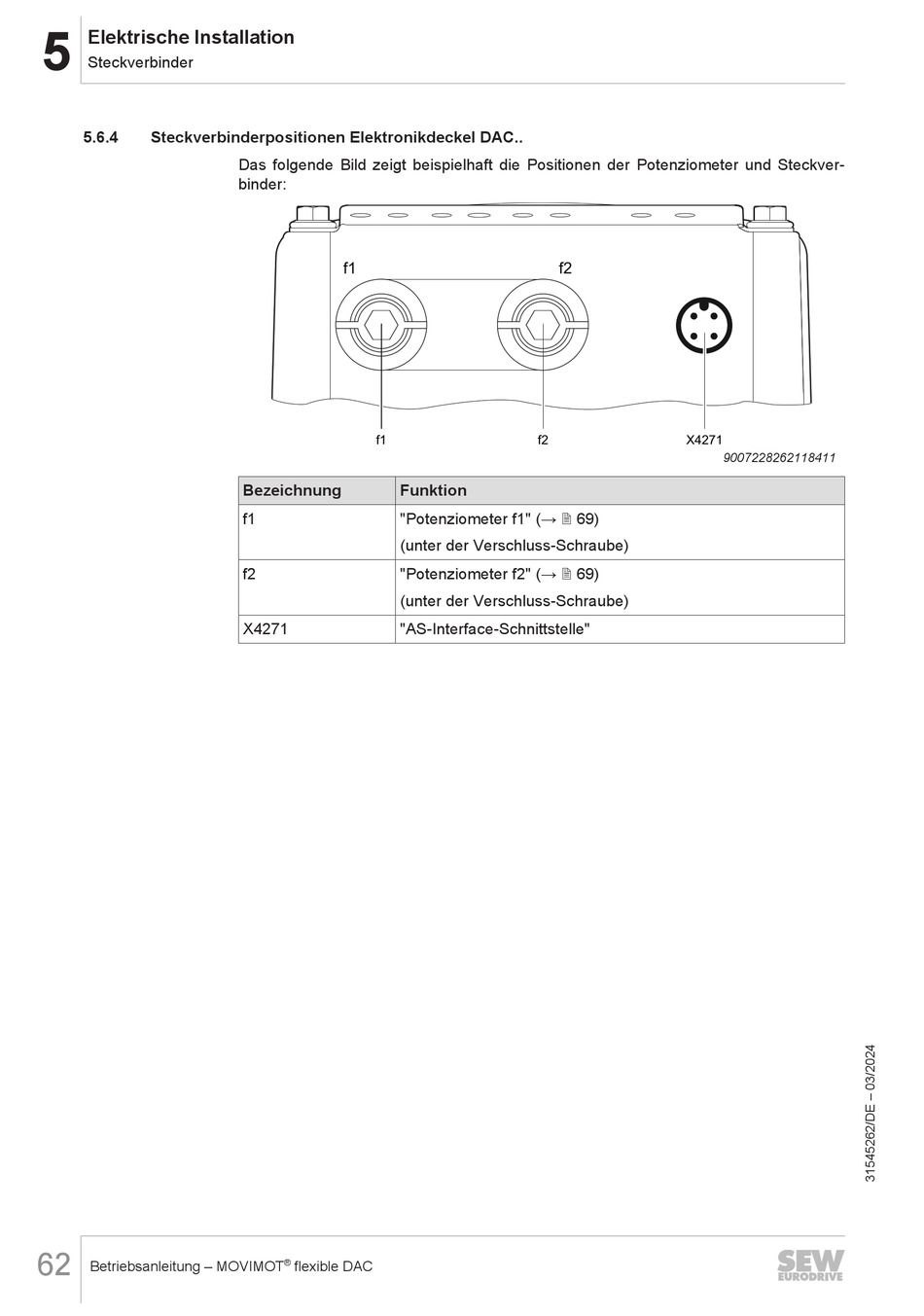

Steckverbinderpositionen Elektronikdeckel DAC..
62
Betriebsanleitung – MOVIMOT
Das folgende Bild zeigt beispielhaft die Positionen der Potenziometer und Steckver-
binder:
f1
f1
Bezeichnung
Funktion
f1
"Potenziometer f1" (→ 2 69)
(unter der Verschluss-Schraube)
f2
"Potenziometer f2" (→ 2 69)
(unter der Verschluss-Schraube)
X4271
"AS-Interface-Schnittstelle"
®
flexible DAC
f2
f2
X4271
9007228262118411
