Mechanische Installation
4
Gerät aufstellen
Mindest-Einbauabstand
Elektronikdeckel demontieren
4.4.3
Derating in Abhängigkeit von der Aufstellungshöhe
22
Betriebsanleitung – MOVIMOT

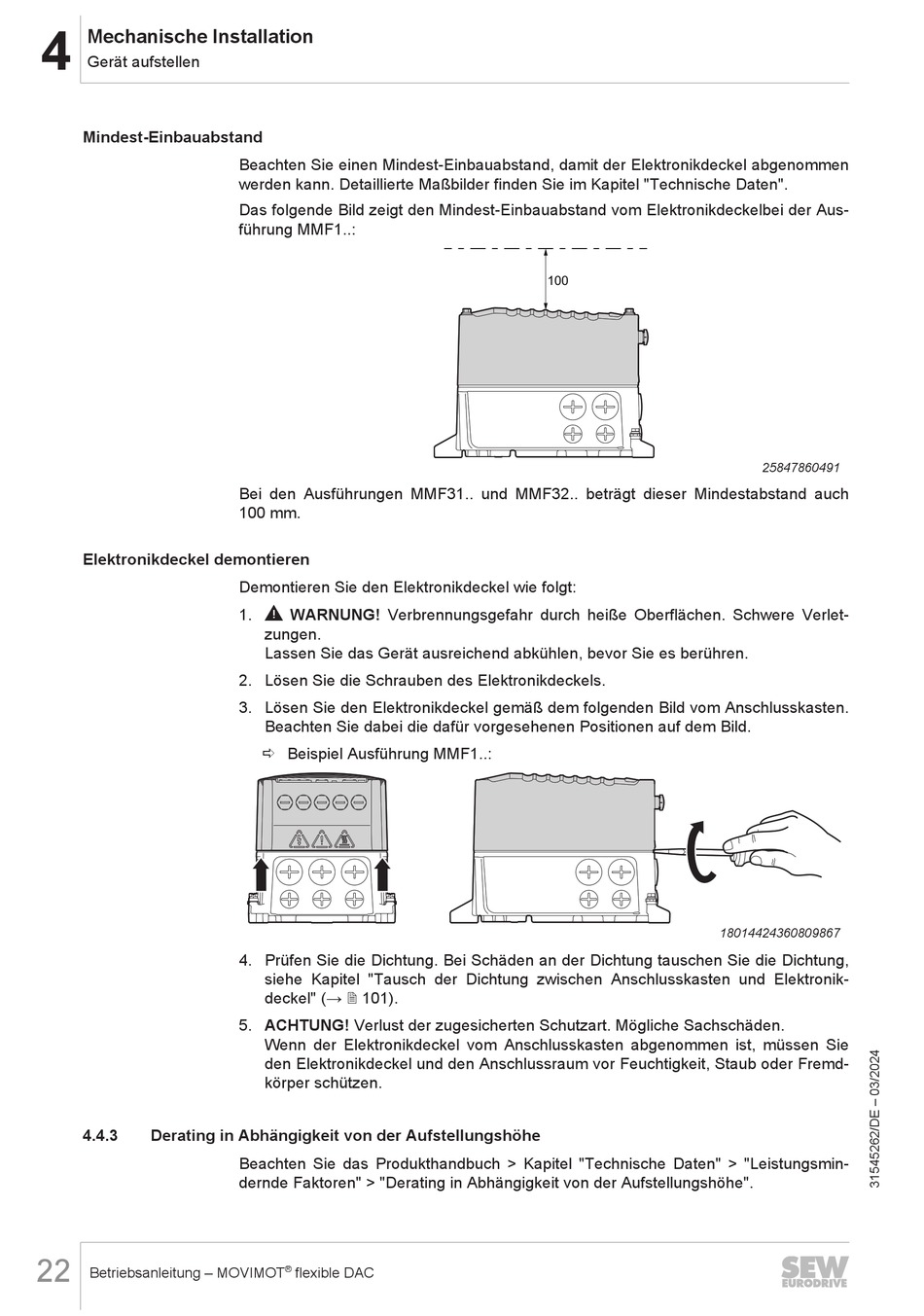

Beachten Sie einen Mindest-Einbauabstand, damit der Elektronikdeckel abgenommen
werden kann. Detaillierte Maßbilder finden Sie im Kapitel "Technische Daten".
Das folgende Bild zeigt den Mindest-Einbauabstand vom Elektronikdeckelbei der Aus-
führung MMF1..:
Bei den Ausführungen MMF31.. und MMF32.. beträgt dieser Mindestabstand auch
100 mm.
Demontieren Sie den Elektronikdeckel wie folgt:
1.
WARNUNG! Verbrennungsgefahr durch heiße Oberflächen. Schwere Verlet-
zungen.
Lassen Sie das Gerät ausreichend abkühlen, bevor Sie es berühren.
2. Lösen Sie die Schrauben des Elektronikdeckels.
3. Lösen Sie den Elektronikdeckel gemäß dem folgenden Bild vom Anschlusskasten.
Beachten Sie dabei die dafür vorgesehenen Positionen auf dem Bild.
ð Beispiel Ausführung MMF1..:
4. Prüfen Sie die Dichtung. Bei Schäden an der Dichtung tauschen Sie die Dichtung,
siehe Kapitel "Tausch der Dichtung zwischen Anschlusskasten und Elektronik-
deckel" (→ 2 101).
5. ACHTUNG! Verlust der zugesicherten Schutzart. Mögliche Sachschäden.
Wenn der Elektronikdeckel vom Anschlusskasten abgenommen ist, müssen Sie
den Elektronikdeckel und den Anschlussraum vor Feuchtigkeit, Staub oder Fremd-
körper schützen.
Beachten Sie das Produkthandbuch > Kapitel "Technische Daten" > "Leistungsmin-
dernde Faktoren" > "Derating in Abhängigkeit von der Aufstellungshöhe".
®
