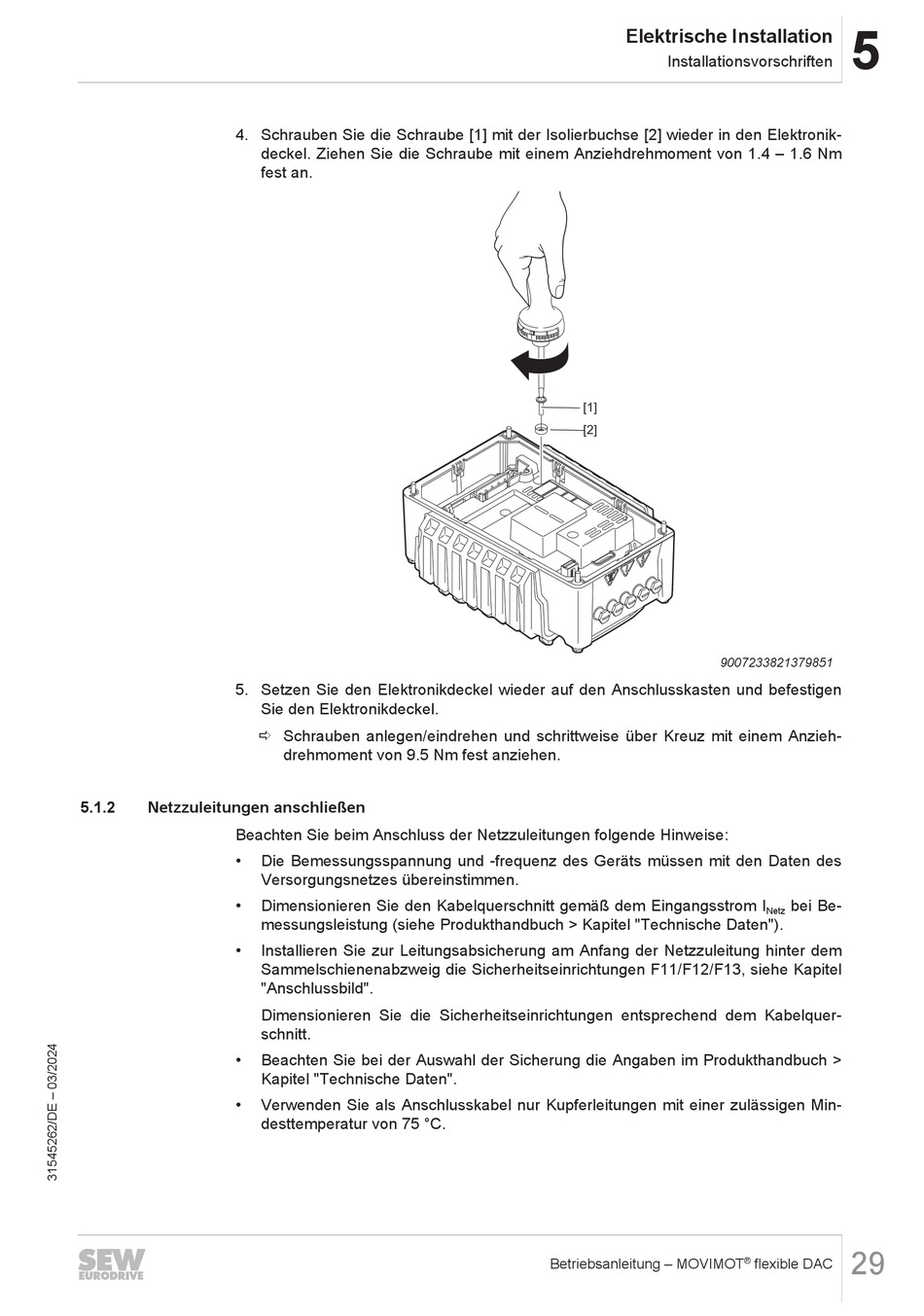

4. Schrauben Sie die Schraube [1] mit der Isolierbuchse [2] wieder in den Elektronik-
5. Setzen Sie den Elektronikdeckel wieder auf den Anschlusskasten und befestigen
5.1.2
Netzzuleitungen anschließen
Beachten Sie beim Anschluss der Netzzuleitungen folgende Hinweise:
•
•
•
•
•
deckel. Ziehen Sie die Schraube mit einem Anziehdrehmoment von 1.4 – 1.6 Nm
fest an.
Sie den Elektronikdeckel.
ð Schrauben anlegen/eindrehen und schrittweise über Kreuz mit einem Anzieh-
drehmoment von 9.5 Nm fest anziehen.
Die Bemessungsspannung und -frequenz des Geräts müssen mit den Daten des
Versorgungsnetzes übereinstimmen.
Dimensionieren Sie den Kabelquerschnitt gemäß dem Eingangsstrom I
messungsleistung (siehe Produkthandbuch > Kapitel "Technische Daten").
Installieren Sie zur Leitungsabsicherung am Anfang der Netzzuleitung hinter dem
Sammelschienenabzweig die Sicherheitseinrichtungen F11/F12/F13, siehe Kapitel
"Anschlussbild".
Dimensionieren Sie die Sicherheitseinrichtungen entsprechend dem Kabelquer-
schnitt.
Beachten Sie bei der Auswahl der Sicherung die Angaben im Produkthandbuch >
Kapitel "Technische Daten".
Verwenden Sie als Anschlusskabel nur Kupferleitungen mit einer zulässigen Min-
desttemperatur von 75 °C.
Elektrische Installation
Installationsvorschriften
[1]
[2]
9007233821379851
Betriebsanleitung – MOVIMOT
5
bei Be-
Netz
29
®
flexible DAC
