6.4.2
Potenziometer f1
ACHTUNG
Verlust der zugesicherten Schutzart durch nicht oder fehlerhaft montierte Ver-
schluss-Schraube des Potenziometers.
Beschädigung des Geräts.
•
Am Potenziometer f1 stellen Sie den Geschwindigkeitssollwert f1 ein.
•
•

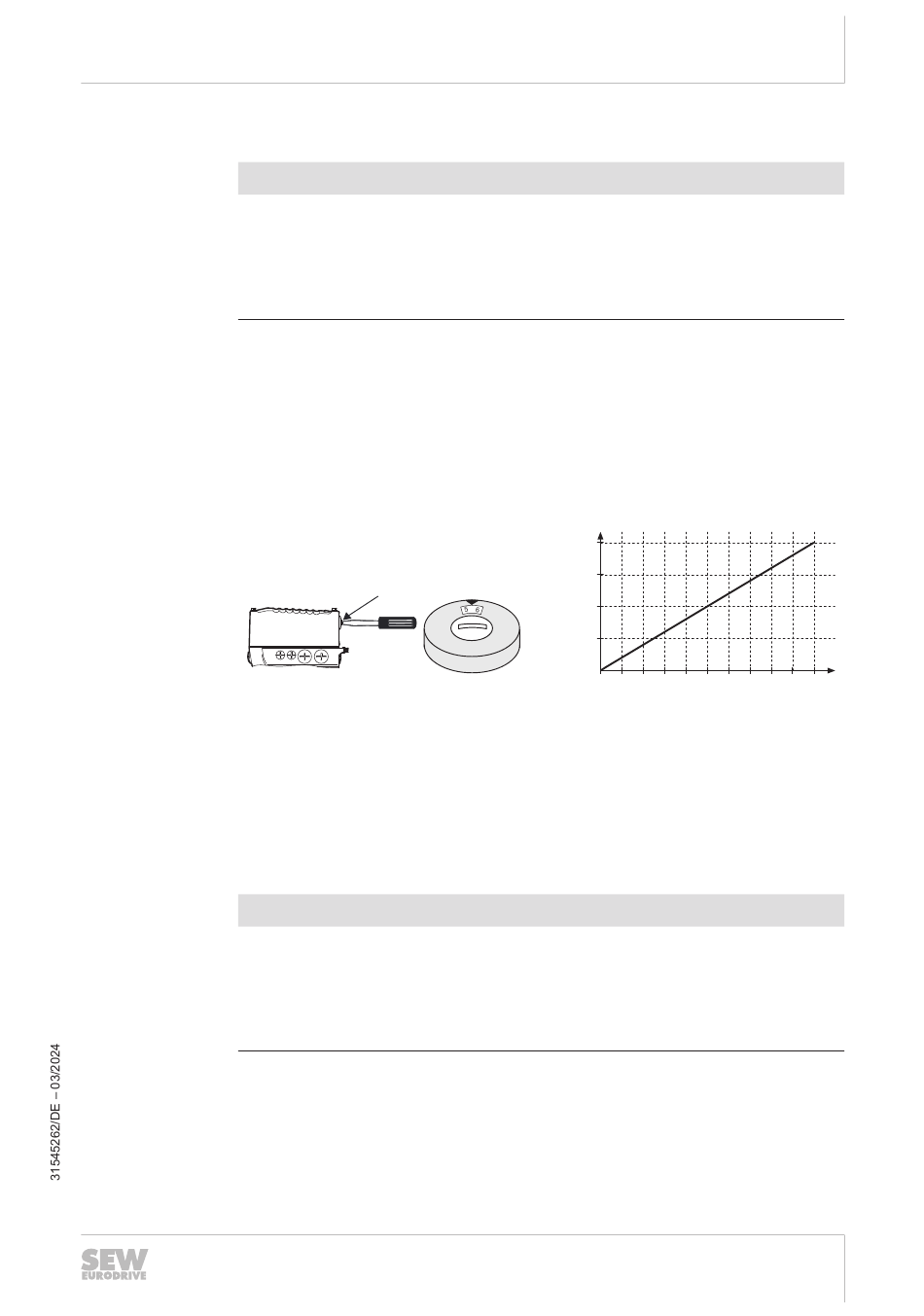

Das folgende Bild zeigt die Skalierung des Geschwindigkeitssollwerts f1 mit dem Po-
tenziometer f1:
1)
6.4.3
Potenziometer f2
ACHTUNG
Verlust der zugesicherten Schutzart durch nicht oder fehlerhaft montierte Ver-
schluss-Schraube des Potenziometers.
Beschädigung des Geräts.
•
Am Potenziometer f2 stellen Sie den Geschwindigkeitssollwert f2 ein.
•
•
Schrauben Sie nach der Einstellung des Sollwerts die Verschluss-Schraube des
Potenziometers mit Dichtung wieder ein.
Im Easy-Modus ist die Einstellung des Sollwerts am Potenziometer f1 immer aktiv.
Der Easy-Modus ist nur bis zur Finmware-Version < 11 verfügbar.
Im Expert-Modus können Sie den Potenziometer f1 deaktivieren. In diesem Fall ist
der parametrierbare Ersatzwert als Geschwindigkeitssollwert f1 aktiv.
f1
Je nach gewählter Drehrichtung wird der Parameter Applikationsgrenze positiv
oder der Parameter Applikationsgrenze negativ zur Skalierung des Geschwindig-
keitssollwerts f1 verwendet.
Die Applikationsgrenze finden Sie im Parameterbaum von MOVISUITE
Funktionen > Überwachungsfunktionen > Grenzwerte > Applikationsgrenzen.
Schrauben Sie nach der Einstellung des Sollwerts die Verschluss-Schraube des
Potenziometers mit Dichtung wieder ein.
Im Easy-Modus ist die Einstellung des Sollwerts am Potenziometer f2 immer aktiv.
Der Easy-Modus ist nur bis zur Finmware-Version < 11 verfügbar.
Im Expert-Modus können Sie den Potenziometer f2 deaktivieren. In diesem Fall ist
der parametrierbare Ersatzwert als Geschwindigkeitssollwert f2 aktiv.
Geschwindigkeitssollwert f1
1)
Applikationsgrenze
100
positiv/negativ
%
75
50
25
0
1
Betriebsanleitung – MOVIMOT
Inbetriebnahme
Bedienelemente
2
3
4
5
6
7
8
9 10
Potenziometer-Stellung
18014427521459723
®
unter:
®
flexible DAC
6
69
