Beispiel Aufzugsteuerung
Ziel ist es, das die jeweiligen Mieter nur in ihre Etage fahren dürfen. Hält der Mieter seinen Trans-
ponder vor, so wird der Taster am Bedienfeld im Fahrstuhl für die Etage, in der der Mieter wohnt, für
20 Sekunden freigegeben.
In der Aufzugskabine ist ein Transponderleser angebracht und die Steuerung (ZK-Box) befindet sich
auf der Kabine.

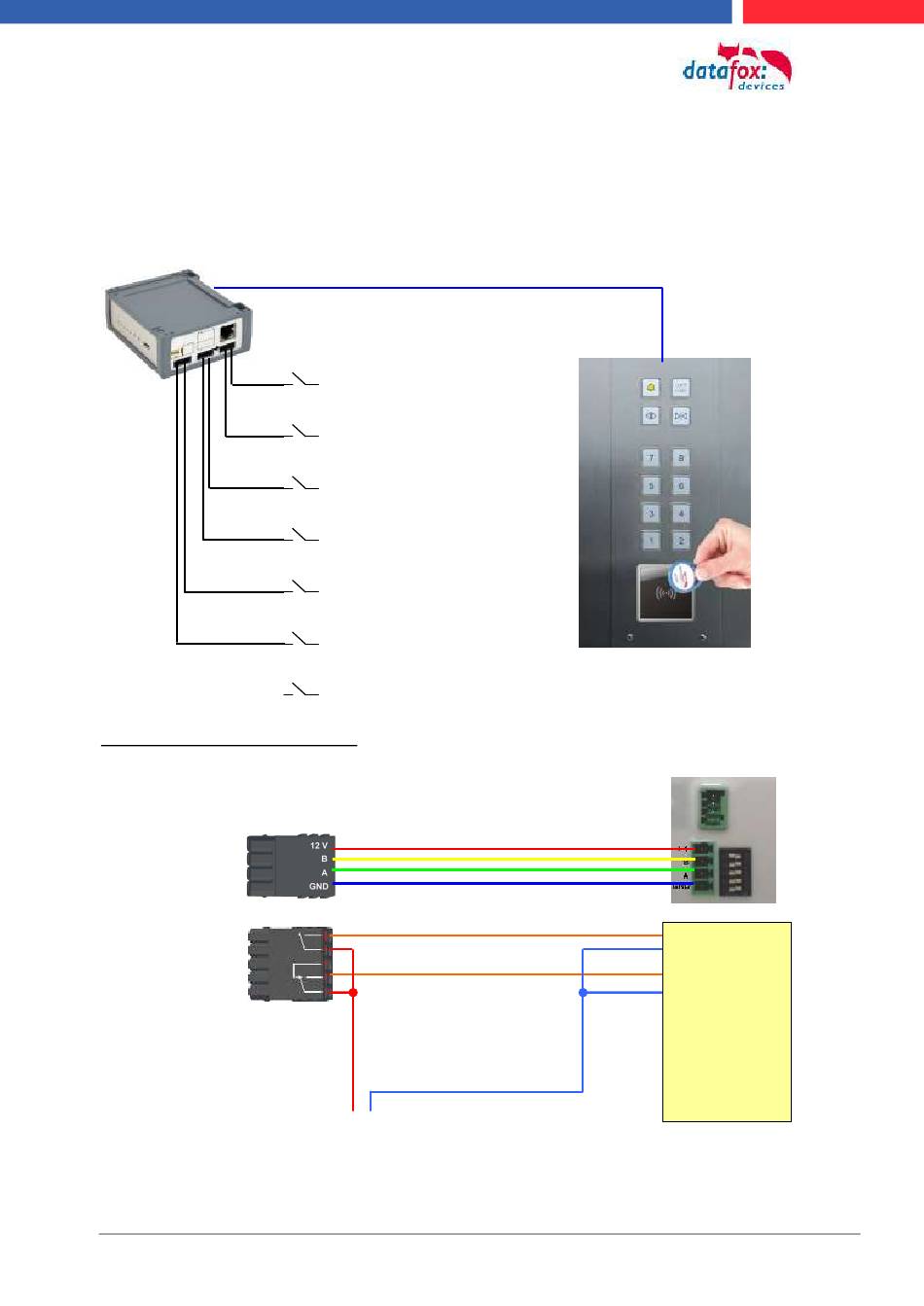

Verdrahtungsplan mit EVO-Leser:
(
hierbei gilt der gleiche Aufbau pro 2 Relaisausgänge
Stecker 4 polig
für ZK-Bus
am Modulplatz 1
Relais 2
ein Schließer.
Relais 1
Wechlerkontakt
Stecker 5 polig
für 2 Relais-
Ausgänge.
Handbuch EVO 2.8 Pure
- RS485 Bus zu Leser in der Kabine
Relais für Etage 1
Relais für Etage 2
Relais für Etage 3
Relais für Etage 4
Relais für Etage 5
Relais für Etage 6
... bis Relais Nr. 12
)
+ -
max. 42V; 2A
Schaltspannung von der Aufzugssteuerung
Seite 84
Bus Nr. 1
EVO-ZK-Leser
Relais 2
Relais 1
Anschluss für
Aufzugsteue-
rung. zur
Freigabe der
Etagen.
