5.9.2.1.
Anschluss der PHG-Leser
Für den Anschluss der PHG-Module beachten Sie bitte die PHG Dokumentationen auf der Datafox
CD unter: <Datafox DVD\MasterIV-Serie u. TimeboyIV\Datafox Geräte\Datafox_Zutritt-Module>
In den PHG Dokumenten zu den einzelnen Modulen, wird die Anschlussbelegung und Konfiguration
über die Dip-Schalter beschrieben. Um mit dem EVO 2.8 Pure eine Zutrittskontrolle durchzuführen,

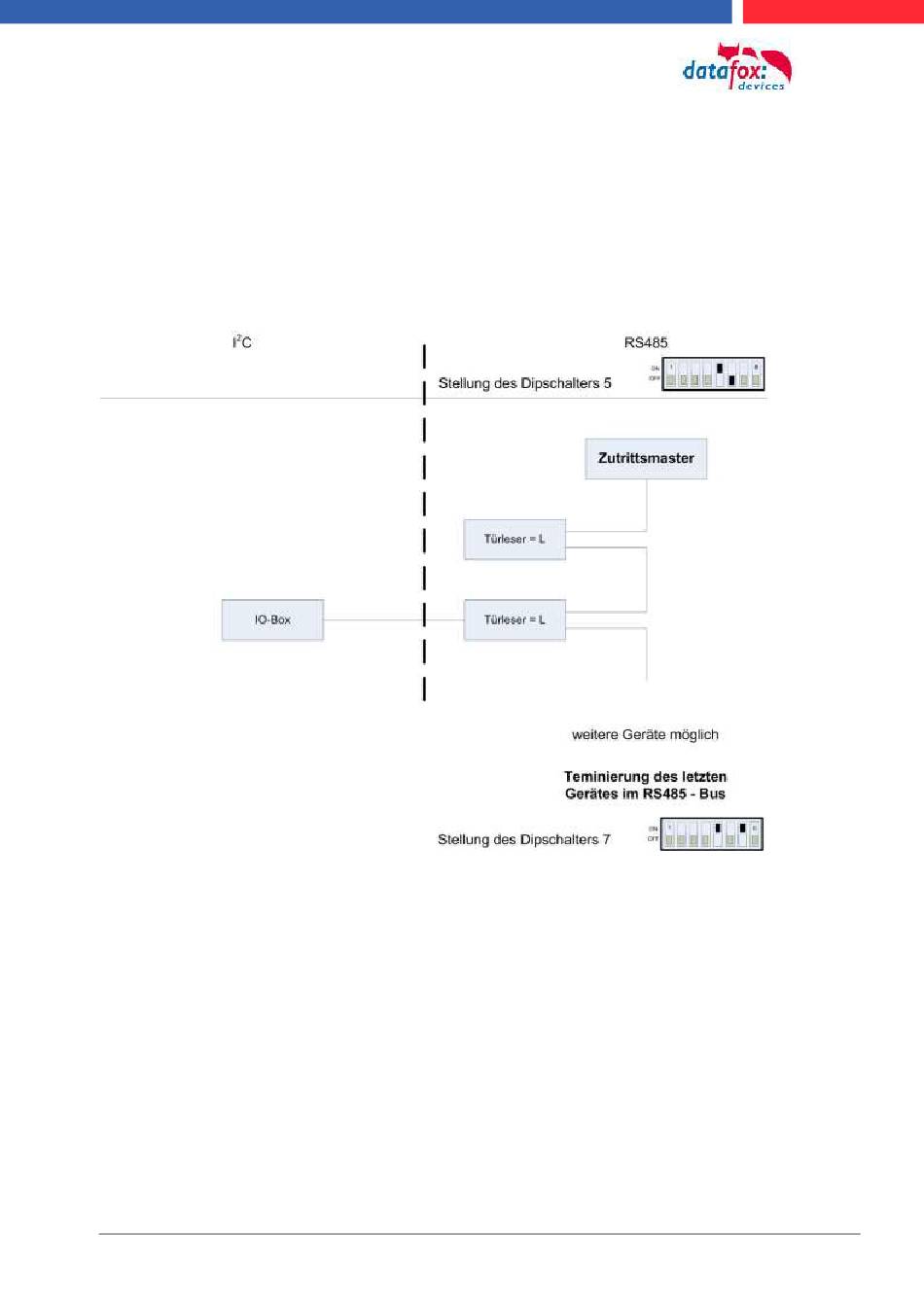

muss die Option „Zutritt" integriert sein. Die folgende Grafik zeigt die Anschlussmöglichkeiten der
PHG-Geräte an einen EVO 2.8 Pure für die Zutrittskontrolle.
Über die Dip-Schalter 1-4 wird die Bus-Nummer des Moduls eingestellt. Der Dip-Schalter 5 muss
immer auf „ON" gesetzt werden. Die Dip-Schalter 6 und 8 müssen immer auf „OFF" stehen. Mit dem
Dip-Schalter 7 = „ON" wird am letzten Modul der RS485-Bus terminiert (120 Ω Abschlusswider-
stand), sonst immer „OFF".
Wenn zusätzlich ein Türöffner über ein Relais gesteuert werden soll, muss eine IO-Box zum Einsatz
kommen. Mit jeder IO-Box stehen zwei digitale Ausgänge in Form von Relais zur Verfügung.
Handbuch EVO 2.8 Pure
Seite 56
Datum: 06.06.2016 Version: 04.03.06
