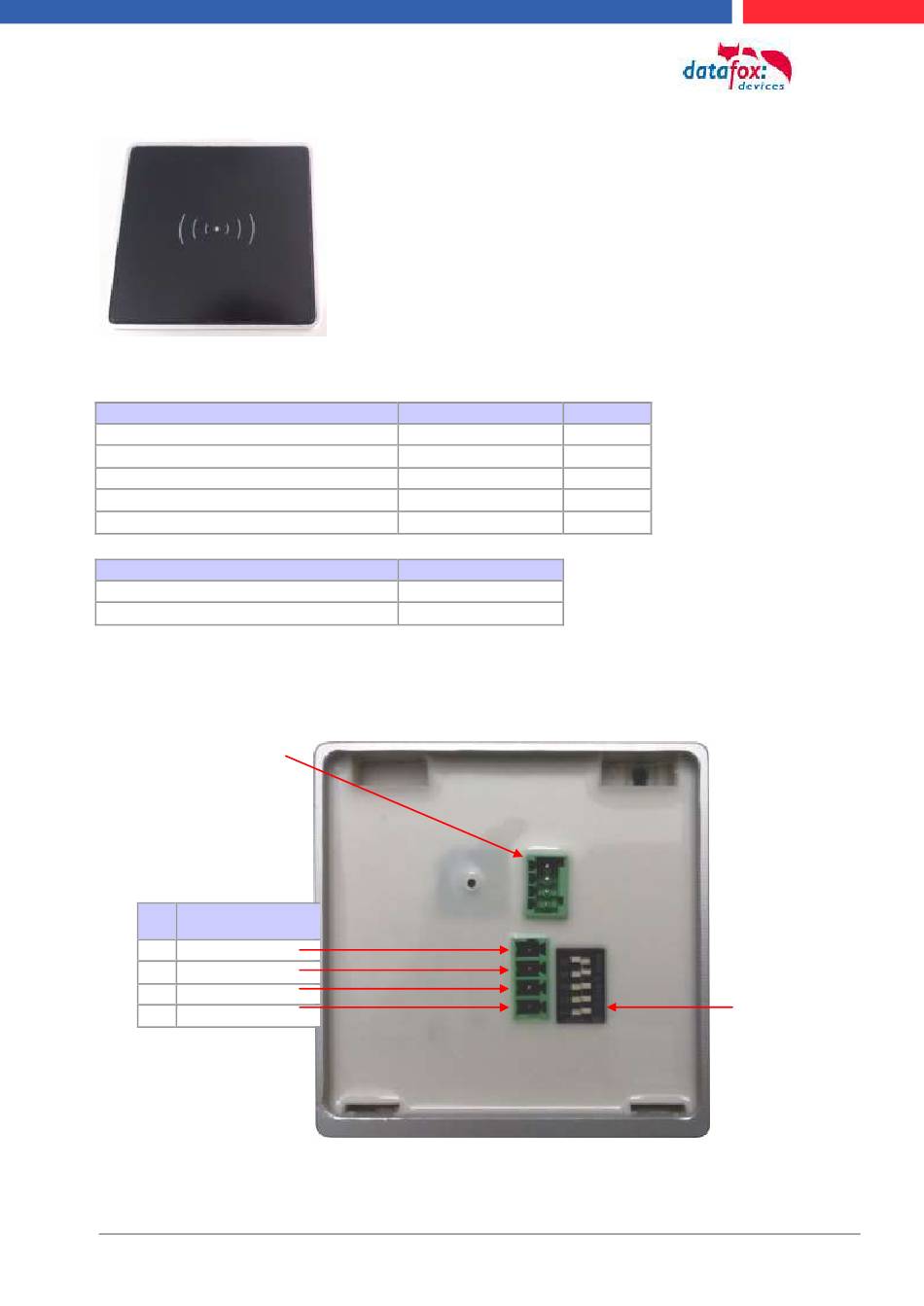

Anschluss und Kontaktbelegung des EVO-Lesers:
DIP-Schalter:
Schalter
1 – Adresse Bit 0
2 – Adresse Bit 1
3 – Adresse Bit 2
4 – Adresse Bit 3
5 – Abschlusswiderstand 120R
Beispiel
Adresse 2, mit Abschlusswiderstand
Adresse 3, ohne Abschlusswiderstand 0-0-0-1-1
Daraus ergibt sich ein Adressbereich von 0 bis 15.
Anschluss für Tür-
steuerungsplatine
Relais + Eingang
(später 5pol.)
Nr. Beschreibung
1 +8V bis +16V DC
RS 485-Daten „B"
2
RS 485-Daten „A"
3
4 GND
Handbuch EVO 2.8 Pure
Off On
+ 0 + 1
+ 0 + 2
+ 0 + 4
+ 0 + 8
Inaktiv aktiv
5-4-3-2-1
1-0-0-1-0
Seite 65
DIP-Schalter
