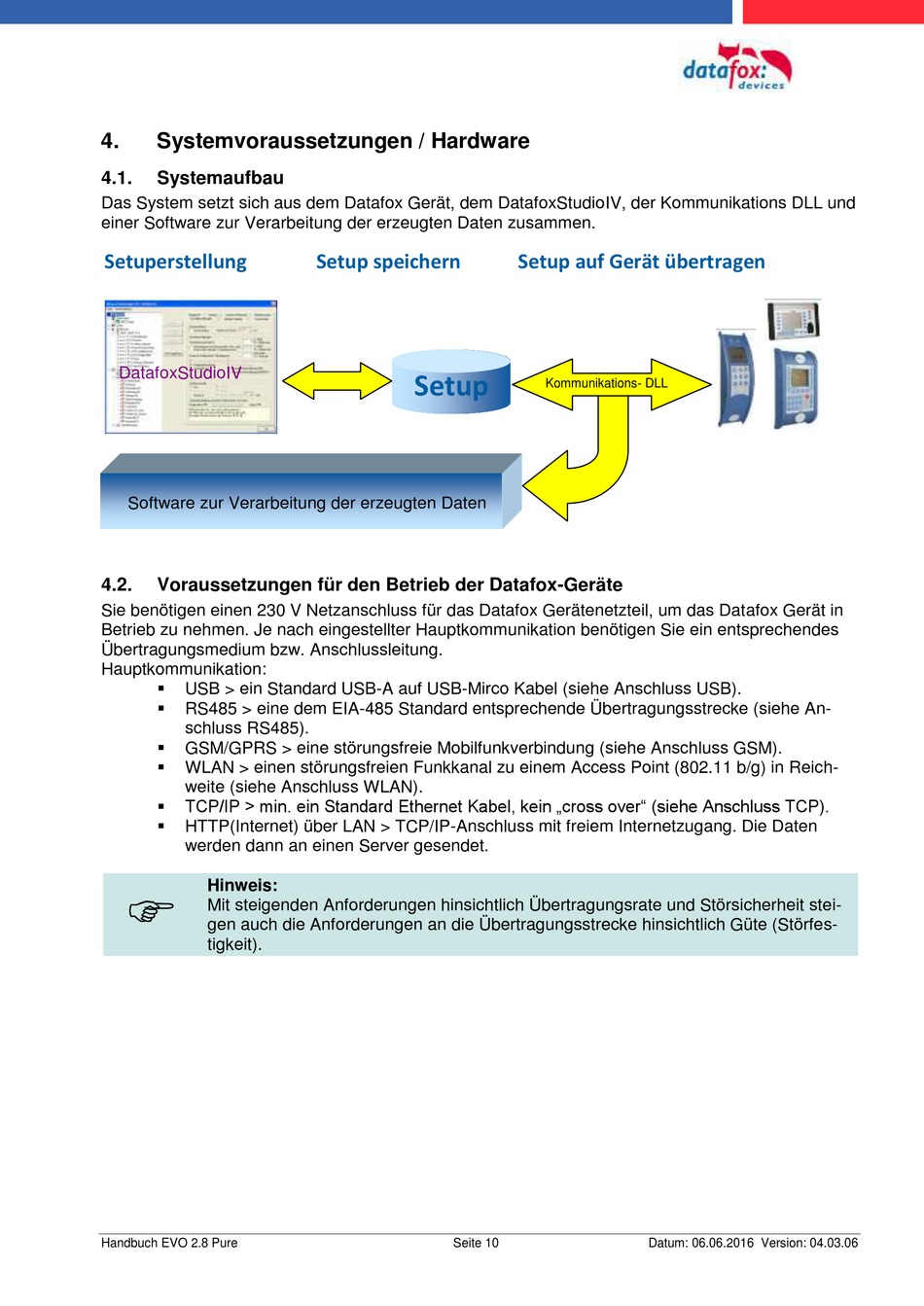

4. Systemvoraussetzungen / Hardware
4.1. Systemaufbau
Das System setzt sich aus dem Datafox Gerät, dem DatafoxStudioIV, der Kommunikations DLL und
einer Software zur Verarbeitung der erzeugten Daten zusammen.

Setuperstellung

DatafoxStudioIV
Software zur Verarbeitung der erzeugten Daten
4.2. Voraussetzungen für den Betrieb der Datafox-Geräte
Sie benötigen einen 230 V Netzanschluss für das Datafox Gerätenetzteil, um das Datafox Gerät in
Betrieb zu nehmen. Je nach eingestellter Hauptkommunikation benötigen Sie ein entsprechendes
Übertragungsmedium bzw. Anschlussleitung.
Hauptkommunikation:

USB > ein Standard USB-A auf USB-Mirco Kabel (siehe Anschluss USB).

RS485 > eine dem EIA-485 Standard entsprechende Übertragungsstrecke (siehe An-
schluss RS485).

GSM/GPRS > eine störungsfreie Mobilfunkverbindung (siehe Anschluss GSM).

WLAN > einen störungsfreien Funkkanal zu einem Access Point (802.11 b/g) in Reich-
weite (siehe Anschluss WLAN).
 TCP/IP > min. ein Standard Ethernet Kabel, kein „cross over" (siehe Anschluss TCP).

HTTP(Internet) über LAN > TCP/IP-Anschluss mit freiem Internetzugang. Die Daten
werden dann an einen Server gesendet.
Hinweis:

Mit steigenden Anforderungen hinsichtlich Übertragungsrate und Störsicherheit stei-
gen auch die Anforderungen an die Übertragungsstrecke hinsichtlich Güte (Störfes-
tigkeit).
Handbuch EVO 2.8 Pure

Setup speichern

Setup
Seite 10
Setup auf Gerät übertragen
Kommunikations- DLL
Datum: 06.06.2016 Version: 04.03.06
