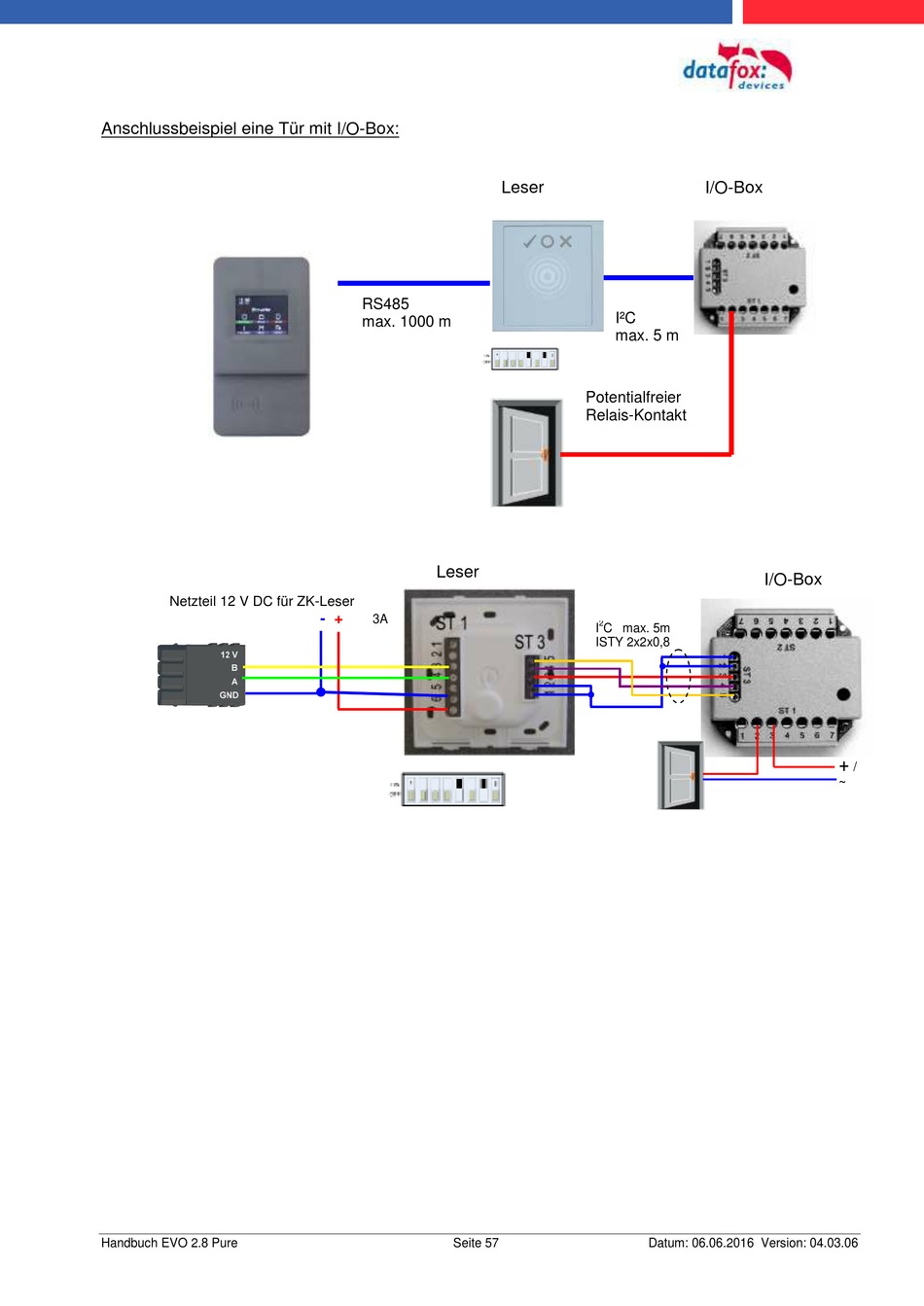

Anschlussbeispiel eine Tür mit I/O-Box:
Netzteil 12 V DC für ZK-Leser
Handbuch EVO 2.8 Pure
RS485
max. 1000 m
Leser
- +
3A
Seite 57
Leser
I²C
max. 5 m
Potentialfreier
Relais-Kontakt
2
I C max. 5m
ISTY 2x2x0,8
