5.9.3.1.

Anschluss der EVO-ZK-Leser

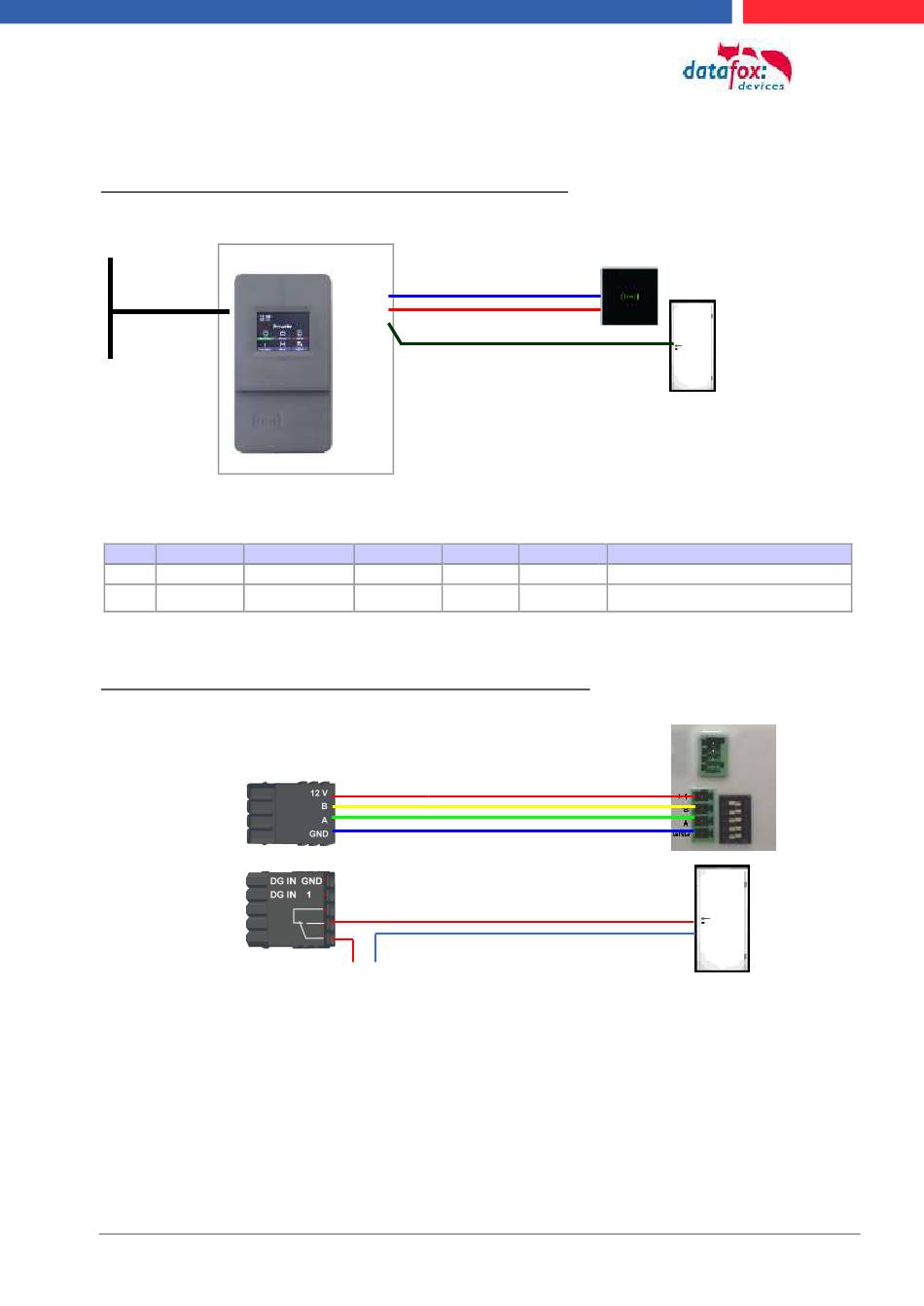

Verkabelungsplan für 1 Türen, 1 Relais in dem EVO 2.8 Pure:
TCP / IP (LAN)
Entsprechende Reader Tabelle, Beispiel:
ID ZM / Bus-ID TM (Busadresse)
1 1 010
4 1 320
Verdrahtungsplan für einen Busanschluss mit einem EVO-Leser:
Stecker 4 polig
für ZK-Bus
Stecker 5 polig
für ZK-Bus
Handbuch EVO 2.8 Pure
RS 485 ZK
12V vom Master
Türöffner Relais 1 der ZK-Box
RefLocation RefAction
1 1
0 1
+ -
max. 42V; 2A
Versorgungsspannung für Türöffner
Seite 66
Bus Nr. 1
Bus-ID 1
Bus Nr. 1
PinGeneral Beschreibungstext
0 Leser an RS485 Modulplatz 1 = Bus ID 1
0 ZK-Box V4 (Mastergerät)
Bus Nr. 1
EVO-ZK-Leser
Datum: 06.06.2016 Version: 04.03.06
