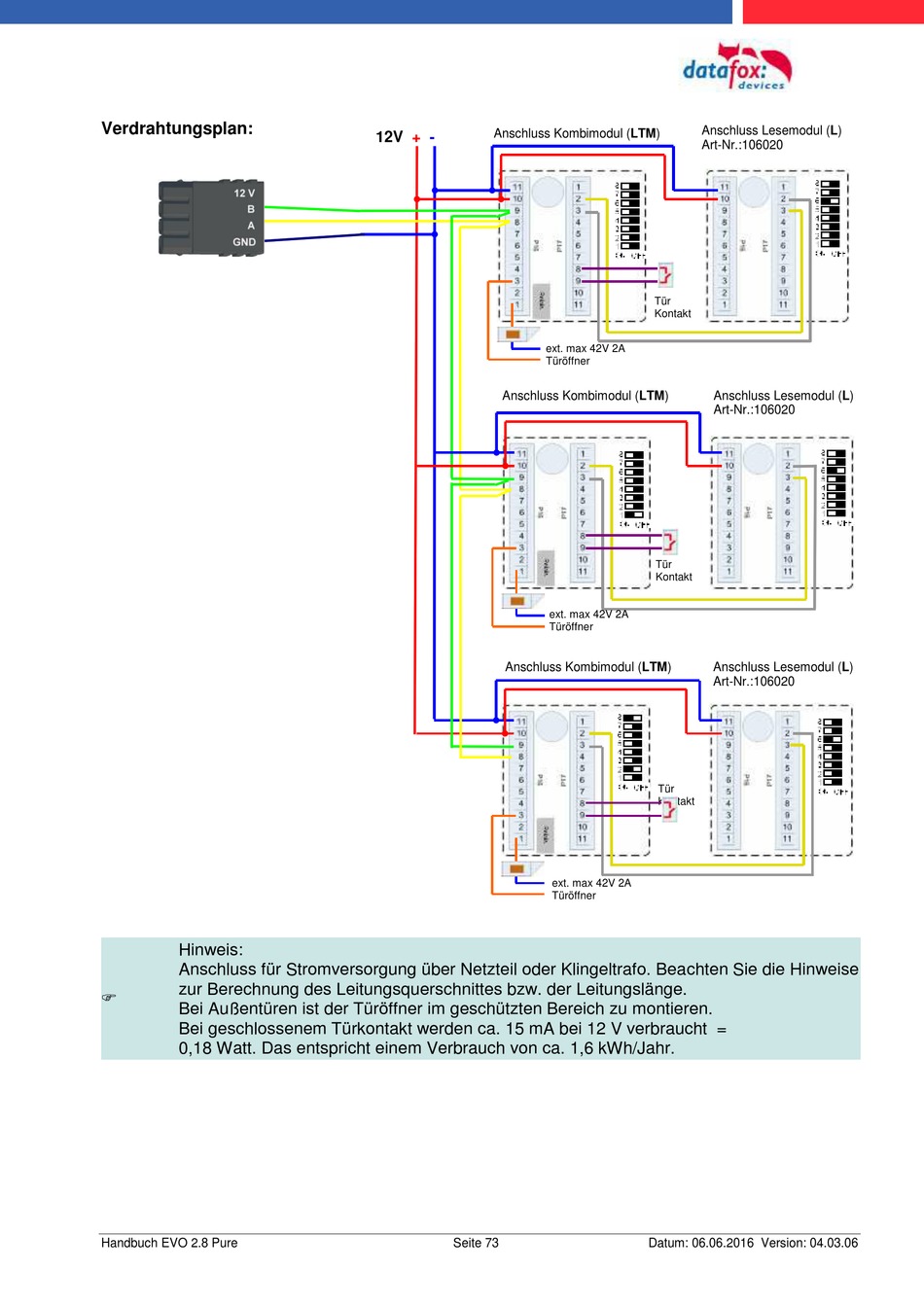

Verdrahtungsplan:
Hinweis:
Anschluss für Stromversorgung über Netzteil oder Klingeltrafo. Beachten Sie die Hinweise
zur Berechnung des Leitungsquerschnittes bzw. der Leitungslänge.
Bei Außentüren ist der Türöffner im geschützten Bereich zu montieren.
Bei geschlossenem Türkontakt werden ca. 15 mA bei 12 V verbraucht =
0,18 Watt. Das entspricht einem Verbrauch von ca. 1,6 kWh/Jahr.
Handbuch EVO 2.8 Pure
Anschluss Kombimodul (LTM)
12V
+
-
ext. max 42V 2A
Türöffner
Anschluss Kombimodul (LTM)
ext. max 42V 2A
Türöffner
Anschluss Kombimodul (LTM)
Seite 73
Anschluss Lesemodul (L)
Art-Nr.:106020
Tür
Kontakt
Anschluss Lesemodul (L)
Art-Nr.:106020
Tür
Kontakt
Anschluss Lesemodul (L)
Art-Nr.:106020
Tür
Kontakt
ext. max 42V 2A
Türöffner
Datum: 06.06.2016 Version: 04.03.06
