5.3.2. Display und Bios des EVO-Line 2.8 Pure

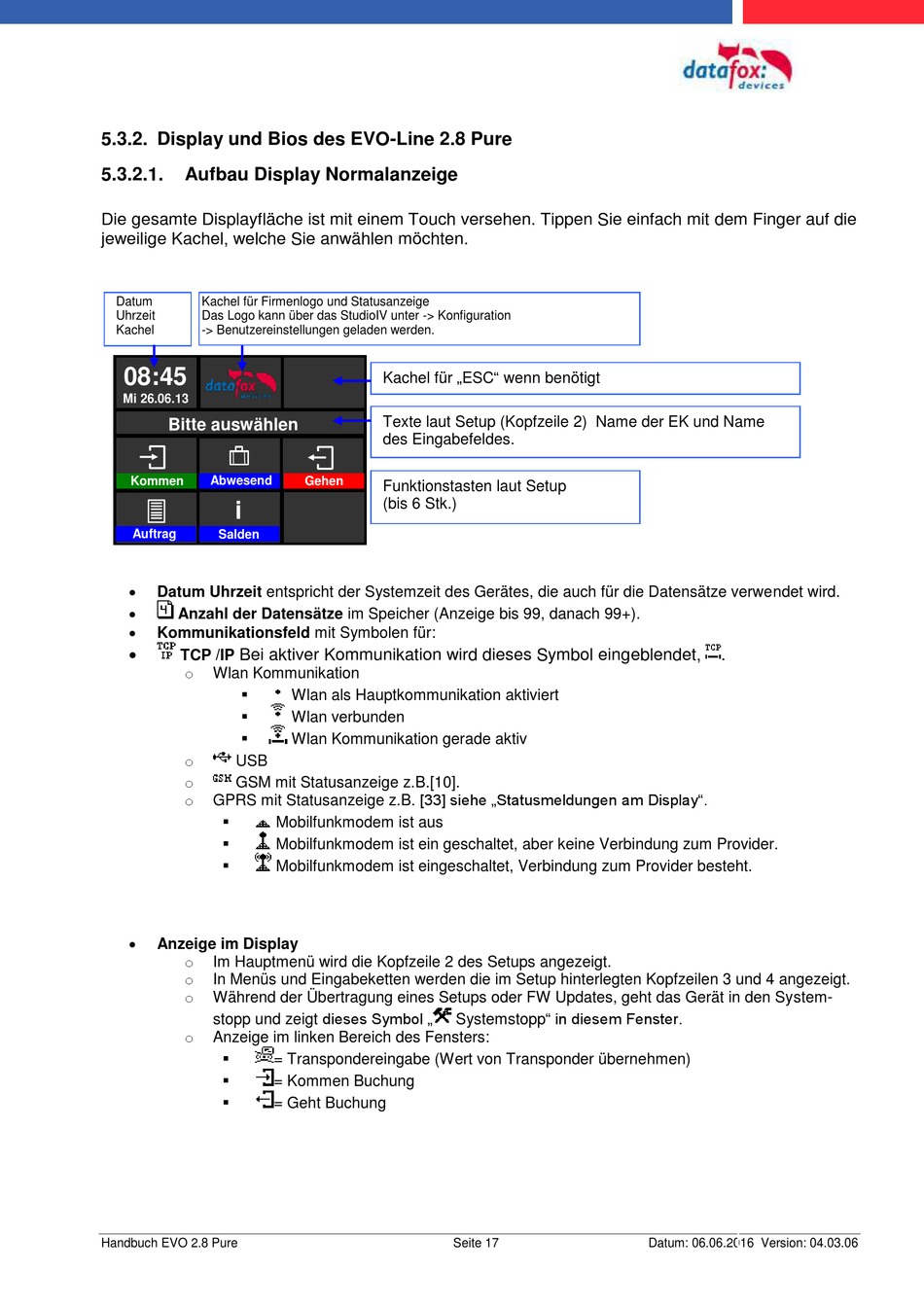

5.3.2.1. Aufbau Display Normalanzeige
Die gesamte Displayfläche ist mit einem Touch versehen. Tippen Sie einfach mit dem Finger auf die
jeweilige Kachel, welche Sie anwählen möchten.
Datum Kachel für Firmenlogo und Statusanzeige
Uhrzeit Das Logo kann über das StudioIV unter -> Konfiguration
Kachel -> Benutzereinstellungen geladen werden.
08:45
Mi 26.06.13
Bitte auswählen
Kommen Abwesend

i
Auftrag Salden

Datum Uhrzeit entspricht der Systemzeit des Gerätes, die auch für die Datensätze verwendet wird.

Anzahl der Datensätze im Speicher (Anzeige bis 99, danach 99+).

Kommunikationsfeld mit Symbolen für:

Bei aktiver Kommunikation wird dieses Symbol eingeblendet,
TCP /IP
o
Wlan Kommunikation



o
USB
o
GSM mit Statusanzeige z.B.[10].
GPRS mit Statusanzeige z.B. [33] siehe „Statusmeldungen am Display".
o




Anzeige im Display
o
Im Hauptmenü wird die Kopfzeile 2 des Setups angezeigt.
o
In Menüs und Eingabeketten werden die im Setup hinterlegten Kopfzeilen 3 und 4 angezeigt.
o
Während der Übertragung eines Setups oder FW Updates, geht das Gerät in den System-
stopp und zeigt dieses Symbol „
o
Anzeige im linken Bereich des Fensters:

= Transpondereingabe (Wert von Transponder übernehmen)

= Kommen Buchung

= Geht Buchung
Handbuch EVO 2.8 Pure
Kachel für „ESC" wenn benötigt
Texte laut Setup (Kopfzeile 2) Name der EK und Name
des Eingabefeldes.
Gehen
Funktionstasten laut Setup
(bis 6 Stk.)
Wlan als Hauptkommunikation aktiviert
Wlan verbunden
Wlan Kommunikation gerade aktiv
Mobilfunkmodem ist aus
Mobilfunkmodem ist ein geschaltet, aber keine Verbindung zum Provider.
Mobilfunkmodem ist eingeschaltet, Verbindung zum Provider besteht.
Systemstopp" in diesem Fenster.
