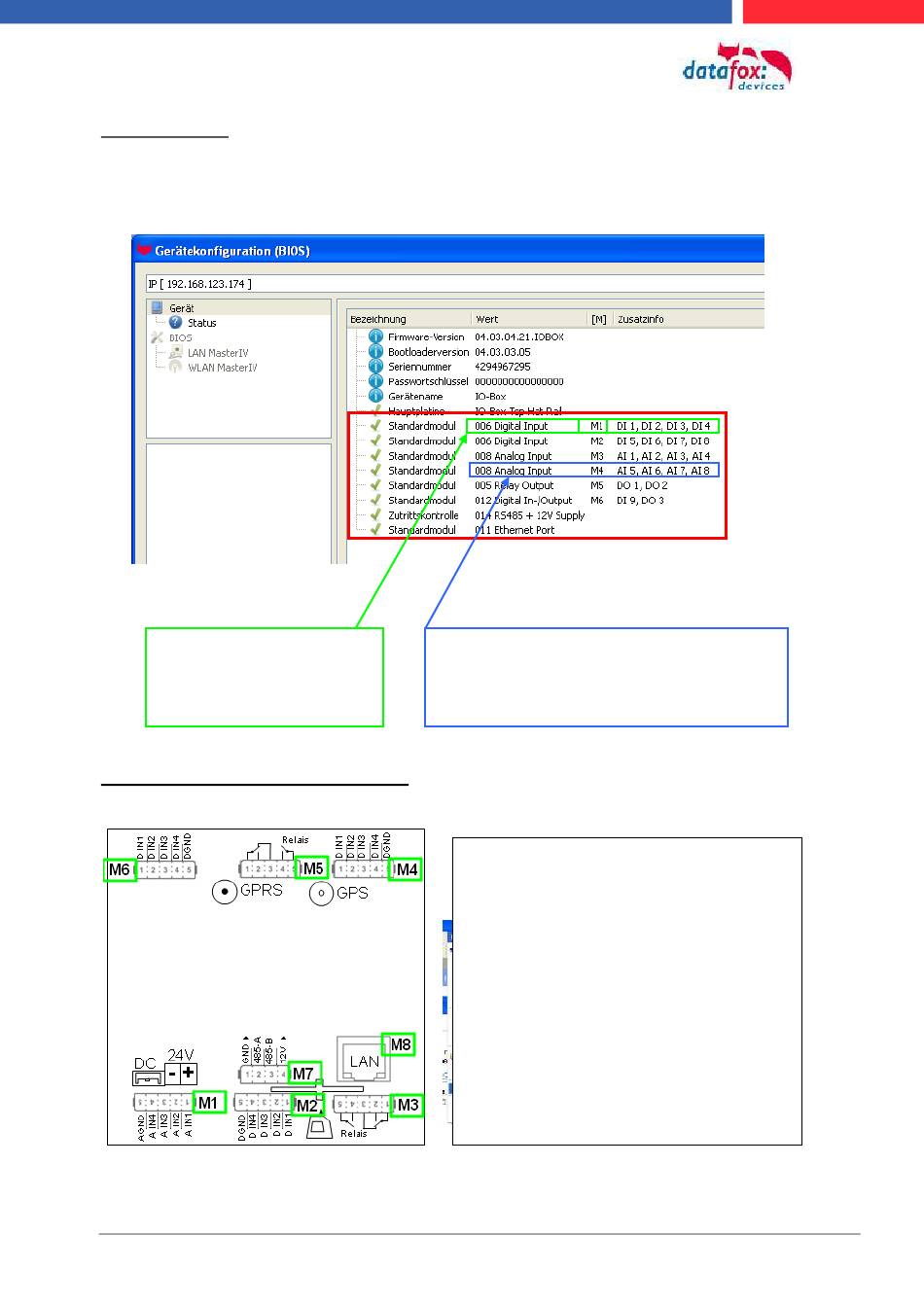

Anzeige im Bios:
Hier werden Ihnen alle Module angezeigt, die im Gerät eingebaut sind.
Gleichzeitig erhalten Sie die Information, an welchem Modulplatz was bestückt ist und wo sich wel-
cher Ein- Ausgang befindet.
Beispiel 1:
- Modulplatz = M1
- digitaler Eingang 1 bis 4
- Modul_Nr.: = 006
Beispiel Typenschild einer IO-Box V4:
Handbuch EVO 2.8 Pure
Beispiel 2:
- Modulplatz = M4
- analoger Eingang 5 bis 8 (für das Setup)
- Modul_Nr.: = 008 Analog Input
Hier sehen Sie, dass die IO.Box V4 über
5.7.3. Wichtige Modulinformationen vom Gerät
Modulplätze verfügt. Diese können nun
auslesen
individuell bestückt werden.
Ausnahmen:
-
Modulplatz 8, nur an diesem geht TCP/IP
-
Wird auf TCP/IP verzichtet, kann hier auch
ein anderes Modul bestückt werden.
-
RS 485 für Zutritt können max. 3 Module
bestückt werden.
Klicken Sie auf:
„Konfiguration -> Gerätekonfiguration Bios"
dann auf „Status" danach
klicken Sie auf „Lesen".
