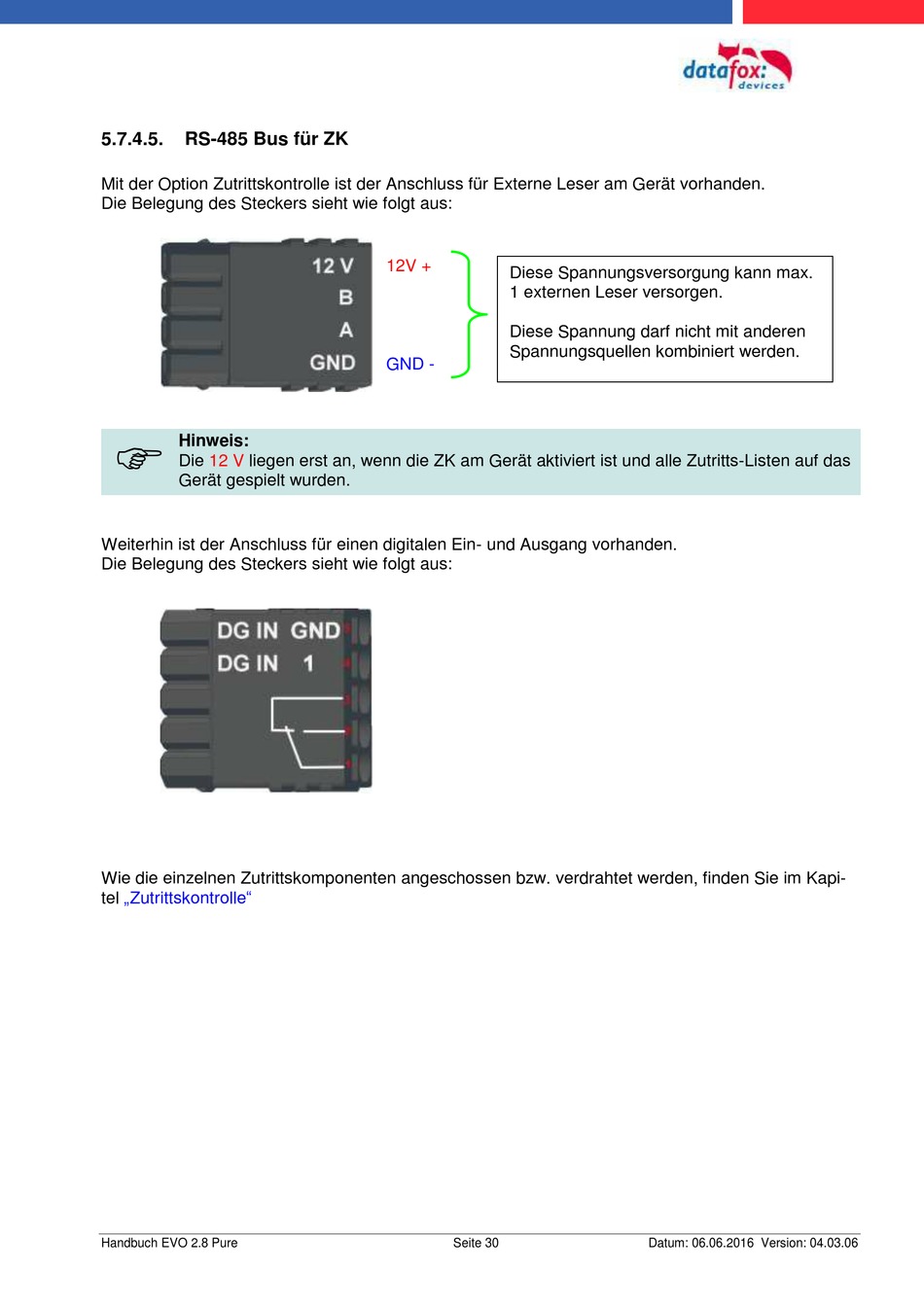

5.7.4.5. RS-485 Bus für ZK
Mit der Option Zutrittskontrolle ist der Anschluss für Externe Leser am Gerät vorhanden.
Die Belegung des Steckers sieht wie folgt aus:

Hinweis:
Die 12 V liegen erst an, wenn die ZK am Gerät aktiviert ist und alle Zutritts-Listen auf das
Gerät gespielt wurden.
Weiterhin ist der Anschluss für einen digitalen Ein- und Ausgang vorhanden.
Die Belegung des Steckers sieht wie folgt aus:
Wie die einzelnen Zutrittskomponenten angeschossen bzw. verdrahtet werden, finden Sie im Kapi-
„Zutrittskontrolle"
tel
Handbuch EVO 2.8 Pure
12V +
Diese Spannungsversorgung kann max.
1 externen Leser versorgen.
Diese Spannung darf nicht mit anderen
Spannungsquellen kombiniert werden.
GND -
