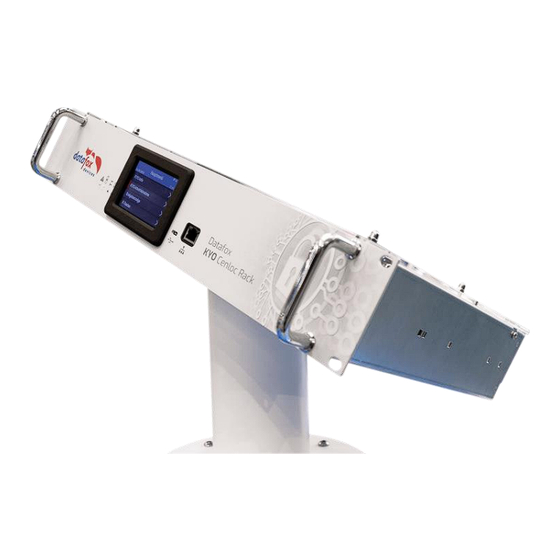

Datafox KYO Cenloc Handbuch

Flexible datenerfassung mit methode
Vorschau ausblenden Andere Handbücher für KYO Cenloc:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Handbuch
Datafox KYO Cenloc
Flexible Datenerfassung mit Methode

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Datafox KYO Cenloc

Inhaltszusammenfassung für Datafox KYO Cenloc

  • Seite 1 Handbuch Datafox KYO Cenloc Flexible Datenerfassung mit Methode...
  • Seite 2 Vervielfältigung des gesamten Dokumentes oder Teile daraus, bedürfen der schriftlichen Zustim- mung durch die Datafox GmbH. Die Geltendmachung aller diesbezüglichen Rechte, insbesondere für den Fall der Erteilung von Patenten, bleibt der Datafox GmbH vorbehalten. Die Übergabe der Dokumentation begründet keinerlei Anspruch auf Lizenz oder Benutzung der Soft- oder Hardware.

  • Seite 3: Änderungen

    Welche Funktionen bei welchen Softwareständen unterstützt werden, ist ersichtlich in der Datei: Datafox MasterIV, SW-Versionsliste Stand xxx.pdf. Die Datei befindet sich auf der Datafox DVD und zum Download auf der Homepage. Bitte beachten Sie weiterhin auch die Hinweise in den einzelnen Kapiteln im Handbuch. Die Updates stehen auf unserer Internetseite www.datafox.de...

  • Seite 4: Inhaltsverzeichnis

    Beschreibung der Tabellen für die Zutrittskontrolle 2 ..........50 3.5.3. Anschlussvarianten für den Datafox KYO Cenloc ............53 3.5.3.1. Sternförmiger Aufbau der ZK für den Datafox KYO Cenloc ........53 Handbuch Datafox KYO Cenloc Seite IV Datum: 05.01.2021 Version: 04.03.15.XX...
  • Seite 5 Sonderfall: Identifikation nicht möglich ..............106 3.5.14. Funktionen für ZK und U&Z ..................107 3.5.14.1. Aufbaubeispiel ......................107 3.5.14.2. Inbetriebnahme der Schließzylinder ................. 109 3.5.14.3. Montage und Demontage der Zylinder ..............109 Handbuch Datafox KYO Cenloc Seite V Datum: 05.01.2021 Version: 04.03.15.XX...
  • Seite 6 LED- und Buzzer-Signalisierungen des Zylinders im klassischen Modus ....120 3.5.18. Bedienung /Aktivierung-Deaktivierung des Office-Mode .......... 121 3.5.18.1. Aktivierung ....................... 121 3.5.18.2. Deaktivierung ......................121 3.5.18.3. Hinweise ........................122 Technische Daten KYO Cenloc Index Handbuch Datafox KYO Cenloc Seite VI Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 7: Zu Ihrer Sicherheit

    Zu Ihrer Sicherheit Sicherheitshinweise für den Umgang mit den Datafox Produkten Das KYO Cenloc darf nur bestimmungsgemäß entsprechend den Angaben im Benutzerhandbuch betrieben werden. Führen Sie keinerlei Fremdgegenstände in Öffnungen und Anschlüsse ein. Das Gerät darf nicht geöffnet werden. Sämtliche Wartungs- und Instandsetzungsarbeiten dürfen nur durch autorisiertes Fachpersonal...

  • Seite 9: Systemvoraussetzungen / Hardware Systemaufbau

    Software 2.2. Voraussetzungen für den Betrieb der Datafox-Geräte Sie benötigen einen 230 V Netzanschluss für das Datafox Gerätenetzteil, um das Datafox Gerät in Betrieb zu nehmen. Je nach eingestellter Hauptkommunikation benötigen Sie ein entsprechendes Übertragungsmedium bzw. Anschlussleitung. Hauptkommunikation: ...

  • Seite 11: Allgemeine Hardwareinformationen

    Dieser gewährleistet, dass die Uhr bei Unterbrechung der Spannungsversorgung noch bis zu einer Woche korrekt weiterläuft. In anderen Geräten, wie EVO 4.3, PZE- AE-Master V4 und KYO Cenloc ist zusätzlich zum Konden- sator noch eine Pufferbatterie eingebaut. Mit dieser hält die Uhr ca. 4 Jahre ihren Wert auch ohne externe Spannungsversorgung.

  • Seite 13: Kompatibilität

    Beschreibung Gerätedateien (*.hex) der Master – Geräte, werden in einem gemeinsamen Firmwaredateiarchiv ausgeliefert. Dieses besitzt die Endung dfz (steht für Datafox Zip). Statt wie bisher die Geräteda- teien (*.hex), werden nun einfach die Firmwaredateiarchive (*.dfz) angegeben. Dies gilt für das DatafoxStudioIV und die DLL.

  • Seite 14: Geräte-Firmware Und Geräte-Setup

    Eine neue Version des DatafoxStudioIV, arbeitet nicht mit einer älteren DLL. 2.4.6. DatafoxStudioIV und Geräte-Setup Mit dem DatafoxStudioIV wird ein Geräte-Setup (Anwendungsprogramm) für das Datafox-Gerät er- stellt. Das heißt, nur die Funktionen, die in der DatafoxStudioIV Version zum Zeitpunkt der Erstel- lung zur Verfügung standen, wurden auch im Setup definiert.

  • Seite 15: Update / Downgrade

    Achtung: Bei einem Firmware-Downgrade ist die Firmware aus technischen Gründen immer zweimal auf das Gerät zu übertragen. Fehler in der Displayanzeige des Gerätes nach der ersten Übertragung können ignoriert werden. Handbuch Datafox KYO Cenloc Seite 9 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 17: Gerät

    Sie sofort die Eingabe testen können. Nach dem Herstellen der Stromversorgung schaltet sich das Gerät automatisch ein. Das Gerät startet automatisch den Bootvorgang, Erkennung der Hardware- optionen und Laden des Setups. Nach Abschluss des Bootvorgangs wechselt das Gerät automa- tisch in die Bedienung. Der KYO Cenloc ist nun einsatzbereit. Hinweis: ...

  • Seite 19: Bedienung Und Anzeigeelemente Des Kyo-Cenloc

    Geräte getestet werden. Ereignisanzeige: Hier kann der Zustand der digitalen Ein-/Ausgänge und der angeschlossenen Leser eingesehen werden. F-Tasten: Mittels DatafoxStudioIV können hier Funktionen (Setup) ausgeführt werden. Konform zu den PZE-Geräten. Handbuch Datafox KYO Cenloc Seite 13 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 20: Kyo-Info

    Keine Brücke zur Masse. Letzte Seite: KYO-Eingänge: Digitale Eingänge auf der Hauptplatine. Hier am Beispiel Eingang 23 liegt auf „Low“ Signal. Das bedeutet, dass der Eingang auf Masse gebrückt ist. Handbuch Datafox KYO Cenloc Seite 14 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 21: Kyo-Ausgänge, Hier Können Sie Den Schaltzustand Der Relais Einsehen

    Grund hierfür kann eine falsch eingestellte Busnummer sein. Sie können sich über die Pfeiltasten rechts -links die Infos über den nächsten Leser anschauen. Info über den Leser: Status 7 Info: Status 3 nächste Seite Handbuch Datafox KYO Cenloc Seite 15 Datum: 05.01.2021 Version: 04.03.15.XX...
  • Seite 22 KYO-Steckmodule: Die Modulplätze 13-16 sind nicht bestückt. Hier sind alle Module bestückt: Hinweis:  Wir empfehlen die Bestückung immer mit der Modulplatznummer aufsteigend vorzunehmen. Handbuch Datafox KYO Cenloc Seite 16 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 23: Inbetriebnahme Datafox Kyo Cenloc

    Im Menüpunkt KYO-Eingänge werden alle digitalen Eingänge im KYO Cenloc aufgelistet. Der aktuelle Zustand wird direkt im Display des KYO Cenloc über ein Symbol angezeigt. Bei nicht aus- gefülltem Kreis liegt der Eingang auf LOW-Signal, ein ausgefüllter Kreis signalisiert ein HIGH-Signal am Eingang.

  • Seite 24: Inbetriebnahme-Modus Für Den Elektriker

    Türöffnung (Relais) zu prüfen. Um den Inbetriebnahme-Modus zu starten Startet man nun den Inbetriebnahme Modus, sucht der KYO Cenloc alle sich im Bus befindlichen Zutrittsleser und initialisiert diese anschließend. Der aktive Inbetriebnahme Modus wird durch das Achtung-Symbol deutlich gemacht.
  • Seite 25 Liste angezeigt werden. Außerdem kann man die Liste der intern gespeicherten Transponder wieder löschen, um wieder neue Transponder anlegen zu können, falls die Liste voll ist (maximal 10 Ausweise möglich). Im Inbetriebnahmemodus werden die in der Identification-Liste angelegten Transponder ignoriert. Handbuch Datafox KYO Cenloc Seite 19 Datum: 05.01.2021 Version: 04.03.15.XX...
  • Seite 26 Durch Beenden des Inbetriebnahme Modus werden alle Leserinitialisierungen verworfen und nur noch Leser, die in den Zutrittslisten definiert sind, von dem KYO Cenloc in Betrieb genommen. Alle anderen Leser blinken dauerhaft weiß, diese müssen noch in die Reader-Liste hinzugefügt oder deren DIP-Schalterstellungen überprüft werden.

  • Seite 27: Aufbau Display Cenloc Bios-Menü

    In diesem Menü können Sie keine Änderungen vornehmen! Sollte das Gerät auf „DHCP“ stehen, können Sie die vom DHCP-Server zugewiesene IP einsehen. Geräteneustart: Hier kann das Gerät neu gestartet werden, Reboot! Handbuch Datafox KYO Cenloc Seite 21 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 28: Benutzereinstellungen, Anzeige

    Anzeige / Signallautstärke: Hier können die Displayhelligkeit und die Signallautstärke des Buzzers angepasst werden. Für den Fall, dass die Platinen Version des KYO Cenloc mal auf „Kopf“ montiert werden muss, können Sie die Anzeige des Display drehen. Systemmenü Bios Systemmenü Bios: Firmware Info, Anzeige, Datum /Uhrzeit sind identisch zum Menü...

  • Seite 29: Kommunikationsarten Der V4 Geräte

    Die Kommunikationsart des Gerätes ist abhängig von dessen Ausstattung. Hier sind alle Kommunikationsarten aufgeführt, welche in den Geräten möglich sind.  Hinweis: Datafox-Geräte sind in der Lage, die Daten verschlüsselt zu übertragen. „DatafoxStudioIV“. Mehr zu diesem Thema finden Sie im Handbuch Die Umschaltung der Kommunikation kann erfolgen: 1.

  • Seite 30: Automatische Erkennung Über Usb Für V4 Terminals

    Wenn das Gerät per USB am PC angeschlossen ist, erfolgt keine Kommunikation über eine andere Schnittstelle wie Mobilfunk, IP etc. Wird USB wieder entfernt, schaltet das Gerät selbstständig auf die vorher eingestellte Hauptkommunikation um. Handbuch Datafox KYO Cenloc Seite 24 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 31: Usb Treiberinstallation Für Datafox Geräte Hw V4

    3.3.1.2. USB Treiberinstallation für Datafox Geräte HW V4 Installation für Windows 7, 8, 8.1 und 10. Der USB Treiber ist ein kleiner Installer, der alle erforderlichen Einstellungen übernimmt. Führen Sie diese .exe einfach aus: Folgen Sie den Anweisungen am Bildschirm: Achtung: Es sind nur die zum Gerät mitgelieferten Treiber zu verwenden.
  • Seite 32 Installation der mit- gelieferten USB-Treiber. Nachdem Sie den MasterIV an den PC angeschlossen haben, wird das Terminal als neues USB-Device er- kannt und es beginnt die Installation der mitgelieferten USB-Treiber. Handbuch Datafox KYO Cenloc Seite 26 Datum: 05.01.2021 Version: 04.03.15.XX...
  • Seite 33 „Datafox Virtual COM Port“. Über diesen COM Port können Sie mit dem Da- tafoxStudioIV oder Ihrer eige- nen Anwendung über die DFComDLL.dll eine Verbin- dung zum MasterIV Gerät aufbauen. Handbuch Datafox KYO Cenloc Seite 27 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 35: Kommunikation Über Tcp / Ip

    „Konfiguration“  „LAN- / WLAN – Konfiguration (*.df0)“. Die LAN / WLAN Konfigurationen werden in einer Datei mit der Endung „*.df0“ abgelegt. Hier haben Sie nun die Möglichkeit die Datei zu bearbeiten, in das Datafox-Gerät zu laden (hochla- den) oder aus dem Gerät zu lesen (runterladen).

  • Seite 36: Kommunikation Tcp / Ip Über Lan

    Drücken Sie ESC und ENTER gleichzeitig um in das Bios-Menü des Geräte zu gelangen. Bei Geräten ohne Tastatur drücken Sie länger auf das Logo. Mehr finden Sie im Kapitel „Bios-Menü“. Handbuch Datafox KYO Cenloc Seite 30 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 37: Kommunikation Tcp / Ip Über Wlan

    Die Einstellung AES+WEP bedeutet bei machen AP’s, dass erst eine AES Verschlüsslung durchge- führt wird und danach noch zusätzlich mit WEP verschlüsselt wird. Stellen Sie für diesen Fall nur AES ein. Handbuch Datafox KYO Cenloc Seite 31 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 38: Einstellen Der Wlan Parameter

    Standort wird eine eigene Konfiguration für die WLAN – Anbindung hinterlegt. Der User hat somit keinen Einblick auf die Einwahlparameter an den verschiedenen Standorten.  Hinweis: Bei automatischer Wahl der Konfiguration / Standort, wird immer zuerst versucht, die Ver- bindung mit dem Default-Schema aufzubauen. Handbuch Datafox KYO Cenloc Seite 32 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 39: Verbindung Der Terminals Via Tcp/Ip Dns / Dhcp

    3.3.4.2. Verbindung der Terminals via TCP/IP DNS / DHCP Um ein Datafox EVO-Gerät über den Hostname zu erreichen sind zunächst einige Einstellungen im DNS-Server notwendig. (In unserem Beispiel Fall Windows-Server 2012) Es muss ein neuer Host (A)-Wert erstellt werden: Abkürzung...
  • Seite 40 Vor der Eingabe muss eingegeben. dieser Haken gesetzt wer- den. DHCP- Eintrag für Datafox Geräte Steht ein Gerät auf DHCP, kann die IP Adresse und der Eintrag im DHCP Server wie folgt ausse- hen. Der Eintrag setzt sich wie folgt zusammen: Gerät...

  • Seite 41: Anschluss Kyo-Cenloc

    Zutrittsleser mit Wiegand-Interface. Taster zum Einschalten bei Anschluss 230 V reinem Akkubetrieb. L/N/PE L-Außenleiter N-Neutralleiter PE-Schutzleiter ! Die Anlage darf nur mit an- geschlossenem Schutzleiter in Betrieb genommen wer- den. Handbuch Datafox KYO Cenloc Seite 35 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 42: Spannungsversorgung Des Kyo-Cenloc

    Das Laden des Akkus wird anhand des Batterieladesym- boles kenntlich gemacht. ! Nur bei Betrieb mit Netzspannung ist die volle Funktio- nalität gegeben. Das Netzteil technische Daten: 3.4.1.2. Spannungsversorgung über POE Wird beim Cenloc nicht angeboten! Handbuch Datafox KYO Cenloc Seite 36 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 43: Spannungsversorgung Über Den Internen Akku

    Wenn das Gerät ausgeschaltet ist, schaltet es sich beim Anlegen der Netzspannung wieder ein. Bei reinem Akkubetrieb kann das Gerät durch Drücken des Tasters (Siehe Bild) von drei Sekunden wie- der eingeschaltet werden. Handbuch Datafox KYO Cenloc Seite 37 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 44: Spannungsversorgung Über Externe Spannungsquelle (Dc)

    3.4.1.5. Spannungsversorgung über externe Spannungsquelle (DC) Der Datafox KYO Cenloc kann alternativ auch mit einer externen Spannungsquelle versorgt werden. Diese wird mit Hilfe einer 2-poligen Schraubklemme - V-Opt - im Anschlussbereich der Platine aufgelegt und das zugehörige Netzteil auf der Hutschiene montiert werden.
  • Seite 45 Digitaler Eingang 19 GND Digitaler Eingang 19 IN Digitaler Eingang 18 GND Digitaler Eingang 18 IN Taster (Bsp.) Digitaler Eingang 17 GND Offen = Hi Gedrückt = Low Digitaler Eingang 17 IN Handbuch Datafox KYO Cenloc Seite 39 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 46: Anschluss Der Digitalen Ausgänge Auf Der Hauptplatine

    Digitaler Ausgang 21 com; gemeinsamer Anschluss Digitaler Ausgang 21 NO; Schließer Digitaler Ausgang 21 NC; Öffner Digitaler Ausgang 22 com; gemeinsamer Anschluss Digitaler Ausgang 22 NO; Schließer Digitaler Ausgang 22 NC; Öffner Handbuch Datafox KYO Cenloc Seite 40 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 47: Beschreibung Der Erweiterungs-Module

    Versorgungsspannung für die Zutrittsleser durchzuschalten. ! Hierbei maximale Schaltleistung des Relais beachten. Achtung: Die Steckmodule dürfen nur im ausgeschalteten Zustand gesteckt oder gezogen werden. Erst nach einem Neustart werden neue Module erkannt. Handbuch Datafox KYO Cenloc Seite 41 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 48: Anschluss Eines Zutrittslesers An Ein Erweiterungs-Modul

    Verdrahtungsplan für einen EVO Intera hierbei gilt der gleiche Aufbau pro ZK-Strang bzw. ZM / Bus-ID Verdrahtungsplan für einen EVO Intera II hierbei gilt der gleiche Aufbau pro ZK-Strang bzw. ZM / Bus-ID Handbuch Datafox KYO Cenloc Seite 42 Datum: 05.01.2021 Version: 04.03.15.XX...
  • Seite 49 Verdrahtungsplan für einen EVO Agera hierbei gilt der gleiche Aufbau pro ZK-Strang bzw. ZM / Bus-ID Verdrahtungsplan für einen PHG-Leser hierbei gilt der gleiche Aufbau pro ZK-Strang bzw. ZM / Bus-ID Handbuch Datafox KYO Cenloc Seite 43 Datum: 05.01.2021 Version: 04.03.15.XX...
  • Seite 50 Verdrahtungsplan für einen Siedle-Leser hierbei gilt der gleiche Aufbau pro ZK-Strang bzw. ZM / Bus-ID on / off Verdrahtungsplan für einen Relino-B-ZK-Leser hierbei gilt der gleiche Aufbau pro ZK-Strang bzw. ZM / Bus-ID Handbuch Datafox KYO Cenloc Seite 44 Datum: 05.01.2021 Version: 04.03.15.XX...
  • Seite 51 Verdrahtungsplan mit einem TS-Leser hierbei gilt der gleiche Aufbau pro ZK-Strang bzw. ZM / Bus-ID Handbuch Datafox KYO Cenloc Seite 45 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 52: Anschluss Eines Türöffners

    3.4.3.2. Anschluss eines Türöffners Verdrahtung mit externer Spannungsversorgung – potentialfreier Anschluss max. 30V AC/DC; 2A Versorgungsspannung für Türöffner Verdrahtung für Versorgung des Türöffners über internes Hutschienennetzteil der CENLOC Handbuch Datafox KYO Cenloc Seite 46 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 53: Anschluss Der Zutrittskontrolle

    Beim Einsatz von Kommentaren ist zu beachten, dass innerhalb einer Kommentarzeile keine Feld- werte angegeben werden können und die Kommentarzeile mit einem Semikolon beginnen muss. Eine Reader.txt (Reader Tabelle) könnte wie folgt aussehen: RefLocation RefAction PinGeneral Handbuch Datafox KYO Cenloc Seite 47 Datum: 05.01.2021 Version: 04.03.15.XX...
  • Seite 54 Konfigurationslisten des Terminals verwendet, um einer Person Zutritt zu gewähren oder zu verweigern. Online/Offline nach Timeout ist eine Kombination. Ist der Server nicht erreichbar, kann das Terminal über seine Listen entscheiden, ob eine Person Zutritt erhält oder nicht. Handbuch Datafox KYO Cenloc Seite 48 Datum: 05.01.2021 Version: 04.03.15.XX...
  • Seite 55 10.00 Uhr und nachmittags um 16.00 Uhr für Sekunden auslösen. Die Hupe wird über das interne Relais des KYO Cenloc angesteuert. Uhr in den „Tagbetrieb“ Eine Heizungssteuerung soll an allen Wochentagen morgens um 07.00 Uhr in den „Nachtbetrieb“ geschaltet werden. Das entsprechende Relais be- und abends um 19.00...

  • Seite 56: Beschreibung Der Tabellen Für Die Zutrittskontrolle 2

    ActiveGeneral (int) 4= Pin = Bedrohungscode d.h. der Bedrohungscode wird anstelle der Pin eingegeben. 7 = EMA Schaltberechtigung 8 = Generelle Berechtigung (mit PIN-Abfrage) 9 = Generelle Berechtigung (keine PIN-Abfrage) Handbuch Datafox KYO Cenloc Seite 50 Datum: 05.01.2021 Version: 04.03.15.XX...
  • Seite 57 Referenz auf die Action, die ausgeführt werden soll (z. B. ein Relais schalten). (int) Nummer Das Zeitmodell, welches angibt, wann der digitale Eingang geprüft wird. (0 = RefTime (int) darf nicht verwendet werden, der Eintrag ist sonst ungültig) Handbuch Datafox KYO Cenloc Seite 51 Datum: 05.01.2021 Version: 04.03.15.XX...
  • Seite 58 Zeit durchgeführt. (Automatische Zeitsteuerung) (int) Bei einer Zeitangabe (1 1234567 00:00-23:59) ist der Ausgang 24h 7 Tage eingeschaltet. ! Aktionen die hier ausgeführt werden, dürfen nicht mit Zutrittsaktionen gemischt werden! Handbuch Datafox KYO Cenloc Seite 52 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 59: Anschlussvarianten Für Den Datafox Kyo Cenloc

    3.5.3. Anschlussvarianten für den Datafox KYO Cenloc Der KYO Cenloc kann optional mit bis zu 16 ZK-Busanschlüssen RS485 ausgestattet werden. Pro RS485-Bus können bis 16 Leser angeschlossen werden. Maximal dürfen 64 ZK-Leser an die Zentrale angeschlossen werden. Dadurch entstehen vielfältige Anschlussvarianten für den Aufbau einer Zutrittskontrolle.

  • Seite 60: Sternförmiger Aufbau Mit 4 Lesern

    3.5.3.2. Sternförmiger Aufbau mit 4 Lesern Anschluss Übersicht: Handbuch Datafox KYO Cenloc Seite 54 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 61: Verkabelungsplan Für 4 Türen, 4 Relais Im Kyo Cenloc

    Verkabelungsplan für 4 Türen, 4 Relais im KYO Cenloc: Bus Nr. 1 TCP / IP RS 485 ZK Bus-ID 1 (LAN) Türöffner Relais, Steckmodul 1 230V Festanschluss Bus Nr. 1 oder über Steckdose. RS 485 ZK Bus-ID 2 Türöffner Relais 2 Modul 2 Bus Nr.

  • Seite 62: Verdrahtungsplan Für Einen Busanschluss Mit Einem Intera

    30V; 2A Versorgungsspannung für Türöffner Verdrahtungsplan für ein Steckmodul-Busanschluss mit EVO Agera: Bus Nr. 1 EVO Agera hierbei gilt der gleiche Aufbau ZK-Steckmodul) max. 30V; 2A Versorgungsspannung für Türöffner Handbuch Datafox KYO Cenloc Seite 56 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 63: Verdrahtungsplan Für Ein Steckmodul-Busanschluss Mit Phg-Siedle

    Aufbau ZK-Steckmodul max. 30V; 2A Versorgungsspannung für Türöffner Verdrahtungsplan für ein Steckmodul-Busanschluss mit PHG-Siedle: Bus Nr. 1 Siedle-Leser hierbei gilt der gleiche Aufbau ZK-Steckmodul) max. 30V; 2A Versorgungsspannung für Türöffner Handbuch Datafox KYO Cenloc Seite 57 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 64: Verdrahtungsplan Für Ein Steckmodul-Busanschluss Mit Relino-B

    Verdrahtungsplan für ein Steckmodul-Busanschluss mit PHG VOXIO-T-Z-Leser: hierbei gilt der gleiche Aufbau pro ZK-Strang bzw. ZM / Bus-ID Bus Nr. 1 PHG-VOXIO-T-Z-Leser Terminierung immer on max. 30V; 2A Versorgungsspannung für Türöffner Handbuch Datafox KYO Cenloc Seite 58 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 65: Rs485 Bus, 4 Leser An 2 Tür Innen/Außen

    3.5.3.3. 2 x RS485 Bus, 4 Leser an 2 Tür innen/außen Verkabelungsplan für 2 Türen, 2-Leser an einem RS485 KYO Cenloc: Bus Nr. 1: Leser innen TCP / IP RS 485 ZK Bus-ID 1 (LAN) Türöffner Relais, Steckmodul 1 Bus Nr.

  • Seite 66: Mit Separaten Spannungsversorgung Für Beide

    Verdrahtungsplan für einen Busanschluss mit 2 Lesern (Intera 2) Mit separaten Spannungsversorgung für beide Leser: Bus Nr. 1: Leser innen max. 30V; 2A Versorgungsspannung für Türöffner Bus Nr. 2: Leser außen Spannungs- versorgung 12-15V DC Handbuch Datafox KYO Cenloc Seite 60 Datum: 05.01.2021 Version: 04.03.15.XX...
  • Seite 67 Verdrahtungsplan für einen Busanschluss mit 2 Lesern (Intera): Mit separaten Spannungsversorgung für beide Leser: Bus Nr. 1 Intera 2 max. 30V; 2A Versorgungsspannung für Türöffner Spannungs- Bus Nr. 2 versorgung Intera 2 12-15V DC Handbuch Datafox KYO Cenloc Seite 61 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 69: Hinweise Für Den Elektriker Zur Installation Der Zutrittskontrolle

    Busverkabelung Sternförmig Falscher sternförmiger Anschluss des RS485-Busses. RS485 Adernpaare dürfen nicht parallel geschaltet werden. Abzweigdose RS485 Adernpaar RS485 Adernpaar Datafox EVO Intera 1 Datafox KYO Inloc Datafox EVO Intera 2 Handbuch Datafox KYO Cenloc Seite 63 Datum: 05.01.2021 Version: 04.03.15.XX...
  • Seite 70 RS 485 verdrilltes Adernpaar grün/weißgrün Zum Leser kann ein Kabel geführt werden, Beispiel: Cat-Kabel, Fernmeldekabel (JY(ST)Y), oder ähnliche RS485 A-B ZK Master Bsp.: Datafox KYO Inloc Externe Spannungsversorgung +12V Abzweigdose Handbuch Datafox KYO Cenloc Seite 64 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 71: Zutrittskontrolle Ii Mit Evo Intera 2

    Transponder im Feld LED – Weiß = Leser im Schlafmodus (Abgeschaltet durch den Näherungssensor.) LED – Aus Lesebereit und die Hintergrundbeleuchtung RFID-LED ist an. LED – Blau (noch keine Funktion) Handbuch Datafox KYO Cenloc Seite 65 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 72: Anschlussbelegung

    Connection to the PTSM connector Im Lieferumfang des EVO Intera II sind der 4-polige bzw. 5-polige Gegenstecker zum Anschluss des Le- sers enthalten. Diese sind verpolungssicher und wer- den von Datafox mit aufgedruckter Belegung ausge- liefert. PTSM 5- PTSM 4-...
  • Seite 73 Aufnahme von Einzeladern bis d=1,5mm inkl. Einhängung zur Zugentlastung. Adern wie dargestellt verlegen. Einstellung des Näherungssensors Der Näherungssensor befindet sich am rechten Rand: Die Einstellung erfolgt über das DatafoxStudioIV unter Konfiguration -> Näherungssensor: Handbuch Datafox KYO Cenloc Seite 67 Datum: 05.01.2021 Version: 04.03.15.XX...
  • Seite 74 Verdrahtungsplan für einen Busanschluss mit einem Intera 2: Bus Nr. 1 EVO-ZK-Leser Uv >max. 200 m bei 0.6mm Stecker 4 polig für ZK-Bus Stecker 5 polig für ZK-Bus max. 42V; 2A Versorgungsspannung für Türöffner Handbuch Datafox KYO Cenloc Seite 68 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 75: Zutrittskontrolle Ii Mit Evo Agera

    Hintergrundbeleuchtung in RGB-Farben. Die Steuerung der LED wird aus- schließlich von der Firmware des Lesers gesteuert. Zutritt verweigert = rot Zutritt gestattet = grün - Bios aktiviert = blau - Handbuch Datafox KYO Cenloc Seite 69 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 76: Anzeigen Für Den Zk-Status

    Fehlerausgaben Der Leser steht in ständiger Kom- Fehler munikation mit dem Master. Kommunikation Für den Fall das die Kommunika- tion unterbrochen wird, wird dies am Leser mit dem Text:Fehler Kommunikation. Handbuch Datafox KYO Cenloc Seite 70 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 77: Bios-Menü

    Allgemeine Konfiguration In der Allgemeinen Konfiguration können folgende Informationen abgerufen werden: - Installierte Firmware, Seriennummer - Speicherbelegung für den Bilderspeicher - Transpondertest für den Im Setup des Masters konfigurierten Transponder. Handbuch Datafox KYO Cenloc Seite 71 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 78: Display Konfiguration

    "Abschlusswiderstand" entweder ein – oder ausgeschal- tet. Hinweis: Handelt es sich um den letzten oder einzigen Leser im RS485 – Bus, so muss der Ab- schlusswiderstand eingeschaltet werden. Handbuch Datafox KYO Cenloc Seite 72 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 79: Funktionserweiterung Für Die Zutrittskontrolle 2

    Da dies nur ein Türmodul ist, muss hier keine Action ausge- führt werden. Leser über RS232 (L3) 3000 Wird an diesem Leser eine Buchung getätigt, wird jede Ac- tion mit der ID 3000 ausgeführt. Handbuch Datafox KYO Cenloc Seite 73 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 80: Tabelle Time

    Gruppe 20 kann den Eingang L2 nicht benutzen. Nur der Werkstattleiter und der Hausmeister können das Tor öffnen. Der Hausmeister ist aber nicht berechtigt, die Dauer- öffnung von hier aus zu aktivieren. Handbuch Datafox KYO Cenloc Seite 74 Datum: 05.01.2021 Version: 04.03.15.XX...
  • Seite 81 Tabelle Identification Group Menace ActiveStart ActiveEnd Active Beschreibung 1111 2005-01-01 2099-12-31 Werkstattleiter 2222 2005-01-01 2099-12-31 Angestellte 3333 2005-01-01 2099-12-31 Hausmeister Hausmeister 2, Transponder für Schlie- 4444 2005-01-01 2099-12-31 ßung Handbuch Datafox KYO Cenloc Seite 75 Datum: 05.01.2021 Version: 04.03.15.XX...
  • Seite 82 Taster am Bedienfeld im Fahrstuhl für die Etage, in der der Mieter wohnt, für 20 Sekunden freigegeben. In der Aufzugskabine ist ein Transponderleser angebracht und die Steuerung (KYO Cenloc) befin- det sich auf der Kabine.
  • Seite 83 Etage 1102 2005-01-01 2099-12-31 Etage erlaubt 1104 2005-01-01 2099-12-31 Etage 1, 2 erlaubt Tabelle Time Weekdays TimeStart TimeEnd Beschreibung 1234567 00:01 23:59 24h gültig an 7 Tage in der Woche Handbuch Datafox KYO Cenloc Seite 77 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 84: Beschreibung Der Tabelle „Action2

    Zeit durchgeführt. (Automatische Zeitsteuerung) matische (int) Bei einer Zeitangabe ( 1 1234567 00:00-23:59) ist der Ausgang 24h 7 Tage eingeschaltet. Zeitsteuerung) ! Aktionen die hier ausgeführt werden, dürfen nicht mit Zutrittsaktionen gemischt werden! Handbuch Datafox KYO Cenloc Seite 78 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 85: Weitere Funktionen Für Zk

    Siehe hierzu Dokumentation DFComDLL DFCTable….. DFCPresence… Soft antipassback Hier wird eine Statusmeldung 251 ausgegeben, wenn ein und der Selbe Ausweis mehr als einmal den gleichen Raum betritt. Der Zutritt wird trotzdem zugelassen! Handbuch Datafox KYO Cenloc Seite 79 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 86: Liste Presence

    (int) Number RefLocation Referens zur Raumliste Location. (int) Zeitstempel, wann die Person den aktuellen Raum betrat Number TimeStamp (int) Integer Wert in Sekunden. -> Sekunden Wert ab dem 01.01.2000 00:00Uhr Handbuch Datafox KYO Cenloc Seite 80 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 87: Anbindung Ema (Einbruchmeldeanlage)

    Eingänge zur Steuerung und Statusabfrage der EMA konfiguriert. Weiterhin werden die PIN-Leser und die Codes zur Aktivierung/Deaktivierung definiert. Letztlich werden die Leser den einzelnen Alarmbereichen zugeordnet. Die Reihenfolge der Einträge in der „ReaderProps“ Liste spielt dabei keine Rolle. Handbuch Datafox KYO Cenloc Seite 81 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 88: Relais Und Digitale Eingänge Zur Steuerung (Type 2)

    OutArmPort. Das geschaltete Relais bedeutet dann: „Scharfschalten“, das Relais im Ruhezustand: „Unscharfschalten“. Falls keine Referenz „InRdyRead“ angegeben wird, ist die EMA jederzeit bereit, um scharf geschaltet zu werden. Handbuch Datafox KYO Cenloc Seite 82 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 89: Definition Der Codes Zum Ein- Und Ausschalten (Type 3)

    Falls ein Kreis nur ein- oder nur ausgeschaltet werden soll, tragen Sie in das andere Schaltcodefeld ein Minus ‚-‘ ein, da ‚0‘ einen gültigen Code darstellen würde! Achten Sie darauf, keinen Schaltcode doppelt zu vergeben, da das Verhalten der Anlage sonst ungewiss ist. Handbuch Datafox KYO Cenloc Seite 83 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 90: Zuordnung Der Leser Zu Ema-Bereichen (Type 4)

    Ein Leser darf sich auch in mehreren Alarmkreisen befinden. Für jeden Kreis wird dann ein eigener Eintrag in der Liste ReaderProps benötigt. An Lesern, die keinem Alarmkreis zugeordnet sind, kann jederzeit unter Berücksichtigung der restlichen ZK ‚normal‘ gebucht werden. Handbuch Datafox KYO Cenloc Seite 84 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 91: Ausweise Zur Ema-Schaltung Berechtigen

    Der Ausweis 59780 kann sowohl die EMA scharf- und unscharf schalten als auch ‚normal‘ Zutritt an den Türen bekommen. Group Duress ActiveStart ActiveEnd ActiveGeneral 51044 2018-01-01 2099-12-31 59780 2018-01-01 2099-12-31 59780 2018-01-01 2099-12-31 Handbuch Datafox KYO Cenloc Seite 85 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 92: Statuscodes

    Die eingegebene PIN passt nicht zu der hinterlegten. Die eingegebene PIN passt zu der hinterlegten. Timeout bei der Pin-Eingabe ) Bei diesen Statuscodes wird im Feld „Ausweisnummer“ der jeweilige EMA-Bereich [1..5] ange- geben. Handbuch Datafox KYO Cenloc Seite 86 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 93: Aktivierungsablauf Im Controller

    3.5.8.7. Aktivierungsablauf im Controller Handbuch Datafox KYO Cenloc Seite 87 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 94: Beispiel Readerprops-Tabelle

    In der Action2-Tabelle sind für die Öffnung der beiden Türen die Relais 1 und 2 des Controllers refe- renziert – diese Einstellung ist nicht für den EMA Abschnitt erforderlich. RefGroup RefTime RefReaderRelais PortOut Elapse RefReaderLED RefTimeRelais 1004 1005 Handbuch Datafox KYO Cenloc Seite 88 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 95: Automatische Relaisabschaltung Nach Öffnung Der Tür

    Zeit geöffnet wurden. Falls Türen durch eine Zeitsteuerung geöffnet, oder auf Dauer auf (Free Access) gestellt wurden, bleibt die Tür weiterhin geöffnet. Achtung: Es werden alle referenzierten Action Einträge auf Rücknahme geprüft. Auf eventuell re- ferenzierte Gruppen wird nicht geachtet. Handbuch Datafox KYO Cenloc Seite 89 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 96: Konfiguration Der Überwachten Tür

    Öffnungen zurückge- nommen. Falls das Relais auf Dauer Auf (FRA) oder Dauer Zu (BLA) steht, oder das Relais durch die Zeitsteuerung aktiviert wurde wird es nicht geöffnet. Handbuch Datafox KYO Cenloc Seite 90 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 97: Sonderfall Zeitlich Gesteuerte Relais

    Buchung auf dem Leser mit der ID 10 ausgeführt. Die Action schaltet das Relais 1 auf dem Controller für 10 Sekunden. Gleichzeitig wird die grüne LED auf dem Leser mit der ID 10 angeschaltet. Handbuch Datafox KYO Cenloc Seite 91 Datum: 05.01.2021 Version: 04.03.15.XX...
  • Seite 98 Türen, die durch eine ZK-Buchung zeitlich begrenzt entriegelt wurden, wieder verriegelt. Der Eintrag zur überwachten Tür aus Abbildung 1 sieht darin wie folgt aus: ReaderPorps.txt RefReader Type Mode RefReaderInput Input Handbuch Datafox KYO Cenloc Seite 92 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 99: Statusmeldungen Der Zutrittskontrolle

    Master-Ausweis korrekt, Zutritt gestattet. NUR-PIN-Eingabe ist korrekt, Zutritt gestattet. Online-TP. Online-PIN. Schließung durchgeführt Freier Zutritt am Leser Zutritt am Leser gesperrt / Leser blockiert /dauerhaft zu Online-Ergebnis des Servers: Kein Zutritt gewährt Handbuch Datafox KYO Cenloc Seite 93 Datum: 05.01.2021 Version: 04.03.15.XX...
  • Seite 100 Digitaler Ausgang 5 für die Dauer ELAPSE auf HIGH. 55 # Digitaler Ausgang 6 ist Low (Aus). 56 # Digitaler Ausgang 6 auf HIGH.(An). 57 # Digitaler Ausgang 6 für die Dauer ELAPSE auf HIGH. Handbuch Datafox KYO Cenloc Seite 94 Datum: 05.01.2021 Version: 04.03.15.XX...
  • Seite 101 Digitaler Ausgang 21 für die Dauer ELAPSE auf HIGH. 315# Digitaler Ausgang 22 ist Low (Aus). 316# Digitaler Ausgang 22 auf HIGH.(An). 317# Digitaler Ausgang 22 für die Dauer ELAPSE auf HIGH. Handbuch Datafox KYO Cenloc Seite 95 Datum: 05.01.2021 Version: 04.03.15.XX...
  • Seite 102 Die Zutrittsbuchung wird wegen eines scharf geschalteten EMA-Bereiches abgewiesen. Bei der Identifizierung wird zusätzlich eine PIN benötigt. Die eingegebene PIN passt nicht zu der hinterlegten. Die eingegebene PIN passt zu der hinterlegten. Timeout bei der Pin-Eingabe Handbuch Datafox KYO Cenloc Seite 96 Datum: 05.01.2021 Version: 04.03.15.XX...
  • Seite 103 Die ZK kann z.Zt. die Anfrage nicht bearbeiten. Die ZK benötigt die Listen. Der Bus-Typ (Datafox, PHG, ID-Tronic) passt nicht zu dem im Setup eingestellten Transponderverfahren,. Z.B.: Mifare+ HID, MyD, I-Code…etc. Fehler in der Anwesenheitssteuerung. Handle-Fehler in der Presence Liste Ereignis, dass das Inbetriebnahme-Menü...

  • Seite 104: Statusanzeige Der Zutrittsmodule Über Leds

    (ca. 1 s) Gelesene Karte ist Zutrittsberechtigt, zusätzlich akustisches Signal durch Summer (ca. 1s) an 3 x kurz Gelesene Karte ist nicht Zutrittsberechtigt blinkt Es wird eine PIN Eingabe erwartet Handbuch Datafox KYO Cenloc Seite 98 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 105: Onlinefunktionen Der Zutrittskontrolle

    Über die Rückantwort können Sie entsprechende Aktionen auf den Zutrittslesern durchführen: Die nachfolgenden Beispiele geben Ihnen einen Einblick über die Funktionen / Aktionen. Alle zu übergebenden Parameter entsprechen der Onlinefunktion über die DLL. Handbuch Datafox KYO Cenloc Seite 99 Datum: 05.01.2021 Version: 04.03.15.XX...
  • Seite 106 Hierzu wurden die neuen Schlüsselwörter „module“ und „master“ eingeführt. Diese müssen zusam- men genutzt werden und ersetzten somit das Schlüsselwort „access“. Achtung: Die Reihenfolge “access masktypduration” oder mastermodulemask typduration muss unbedingt eingehalten werden. status=ok&checksum=2482&access=010&mask=5&type=1&duration=2 status=ok&checksum=2482&master=1&module=010&mask=5&type=1&duration=2 Handbuch Datafox KYO Cenloc Seite 100 Datum: 05.01.2021 Version: 04.03.15.XX...
  • Seite 107 Sie können auch mehrere Aktionen für die ZK in einer Antwort ausführen. Die Gesamt- länge der Antwort darf dabei allerdings nicht 254 Zeichen überschreiten. Achtung: Es ist kein automatischer Wechsel der Online /Offline ZK über HTTP möglich, Es ist nur der Online-Modus möglich. Handbuch Datafox KYO Cenloc Seite 101 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 108: Online Über Dll-Anbindung

    Zutritt gewährt wird und gibt einen Befehl zur Ansteuerung des Relais im Türmodul zurück oder lässt den Buzzer ertönen und gibt über die LED’s eine optische Meldung aus. Mehr Informationen über die Funktionalitäten der DLL finden Sie in der Schnittstellenbeschreibung. https://www.datafox.de/downloads-software-masteriv-hardwareversion-v4.de.html?file=files/Data- fox_Devices/Downloads_Geraete_Zubehoer/001_MasterIV-Software/Data- fox_SDK_Windows_04.03.11.zip Handbuch Datafox KYO Cenloc Seite 102 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 109: Online/Offline-Zutrittskontrolle Mit Vorprüfung

    Läuft das Offline-Timeout ohne Antwort des Servers ab, so generiert die ZK einen weiteren Datensatz mit dem normalen Zutritts-Statuscode (also der Wert, der im Vorprüfungsdaten- satz eingetragen war - 500). Handbuch Datafox KYO Cenloc Seite 103 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 110: Quittierung Des Vorprüfungsdatensatzes

    1 = Aktion annehmen ID der Gruppe. Falls in der Action2-Liste eine Gruppen-ID zur Öffnung benö- Group tigt wird. (Die Ausweis-ID befindet sich nicht in der Identification-Liste) Beispiele: df_ao_ac2=1 df_ao_ac2=0,1234 Handbuch Datafox KYO Cenloc Seite 104 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 111: Dll-Funktion: Dfcquitrecordext()

    [in,out] paramLength nach param kopierte Länge des Antwortparameters. Rückgabewerte Fehler bei Ausführung. Keine Quittung benötigt. Online-Datensatz quittiert. Wiederholt einen Online-Datensatz quittiert. Offline-Datensatz quittiert. Wiederholt einen Offline-Datensatz quittiert. Seit 04.03.12 enthalten. Handbuch Datafox KYO Cenloc Seite 105 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 112: Sonderfall: Identifikation Nicht Möglich

    Diese Gruppe muss dann zusätzlich beim Quittieren des Vorprüfungsdatensatzes übermittelt wer- den. Mit diesem Mechanismus können z.B. Besucherausweise ohne Übertragung von Listen auf den Zu- trittscontroller direkt im Server abgebildet werden. Handbuch Datafox KYO Cenloc Seite 106 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 113: Funktionen Für Zk Und U&Z

    Funktionsweise: Die elektronischen Schließsysteme lesen einen RFID-Chip / Karte und übermitteln die gelesenen Informationen an die Datafox ZK. Die Datafox ZK entscheidet dann anhand der Zutrittslogik ob die Tür geöffnet wird oder nicht. Aufbaubeispiel mit integriertem Funkmodul in dem KYO-Inloc.

  • Seite 114: Verdrahtungsplan Der Verschiedenen Zk-Busanschlüsse Mit Externem Funkmodul

    Aufbaubeispiel KYO Cenloc V4 mit zwei externen Funkmodulen. Bus Nr. 12V über Netzteil o- Reichweite ca. 10m TCP / IP (LAN) der Terminal/Box Bus Nr. RS 485 ZK Bus-ID 1 Reichweite ca. 10m Bus Nr. RS 485 ZK Bus-ID 2...

  • Seite 115: Inbetriebnahme Der Schließzylinder

    2.) Das Knaufmodul wird durch Einstecken und gleichzeiti- ges Drehen in das Zylindergehäuse montiert. (A+B) 3.) Um den Demontagemodus zurückzusetzen, die De- montagekarte oder einen berechtigten Transponder vor das Knaufmodul halten. (C) Handbuch Datafox KYO Cenloc Seite 109 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 116: Einrichten Des Funknetzwerkes

    Einlernen: Um einen Funkschließzylinder mit dem FSM zu verbinden (der Funkschließzylinder kom- muniziert dann nur noch mit diesem FSM) Achtung: Vergewissern Sie sich der Schließzylinder nicht an zwei Funkmodulen gleichzeitig angelernt werden. Handbuch Datafox KYO Cenloc Seite 110 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 117: Batteriewechsel / Status / Lebensdauer

    Batteriezustand der Funkschließzylinder in Phase 0 (voll) Batteriezustand der Funkschließzylinder in Phase 1 Batteriezustand der Funkschließzylinder in Phase 2 Batteriezustand der Funkschließzylinder in Phase 3 (leer) Funkschließzylinder in Batteriewechselmodus gesetzt Handbuch Datafox KYO Cenloc Seite 111 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 118: Wechseln Der Zk-Master Id / Knob Active Time

    Knauf des Funkschließzylinders, wird die Funkverbindung zum FSM aufgebaut und die Verbindung bleibt solange aktiv wie die Knob Active Time ist. Sinnvolle Werte sind zwischen 2 bis 10 Sekunden. Standardmäßig ist diese Zeit auf 3 Sekunden eingestellt. Handbuch Datafox KYO Cenloc Seite 112 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 119: Optische Und Akustische Signale Des U&Z Schließzylinders

    Kein Ton  (außer Reichweite) kurz  kurz  = = rot blinkt rot leuchtet  = = grün blinkt grün leuchtet – = langer tiefer Ton = kurzer hoher Ton Handbuch Datafox KYO Cenloc Seite 113 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 120: Optische Und Akustische Signale Des U&Z Türdrückers

    Servicekey. (A+B) 3.) Im Anschluss können die vorhandenen Ausweise, wie in Punkt 9.1 beschrieben, wieder angelernt werden. Hierbei wird der erste vorgehaltene Ausweis zur Batteriewechselkarte und der zweite zur Demontage- karte. Handbuch Datafox KYO Cenloc Seite 114 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 121: Unterstützte Transponderverfahren Und Einschränkungen

    - Lesen UID - Lesen Datei (max. 220Byte) nicht unterstützt wird - Random UID (Echte UID bei Random UID Ausweisen lesen) Legic Prime und Legic Advant aktuell sind keine Einschränkungen bekannt. Handbuch Datafox KYO Cenloc Seite 115 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 122: Servicekey Beschädigt / Verloren

    Innen- und Außenbereich (je nach Produktausführung). Versorgungsspannung: 8-20V= oder 8-16 V~ Stromverbrauch: Typ. 10mA (Ruhe), max. 50mA (Senden/Empf.) Abschattungen vermeiden! Beim Einsatz im Außenbereich sind die äußeren Rahmenbedingungen zu prüfen. Handbuch Datafox KYO Cenloc Seite 116 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 123: Dauer-Öffnung Bei Uhlmann&Zacher Funkbeschlägen

    15:59 eine Dauer-Öffnung bis 16:59 durchgeführt werden. Diese wird dann nicht um 16:00 zurückgenommen. Die uns bekannten Türbeschläge haben nur eine mehrfarbige LED zur Signalisierung. Daher mischen sich hier rot und grün zu gelbem Licht. Handbuch Datafox KYO Cenloc Seite 117 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 124: Rücknahme Einer Dauer-Öffnung

    3.5.16.4. Zusammenfassung Dieses Verfahren ermöglicht eine Dauer-Öffnung von Türen mit U&Z-Beschlägen, die hinsichtlich der Energiebilanz optimal ist (es wird keine dauerhafte Funk-Verbindung benö- tigt) bei Strom-Ausfall in den verriegelten Zustand übergeht. Handbuch Datafox KYO Cenloc Seite 118 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 125: U&Z-Dauer-Öffnung Einer Tür (Variante 2 - Klassischer Modus)

    Modus bei den Zylindern (de-)aktivieren. Dieser Aus- weistyp wird nachfolgend mit Dauer-Auf-Ausweis bezeichnet. Beispiel für einen solchen Eintrag in der „Identification“-Liste: Group Duress ActiveStart ActiveEnd ActiveGeneral 123456 2017-01-01 2018-01-01 6 Handbuch Datafox KYO Cenloc Seite 119 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 126: Led- Und Buzzer-Signalisierungen Des Zylinders Im Klassischen Modus

    Buchungswiederholungs- zeitraums Zweite Buchung dessel- Klassi- ben Dauer-Auf-Auswei- scher 2x kurz Wird dauer- ses innerhalb des Bu- Modus blinken + haft ausge- chungswiederholungs- nicht 2x piepen schaltet zeitraums aktiv Handbuch Datafox KYO Cenloc Seite 120 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 127: Bedienung /Aktivierung-Deaktivierung Des Office-Mode

    2 Karte muss aus dem Feld genommen (von der Klinke weg) werden. 3 Innerhalb der 15 Sekunden erneut Ausweis vorhalten. Klinke blinkt rot, rot mit 2 kurzen Piep-Tönen. Der Office-Mode ist somit deaktiviert! Handbuch Datafox KYO Cenloc Seite 121 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 128: Hinweise

    Der klassische Modus wird spätestens nach 12 Stunden automatisch deaktiviert, sofern er nicht zuvor durch den Anwender deaktiviert wird. Dadurch soll eine geöffnete Tür wieder ver- schlossen werden, wenn der Anwender vergessen hat den klassischen Modus zu deaktivie- ren. Handbuch Datafox KYO Cenloc Seite 122 Datum: 05.01.2021 Version: 04.03.15.XX...

  • Seite 129: Technische Daten Kyo Cenloc

    GPS-Empfänger / Receiver 50 Channels, GPS L1 frequency C/A, GALILEO Open Ser- vice L1 Technische Änderungen vorbehalten. Bei Zweifelsfällen bitte das aktuelle Prospekt mit den neusten technischen Daten unter www.datafox.de laden Handbuch Datafox KYO Cenloc Seite 123 Datum: 05.01.2021 Version: 04.03.15.XX...
  • Seite 130 Office-Mode 121, 123 Office-Mode-1 121 Office-Mode-2 123 Online Zutritt 107 Tabellenbeschreibung 93 TCP/IP 29 USB 23, 26 USV 5 WLAN 31 Zeitsteuerung 49 Zutritt Statusmeldungen 84 Tabellenbeschreibung 52 Zutrittskontrolle 49, 97 Handbuch Datafox KYO Cenloc Seite 124 Datum: 05.01.2021 Version: 04.03.15.XX...
