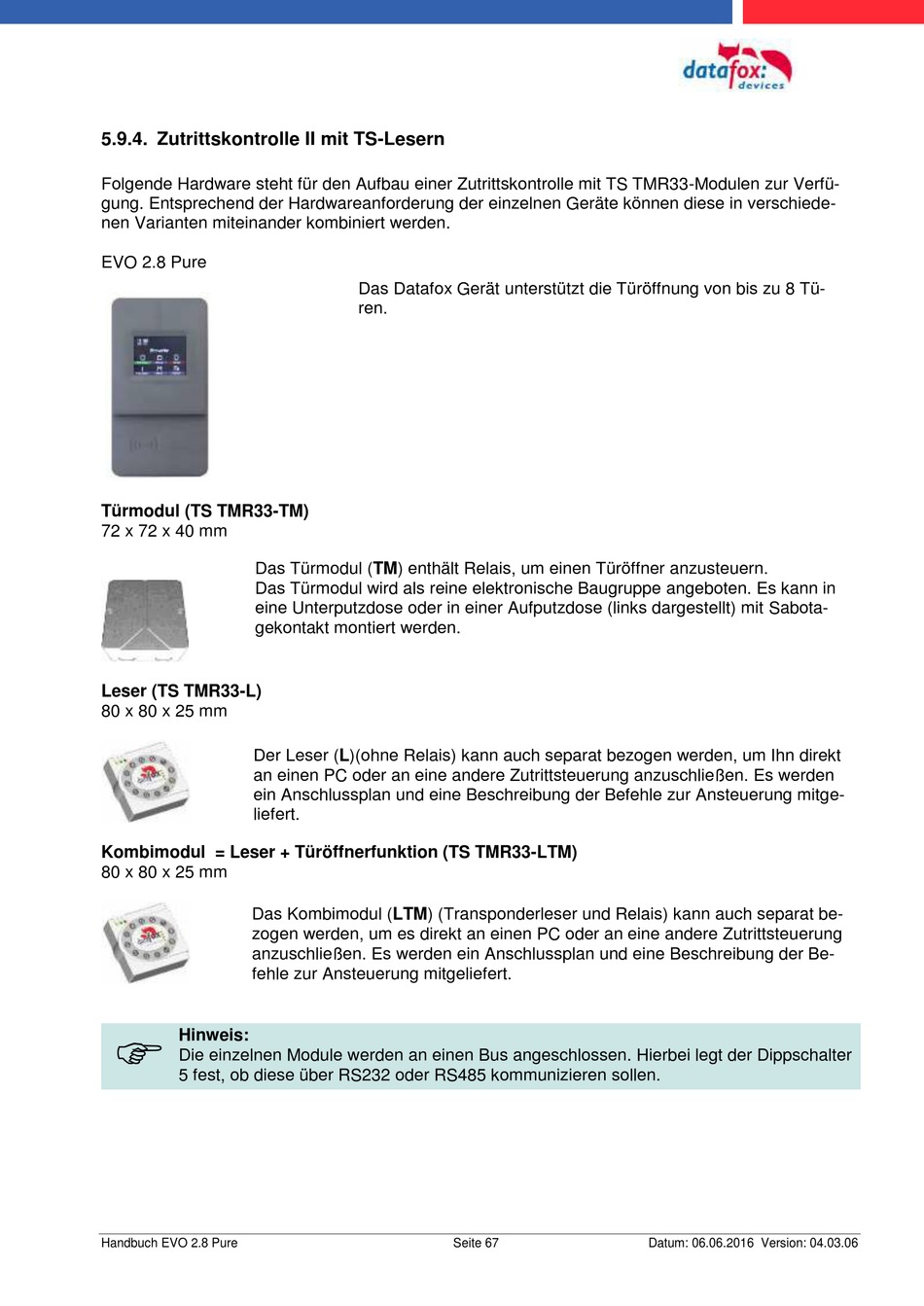

5.9.4. Zutrittskontrolle II mit TS-Lesern
Folgende Hardware steht für den Aufbau einer Zutrittskontrolle mit TS TMR33-Modulen zur Verfü-
gung. Entsprechend der Hardwareanforderung der einzelnen Geräte können diese in verschiede-
nen Varianten miteinander kombiniert werden.
EVO 2.8 Pure
Türmodul (TS TMR33-TM)
72 x 72 x 40 mm
Das Türmodul (TM) enthält Relais, um einen Türöffner anzusteuern.
Das Türmodul wird als reine elektronische Baugruppe angeboten. Es kann in
eine Unterputzdose oder in einer Aufputzdose (links dargestellt) mit Sabota-
gekontakt montiert werden.
Leser (TS TMR33-L)
80 x 80 x 25 mm
Der Leser (L)(ohne Relais) kann auch separat bezogen werden, um Ihn direkt
an einen PC oder an eine andere Zutrittsteuerung anzuschließen. Es werden
ein Anschlussplan und eine Beschreibung der Befehle zur Ansteuerung mitge-
liefert.
Kombimodul = Leser + Türöffnerfunktion (TS TMR33-LTM)
80 x 80 x 25 mm
Das Kombimodul (LTM) (Transponderleser und Relais) kann auch separat be-
zogen werden, um es direkt an einen PC oder an eine andere Zutrittsteuerung
anzuschließen. Es werden ein Anschlussplan und eine Beschreibung der Be-
fehle zur Ansteuerung mitgeliefert.

Hinweis:
Die einzelnen Module werden an einen Bus angeschlossen. Hierbei legt der Dippschalter
5 fest, ob diese über RS232 oder RS485 kommunizieren sollen.
Handbuch EVO 2.8 Pure
Das Datafox Gerät unterstützt die Türöffnung von bis zu 8 Tü-
ren.
