Mehrere externe Türen über RS485 - Bus
Hier muss das Türmodul zum Einsatz kommen, damit sich das Türöffner-Relais im geschützten Be-
reich befindet.

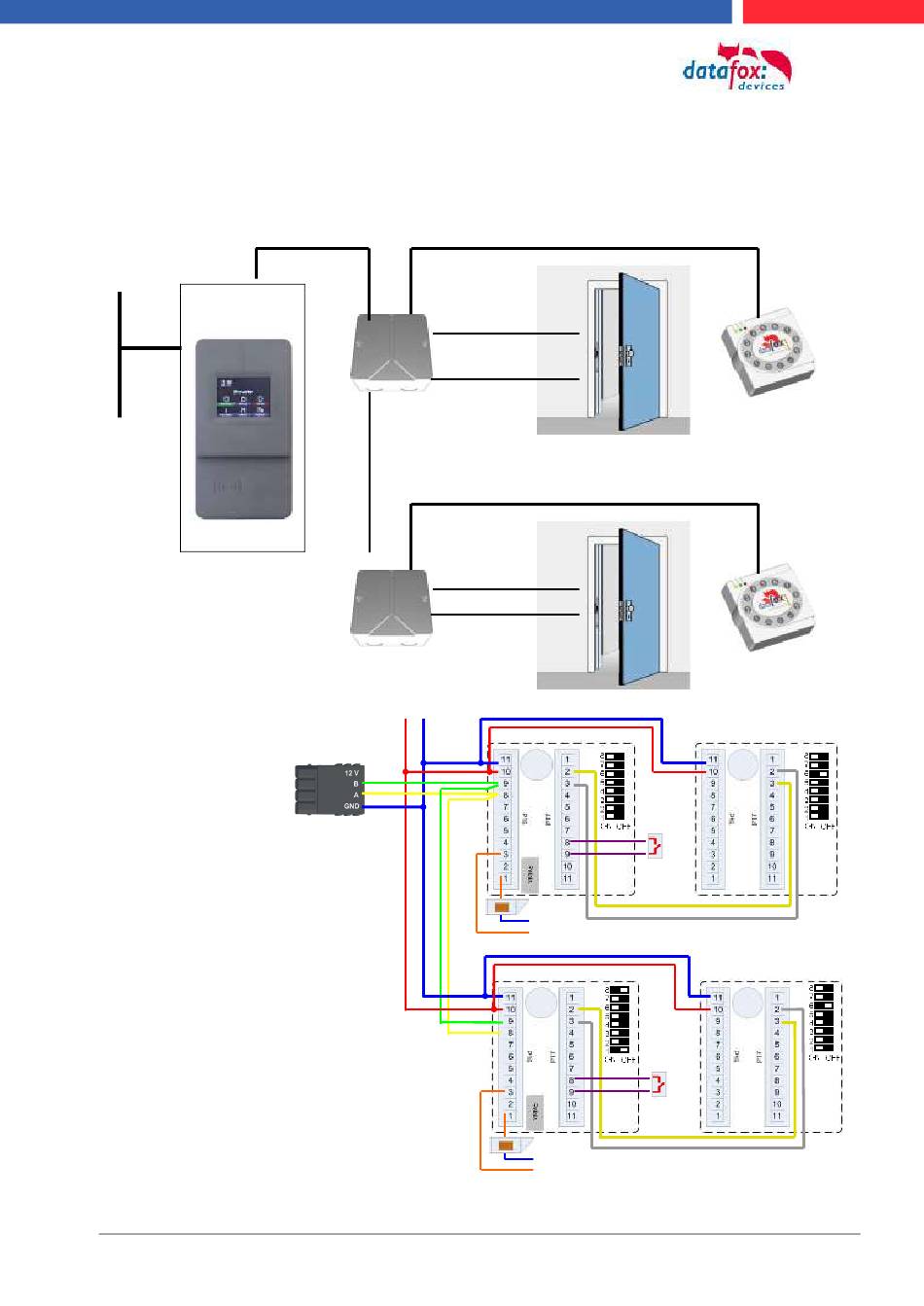

Übersichtsplan:
RS485 Verbindung
max. 1000 m
RS232/485
TCP/IP usw.
Verdrahtungsplan:
Handbuch EVO 2.8 Pure
RS232 Verbindung max. 15 m
Relais zum Türöffner
Eingang Türüberwachung
RS232 Verbindung max. 15 m
Relais zum Türöffner
Eingang Türüberwachung
12V
+
-
ext. max 42V 2A
Türöffner
Seite 70
Anschluss Lesemodul (L)
Art-Nr.:106020
Tür
Kontakt
Anschluss Lesemodul (L)
Art-Nr.:106020
Tür
Kontakt
ext. max 42V 2A
Türöffner
Datum: 06.06.2016 Version: 04.03.06
Lesemodul (L)
Art-Nr.:106020
