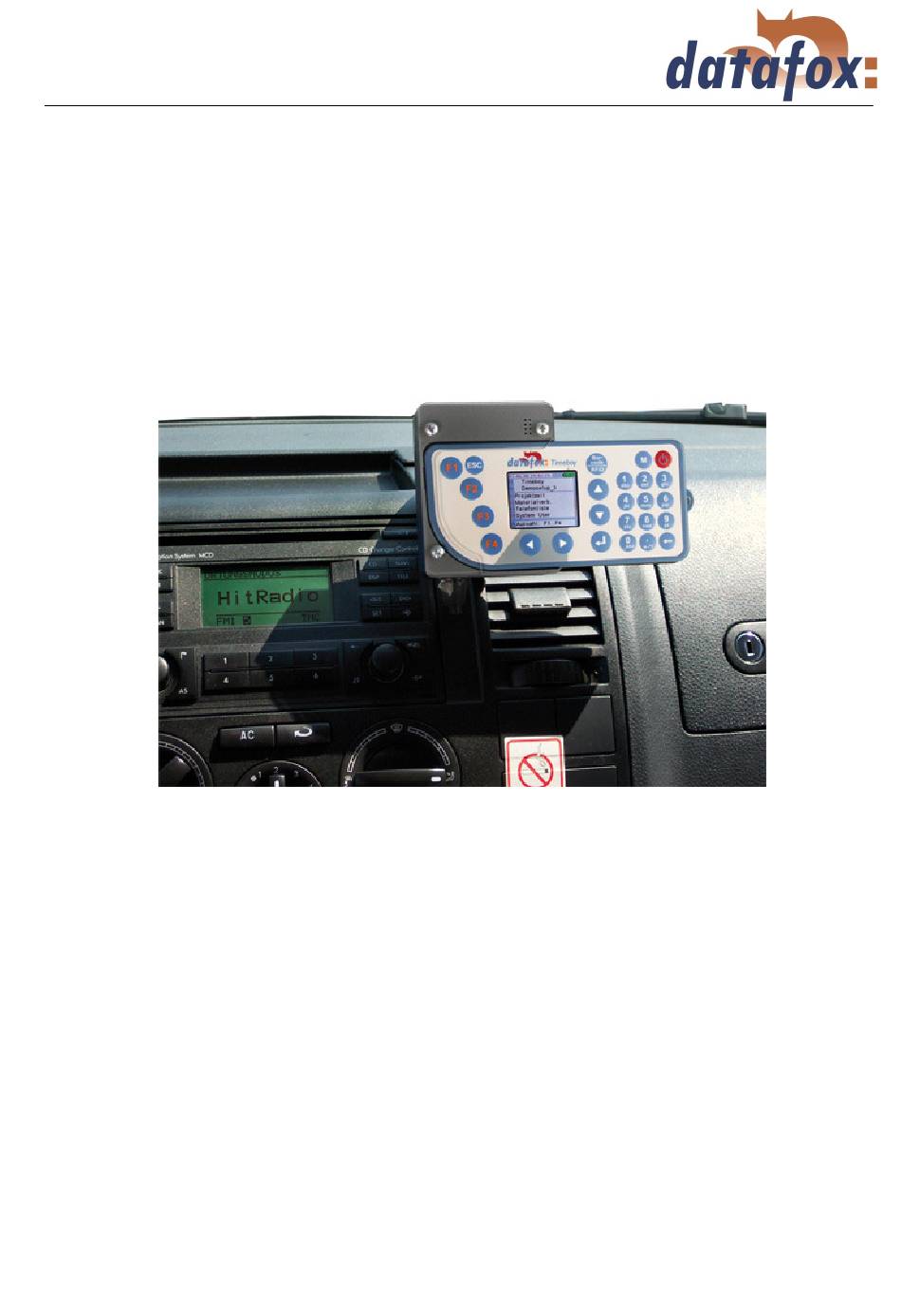

Fahrzeugdatenlogger für Timeboy, Hardware-Version 3
Einbau- und Einstellanleitung
Verfasser: Matthias Hartung, Datafox GmbH, Tel.: 036967-595-0
Index: V 4.7
vom:
10.06.2013
Fahrzeugdatenlogger für Timeboy III
Hardware-Version 3
Einbau- und Einstellanleitung
Datafox Fahrzeugdatenlogger für Timeboy III, Einbau_Einstellanleitung HW-Version 3, V4.7.doc
Seite: 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Datafox Timeboy III
Inhaltszusammenfassung für Datafox Timeboy III
- Seite 1 Fahrzeugdatenlogger für Timeboy, Hardware-Version 3 Einbau- und Einstellanleitung Verfasser: Matthias Hartung, Datafox GmbH, Tel.: 036967-595-0 Index: V 4.7 vom: 10.06.2013 Fahrzeugdatenlogger für Timeboy III Hardware-Version 3 Einbau- und Einstellanleitung Datafox Fahrzeugdatenlogger für Timeboy III, Einbau_Einstellanleitung HW-Version 3, V4.7.doc Seite: 1...
-
Seite 2: Inhaltsverzeichnis
4.1 Einstellung der Parameter (Setup)................7 4.2 Eichfahrt ........................11 4.3 Parameter für Entfernungsdatensatz setzen ............12 4.4 Einstellung und Test der Fahrzeugfreigabe ............. 13 LED Status ........................14 FAQ ..........................15 Datafox Fahrzeugdatenlogger für Timeboy III, Einbau_Einstellanleitung HW-Version 3, V4.7.doc Seite: 2... -
Seite 3: Einleitung
Zusatzfeld zur Übernahme von GV (ab Firmware V 3.2.2 Fahrzeugdatenlogger ) Zusatzfeld 2 ASCII 20 Zusatzfeld zur Übernahme von GV (ab Firmware V 3.2.2 Fahrzeugdatenlogger ) Speichervolumen: ohne Zusatzfelder 500 Datensätze, mit Zusatzfelder 312 Datensätze Datafox Fahrzeugdatenlogger für Timeboy III, Einbau_Einstellanleitung HW-Version 3, V4.7.doc Seite: 3... -
Seite 4: Einbau
Eingang 2 Eingang 1 Ein Firmwareupdate des Fahrzeugdatenloggers kann nur durch Datafox erfolgen, sollten Anfragen dazu bestehen, setzen Sie sich mit Ihrem Händler oder Datafox in Verbindung. Einbau Der Einbau des Fahrzeugdatenloggers ist durch eine Fachkraft unter Berücksichtigung der entsprechenden Normen und Herstellervorgaben durchzuführen. Es ist dabei auf eine richtige Leitungsführung, Absicherung und Montagetechnik zu achten. -
Seite 5: Anschluss Fahrzeugdatenlogger An Fahrzeug
Fahrzeugfreigabe nicht direkt über das Freigaberelais geführt werden, da dieses nur 1 Ampere an Strombelastung zulässt. Binden Sie aus diesem Grund ein zusätzliches Lastrelais ein, welches dem Strom und der Bordnetzspannung Ihres Fahrzeug-Typ entspricht. Datafox Fahrzeugdatenlogger für Timeboy III, Einbau_Einstellanleitung HW-Version 3, V4.7.doc Seite: 5... - Seite 6 = Dauer + von Batterie = geschaltetes + ohne Zündung = Zündung ein (nicht 15 a) = Steuerleitung Anlasser = Schmelzsicherung 1 A = Signalleuchte, um Fahrzeugfreigabe für Fahrer ersichtlich zu machen Datafox Fahrzeugdatenlogger für Timeboy III, Einbau_Einstellanleitung HW-Version 3, V4.7.doc Seite: 6...
-
Seite 7: Anschluss Gps-Empfänger An Fahrzeugdatenlogger
Einstellung der Parameter Vorbereitung: Übertragen Sie das Setup “Datafox Fahrzeugdatenlogger, Setup für Einstellen der Fahrzeugdaten- logger V4.1.tbs“ in das Timeboy (Datafox Produkt DVD oder im Downloadbereich der Homepage). Wichtiger Hinweis: Alle Einstellungen erfolgen bei ausgeschalteter Zündung. Bevor Sie eine Konfiguration beginnen können, müssen vorhandene Datensätze die seit Installation auf dem Fahrzeugdatenlogger verweilen... -
Seite 8: Fahrzeugdatenlogger Kann Konfiguriert Werden
Besteht eine Kommunikation zwischen Timeboy und dem Fahrzeugdatenlogger, dann wird der Status angezeigt: = Lesen aus TB Schreiben in TB = Lese Datum/Uhr aus TB = Lese Globale Variablen aus TB Datafox Fahrzeugdatenlogger für Timeboy III, Einbau_Einstellanleitung HW-Version 3, V4.7.doc Seite: 8... - Seite 9 Timeout Impuls sehen und auf Richtigkeit zur zu prüfen. Mit den Tasten ▲▼ können Sie durch die eingestellten Parameter blättern. Pfeiltasten, ESC Anzeigen Parameter t1 Timeout Impuls = 180 s Datafox Fahrzeugdatenlogger für Timeboy III, Einbau_Einstellanleitung HW-Version 3, V4.7.doc Seite: 9...
- Seite 10 F1 vor F2 zurück Mit den Tasten F1 und F2 kann zwischen Menü Daten sehen den Datensätzen gewechselt werden. Hinweise zum Datensatzaufbau finden Sie im Kap. 1.2 „» Datensatzaufbau“. Datafox Fahrzeugdatenlogger für Timeboy III, Einbau_Einstellanleitung HW-Version 3, V4.7.doc Seite: 10...
-
Seite 11: Impulse Für Test Wert
Warten Sie, bis der „Bed-Stop“ in der Kopfzeile und der „Kommunikationsstatus“ in der Fußzeile erloschen sind. Entnehmen Sie den Timeboy aus dem Fahrzeugdatenlogger. Starten Sie den Menüpunkt <Daten sehen>, um die Datensätze am Timeboy anzuzeigen. Datafox Fahrzeugdatenlogger für Timeboy III, Einbau_Einstellanleitung HW-Version 3, V4.7.doc Seite: 11... -
Seite 12: F1 Vor F2 Zurück
Mit ESC gelangen Sie in das Hauptmenü. In der Zeile K2 erscheint „konfigdocking“. Stecken Sie nun das Gerät in Fahrzeugdatenlogger ein. Sollte „Bed-Stop“ und „Status“ in der Anzeige erscheinen, warten Sie bis dieses erlischt. Die Parameter wurden nun auf den Fahrzeugdatenlogger übertragen. Datafox Fahrzeugdatenlogger für Timeboy III, Einbau_Einstellanleitung HW-Version 3, V4.7.doc Seite: 12... -
Seite 13: Einstellung Und Test Der Fahrzeugfreigabe
„autofreigabe“ angezeigt. Stecken Sie nun den Timeboy in den Fahrzeugdatenlogger ein. Das Fahrzeug muss sich nun für den hinterlegen Zeitraum starten lassen. Eine ausführliche Erläuterung, wie eine Fahrzeugfreigabe in diesem Menü erstellt werden kann, finden Sie im Kap. 4.1 »Fahrzeugfreigabe. Datafox Fahrzeugdatenlogger für Timeboy III, Einbau_Einstellanleitung HW-Version 3, V4.7.doc Seite: 13... -
Seite 14: Led Status
Modul. Schlechter Empfang. V vor den GPS-Koordinaten. BLINKEN Speicher von Fahrzeugdatenlogger ist 800msec voll Beim Einschalten blinkt die LED zweimal 400 msec mit je 200 msec Pause nur zur Unterscheidung der Version. Datafox Fahrzeugdatenlogger für Timeboy III, Einbau_Einstellanleitung HW-Version 3, V4.7.doc Seite: 14... -
Seite 15: Faq
GPS-Maus Navilock zum Fahrzeugdatenlogger. Trennen Sie die Empfangsleitung der GPS-Maus PIN 1 (Weißes Kabel an GPS-Maus) oder (Schwazes Kabel am Fahrzeugdatenlogger). Die Funktion ist auch mit 3 Leitungen gewährleistet. Datafox Fahrzeugdatenlogger für Timeboy III, Einbau_Einstellanleitung HW-Version 3, V4.7.doc Seite: 15...
