Anschlussbeispiel eine Tür ohne I/O-Box:
TCP/IP

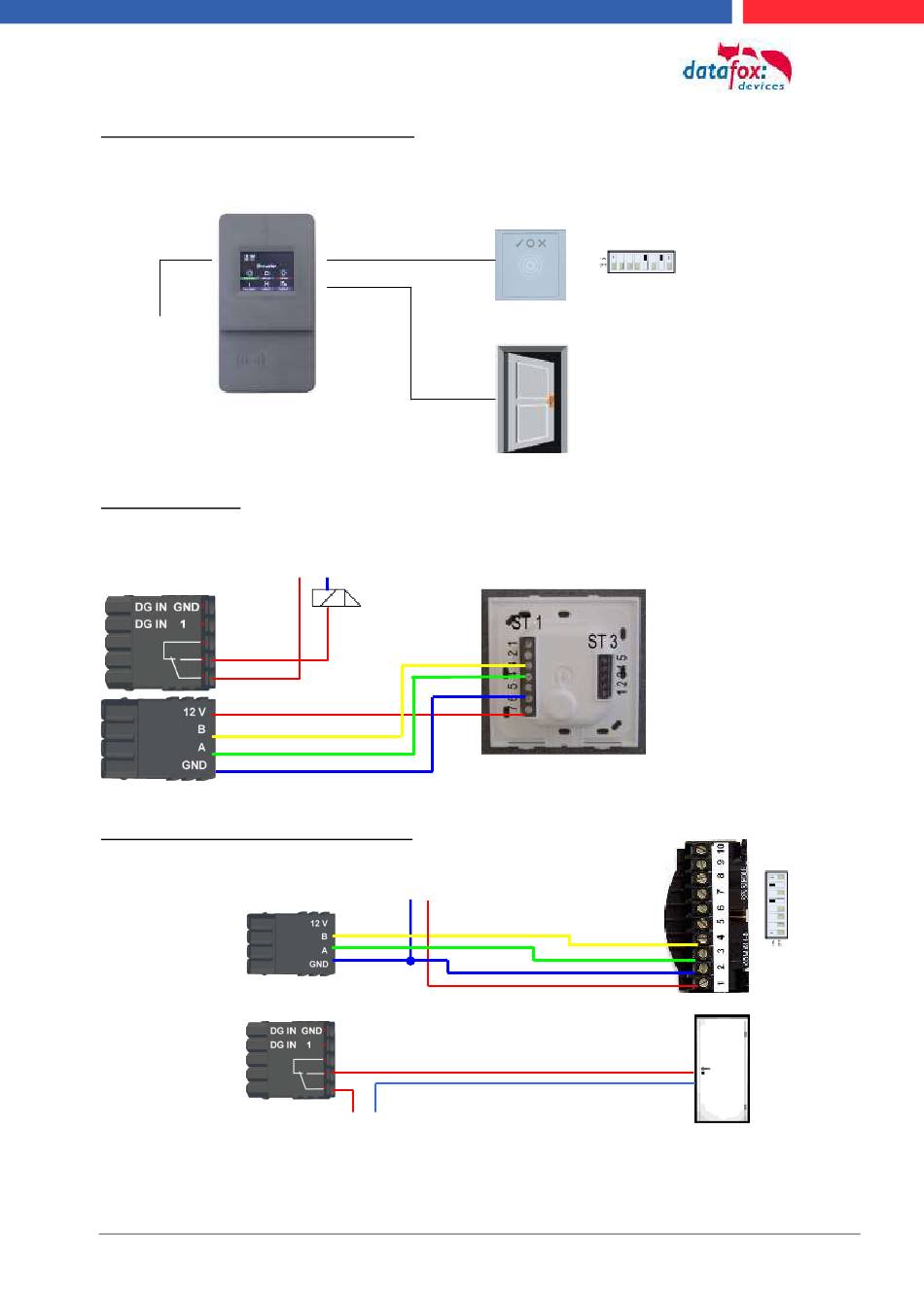

Verdrahtungsplan:
Verdrahtungsplan für einen Siedle-Leser:
Handbuch EVO 2.8 Pure
RS485
Türöffner
max. 42 V; 2A
Spannungsversorgung für Türöffner
+
-
Netzteil 12 V DC für ZK-Leser
-
+
3A
+
-
max. 42V; 2A
Versorgungsspannung für Türöffner
Seite 58
Busadresse
Bus Nr. 1
Siedle-ZK-Leser
Datum: 06.06.2016 Version: 04.03.06
