5.8.5. Kommunikation der V4 Terminals über RS485
5.8.5.1.

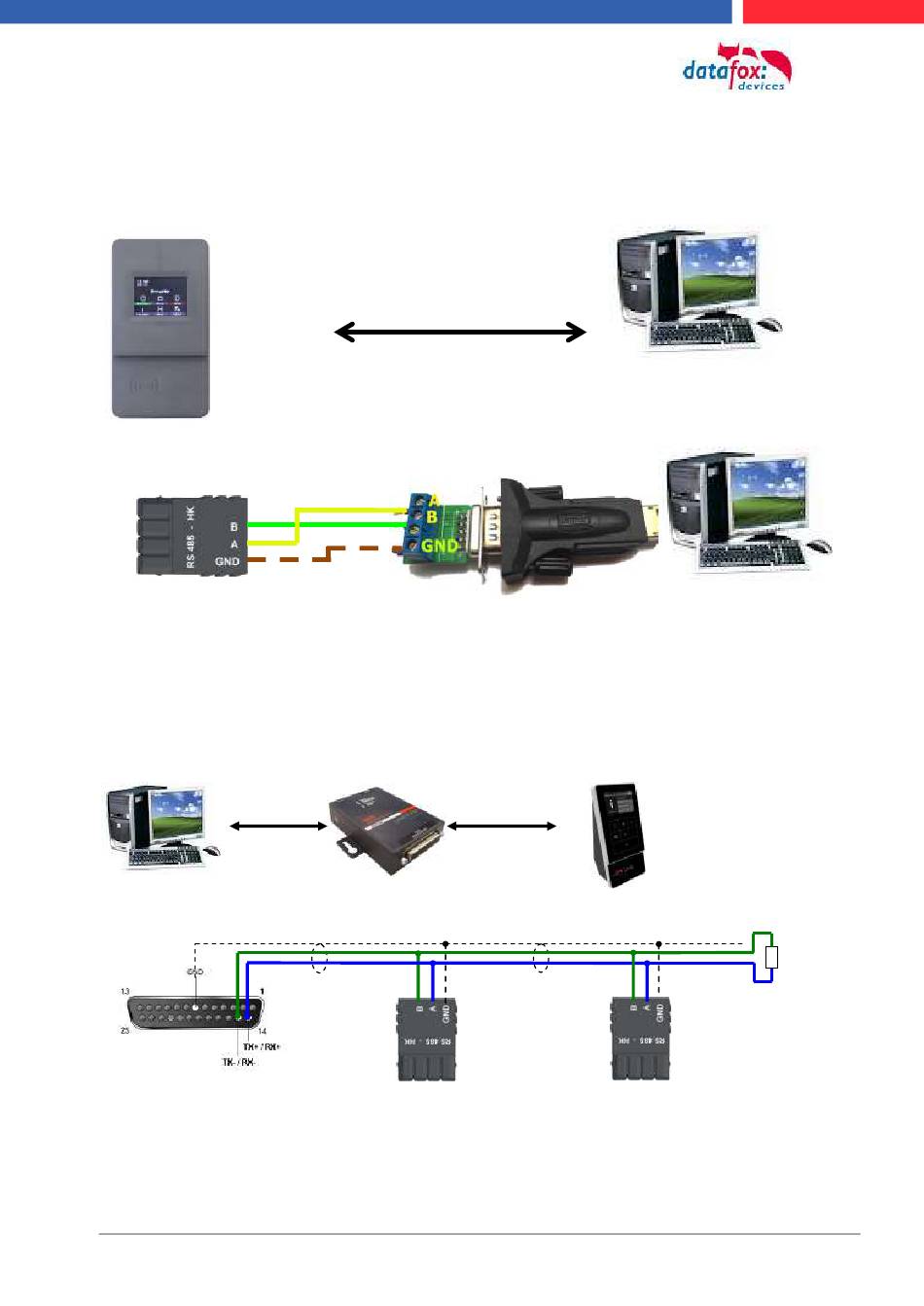

Anschluss RS485 zum PC
RS 485 Anschluss
am Terminal
5.8.5.2.
Anschluss EVO Terminal an RS485 über Comserver Lantronix
TCP/IP
Stecker
Pin 15 - BUS B
Pin 14 - BUS A
Pin 7 - GND
Handbuch EVO 2.8 Pure
RS 485 zum PC
bis 1000m
USB - RS485
Adapter am PC
RS485
Stecker 4 Pol.
BUS A
BUS B
Pin 1 - GND
Seite 44
120 Ohm
Stecker 4 Pol.
BUS A
BUS B
Pin 1 - GND
Datum: 06.06.2016 Version: 04.03.06
