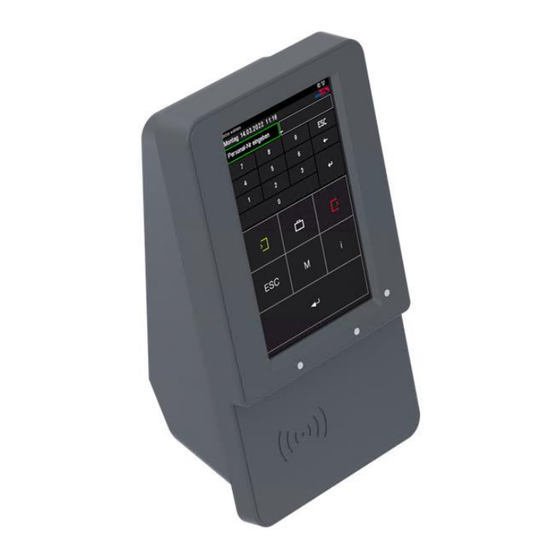

Datafox EVO 5.0 Pure Handbuch

Flexible datenerfassung mit methode
Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
Handbuch
Datafox EVO 5.0 Pure
Flexible Datenerfassung mit Methode

Werbung

loading

Verwandte Anleitungen für Datafox EVO 5.0 Pure

Inhaltszusammenfassung für Datafox EVO 5.0 Pure

  • Seite 1 Handbuch Datafox EVO 5.0 Pure Flexible Datenerfassung mit Methode...
  • Seite 2 Vervielfältigung des gesamten Dokumentes oder Teile daraus, bedürfen der schriftlichen Zustim- mung durch die Datafox GmbH. Die Geltendmachung aller diesbezüglichen Rechte, insbesondere für den Fall der Erteilung von Patenten, bleibt der Datafox GmbH vorbehalten. Die Übergabe der Dokumentation begründet keinerlei Anspruch auf Lizenz oder Benutzung der Soft- oder Hardware.
  • Seite 3 Datafox - DVD ersichtlich: Datafox MasterIV, SW-Versionsliste Stand xxx.pdf. Die Datei befindet sich auf der Datafox DVD und zum Download auf der Homepage. Bitte beachten Sie auch die Hinweise in den einzelnen Kapiteln im Handbuch. Die Updates stehen im Download- portal auf unserer Internetseite www.datafox.de...
  • Seite 4 Installation des EVO 5.0 .................... 17 5.2.3. Fehlersuche bei der Inbetriebnahme des EVO 5.0 ............. 17 5.3. Bedienung und Anzeigeelemente des EVO 5.0 Pure ..........18 5.3.1. Aufbau und Bedienung des EVO 5.0 Pure ..............18 5.3.2. Display und Bios des EVO-Line 5.0 Pure ..............19 5.3.2.1.
  • Seite 5 Kommunikation der V4 Geräte über USB ..............55 5.6.1.1. Automatische Erkennung über USB für V4 Terminals ..........56 5.6.1.2. USB Treiberinstallation für Datafox Geräte HW V4 ............ 57 5.6.2. Kommunikation über USB-Stick (Host) ..............60 5.6.2.1. Fehlermeldungen bei USB-Stick (Host) ..............61 5.6.3.
  • Seite 6 Wechseln der ZK-Master ID / Knob Active Time ............158 5.7.17.7. Optische und akustische Signale des U&Z Schließzylinders ........159 5.7.17.8. Optische und akustische Signale des U&Z Türdrückers........... 160 Handbuch Datafox EVO 5.0 Pure Seite VI Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 7 Technische Daten EVO 2.8 /3.5 /5.0 Pure 6.1. Module Kommunikation ..................198 6.2. Module Zutritt ......................198 6.3. Module I/O (MDE) ....................198 6.4. Module verschieden ....................198 FAQ & Fragen und Antworten Index Handbuch Datafox EVO 5.0 Pure Seite VII Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 8 Zu Ihrer Sicherheit Sicherheitshinweise für den Umgang mit den Datafox Produkten Das EVO 5.0 darf nur bestimmungsgemäß entsprechend den Angaben im Benutzerhandbuch betrieben werden. Führen Sie keinerlei Fremdgegenstände in Öffnungen und Anschlüsse ein. Das Gerät darf nicht geöffnet werden. Sämtliche Wartungs- und Instandsetzungsarbeiten dürfen nur durch autorisiertes Fachpersonal...
  • Seite 9 2. Einleitung Datafox Datenterminals wurden speziell für die Anforderungen an eine moderne Personalzeiterfas- sung entwickelt, deren Nutzer hohe Ansprüche an ein flexibles und edles Design stellen. Durch das Datafox Embedded-Konzept wird zusätzlich auch die Funktion der Zutrittskontrolle abgedeckt. Alle relevanten Daten können mit neuester Technik erfasst und sofort an die Auswertesoftware übertra- gen werden.
  • Seite 10 Aufgrund der technischen Weiterentwicklung können Abbildungen, Funktionsschritte, Abläufe und technische Daten geringfügig abweichen. Das Datafox Gerät wurde mit dem Ziel entwickelt, ein flexibles und leicht zu integrierendes Ter- minal zur Datenerfassung zu schaffen, welches in verschiedensten Einsatzgebieten verwendet werden kann. Das Gerät ist robust und leicht zu bedienen. Durch das PC-Setuppro- gramm DatafoxStudioIV sparen Sie Zeit, da das Gerät schnell und leicht für die Aufgabenstel-...
  • Seite 11 Hinweise geben um Ihr Setup noch leistungsfähiger zu ge- stalten, dass die Eingabe am Gerät sicher und schnell erfolgen kann. Hinweis: Die Datafox-Geräte bieten durch das DatafoxStudioIV sehr viele Funktionen und Funktionskombinationen, wodurch es bei Updates nicht möglich ist, alle Funktionen ...
  • Seite 12 Extreme Umwelteinflüsse können das Gerät beschädigen oder zerstören und sind daher zu vermei- den. Dazu gehören Feuer, extreme Sonneneinstrahlung, Wasser, extreme Kälte und extreme Hitze. Beachten Sie bitte das jeweilige Typenschild des Gerätes. Handbuch Datafox EVO 5.0 Pure Seite 5 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 13 Hier bieten sich z.B. Unterputzkästen mit Frontplatte an. Bei Klingelanlagen/Briefkastenanlagen/Schranken sind in der Regel bereits Montageplatten vorhanden, die dafür Ansicht versenkter genutzt werden können. Einbau in einer Frontplatte / Montageplatte. Handbuch Datafox EVO 5.0 Pure Seite 6 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 14 3.5. Reparatur Die Datafox Geräte sind bis auf den Austausch wartungsfrei. Die Geräte die über ein Garantie-Siegel verfügen dürfen nur von autorisiertem Fachpersonal geöffnet werden. Kontaktieren Sie im Falle eines Defektes Ihren Fachhändler oder die Datafox Service-Hotline. Liegt ein definitiver Defekt vor, können Sie das Gerät auch direkt zu Datafox einsenden.
  • Seite 15 Tastatur und Fingerprintmodule sind vor- sichtig zu reinigen. Zulässig sind feuchte Tücher mit: - Wasser - Seifenlauge - Glasreiniger - Sagrotan - antifect® N liquid (Desinfektionsmittel für Geräte im medizinischen Bereich.) Handbuch Datafox EVO 5.0 Pure Seite 8 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 16 Einrichtungen Ihres Fahrzeuges nicht durch das Gerät beeinträchtigt werden. Um einen Missbrauch der SIM-Karte zu vermeiden, denken Sie bei Verlust oder Diebstahl des Ge- rätes daran, die SIM-Karte sofort sperren zu lassen. Handbuch Datafox EVO 5.0 Pure Seite 9 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 17 Elektronikmüll schützt das menschliche Leben und die Umwelt. Für mehr Informationen über die Entsorgung von Elektro- und Elektronikmüll wenden Sie sich bitte an die lokalen Stellen, wie Rathaus oder Müllentsorgungsunternehmen. Handbuch Datafox EVO 5.0 Pure Seite 10 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 18 Software 4.2. Voraussetzungen für den Betrieb der Datafox-Geräte Sie benötigen einen 230 V Netzanschluss für das Datafox Gerätenetzteil, um das Datafox Gerät in Betrieb zu nehmen. Je nach eingestellter Hauptkommunikation benötigen Sie ein entsprechendes Übertragungsmedium bzw. Anschlussleitung. Hauptkommunikation: ...
  • Seite 19 Hier empfehlen wir, die Geräte mit einem POE Modul auszustatten, wenn eine „USV“ genutzt wer- den soll. Schließen Sie die Geräte dann über einen POE-Switch an und versorgen Sie den Switch über eine Standard USV. Handbuch Datafox EVO 5.0 Pure Seite 12 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 20 Beschreibung Gerätedateien (*.hex) der Master – Geräte, werden in einem gemeinsamen Firmwaredateiarchiv ausgeliefert. Dieses besitzt die Endung dfz (steht für Datafox Zip). Statt wie bisher die Geräteda- teien (*.hex), werden nun einfach die Firmwaredateiarchive (*.dfz) angegeben. Dies gilt für das DatafoxStudioIV und die DLL.
  • Seite 21 Eine neue Version des DatafoxStudioIV, arbeitet nicht mit einer älteren DLL. 4.4.6. DatafoxStudioIV und Geräte-Setup Mit dem DatafoxStudioIV wird ein Geräte-Setup (Anwendungsprogramm) für das Datafox-Gerät er- stellt. Das heißt, nur die Funktionen, die in der DatafoxStudioIV Version zum Zeitpunkt der Erstel- lung zur Verfügung standen, wurden auch im Setup definiert.
  • Seite 22 Bei einem Firmware-Downgrade ist die Firmware aus technischen Gründen immer zweimal auf das Gerät zu übertragen. Fehler in der Displayanzeige des Gerätes nach der ersten Übertragung können ignoriert werden. Handbuch Datafox EVO 5.0 Pure Seite 15 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 23 Kommen externe Module (z.B. Zutrittskontrolle, Signalverarbeitung über die digitalen Eingänge) mit einer externen Spannungsversorgung zum Einsatz, vergewissern Sie sich, dass alle Grenzwerte (max. Spannung und Strom) eingehalten wurden, bevor Sie das System in Betrieb nehmen. Handbuch Datafox EVO 5.0 Pure Seite 16 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 24 IP im Gerät und der Anwendung (Studio) prüfen  Ping auf IP Einstellung „Aktive Verbindung“ im Bios ?  auf nein umstellen   auf nein umstellen  Einstellung „HTTP“ im Bios ? Handbuch Datafox EVO 5.0 Pure Seite 17 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 25 5.3. Bedienung und Anzeigeelemente des EVO 5.0 Pure 5.3.1. Aufbau und Bedienung des EVO 5.0 Pure Das Terminal verfügt Whalweise über einen kapazitiven oder resistiven Touch. Display und Touchbereich Der obere Bereich ist für Anzeigen, Eingaben, Listenanzeige und Menüs. Im unteren Bereich können individu- elle Touch Layouts hinterlegt werden.
  • Seite 26 USB Host (Speichern der Daten auf USB - Stick) GSM mit Statusanzeige z.B.[10]. o GPRS mit Statusanzeige z.B. [33] siehe „Statusmeldungen am Display“. Mobilfunkmodem ist aus Mobilfunkmodem ist ein geschaltet, aber keine Verbindung zum Provider. Handbuch Datafox EVO 5.0 Pure Seite 19 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 27 In Menüs und Eingabeketten werden die im Setup hinterlegten Kopfzeilen 3 und 4 angezeigt. Während der Übertragung eines Setups, Firmware-Updates oder neuer Fingerprint Daten geht das Gerät in den Systemstopp und zeigt den Text “Systemstopp“ in diesem Fenster. Handbuch Datafox EVO 5.0 Pure Seite 20 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 28 5.3.2.2. Aufbau Display EVO 5.0 Pure im Bios-Menü In das Bios-Menü gelangt man, in dem man „ESC“ und „ENTER“ gleichzeitig drückt. Ist ein Bios- Passwort gesetzt, kann dies hier eingegeben werden. Anzeige im Biosmenü: Zum Auswählen der jeweili- gen Menüs, einfach mit dem Finger darauf tippen.
  • Seite 29 Steht das Gerät auf DHCP (Ja), können Sie die IP -Adresse nicht mehr per Hand ändern. Die vom Server zugewiesene IP wird Ihnen aber angezeigt. IP – einstellen TCP / IP - Einstellungen: Handbuch Datafox EVO 5.0 Pure Seite 22 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 30 Segment eingestellt sein. Bsp.:  ab Segment 4 - Hitag 2 - Mifare Classic  ab Sector 0 Block 1 Ansonsten wird nur Typ und Version des Transponderlesers angezeigt. Handbuch Datafox EVO 5.0 Pure Seite 23 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 31 Dieses Menü finden Sie unter „Benutzereinstellungen“  „Touch“. Hier kann die korrekte Funktion des Touch- Bildschirmes überprüft werden. Zum Verlassen des Menüs mit zwei Fingern für drei Sekunden gedrückt halten Handbuch Datafox EVO 5.0 Pure Seite 24 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 32 Ja  speichert die Änderungen und verlässt das Menü. Nein  verlässt das Menü ohne die Änderungen zu Speichern. Durch ESC findet man sich wieder im Änderungsmenü, und kann die getroffenen Änderungen noch einmal ansehen. Handbuch Datafox EVO 5.0 Pure Seite 25 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 33 Netzwerke die nicht in Reichweite sind, oder die SSID nicht aussenden hinzugefügt werden. Achtung: Aktuell wird bei der Eingabe mit SSID jedoch nur die Verbindung mit WPA2 Netzen un- terstützt. Handbuch Datafox EVO 5.0 Pure Seite 26 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 34 Benutzereinstellungen Tastatur Eingabe  Hinweis: Die Eingabe des SSIDs und des Schlüssels sind auf 32 Zeichen begrenzt. Als Eingabe sind Werte des Latin1 Zeichensatzes erlaubt, mit Ausnahme der Steuerzeichen. Handbuch Datafox EVO 5.0 Pure Seite 27 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 35 Dieses Symbol zeigt Ihnen an, ob eine Bewegung erfasst wurde: Keine Bewegung! Bewegung erfasst! Sensor ist ausgeschaltet: Der Umgebungslicht Sensor passt die Helligkeit des Displays automatisch an das Umgebungslicht an. Handbuch Datafox EVO 5.0 Pure Seite 28 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 36 Näherungs- und Umgebungslichtsensoren Wenn ein Datafox-Terminal nicht benutzt wird, soll es in einem Stromsparmodus sein. Dis- play und Backlights sollen aus oder nur ganz schwach aktiv sein. Dadurch soll Energie ge- spart werden, zusätzlich wird auch die Lebensdauer von LED oder Displaybacklights erheb- lich verlängert.
  • Seite 37 Der Umgebungslichtsensor steuert die Helligkeit des Displays unabhängig vom Näherungs- sensor. Bei hellem Umgebungslicht wird das Backlight mit der eingestellten Helligkeit be- trieben. In dunklerer Umgebung wird der Wert automatisch auf bis zu 10% reduziert. Handbuch Datafox EVO 5.0 Pure Seite 30 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 38 Bei AE-MasterIV V4, PZE-MasterIV V4 und PZE-MasterIV Basic V4 ist der Designer nur für Farbdisplay anwendbar. Mit dem Display-Designer bietet Datafox die Möglichkeit für Partner und Anwender die Darstellung den Wünschen entsprechend anzupassen. Aber Achtung aufgrund der notwendigen Bedienfolgen kann das keine komplett freie Gestaltung sein, sondern es müssen schon Dinge wie Kopfzeilen, Menüstrukturen und Fußzeilen gewährleistet sein.
  • Seite 39 Die Geräte werden im Standard „PZE“ Design ausgeliefert. Dieses Design ist auch als Standard beim ersten Erstellen eines neuen Designs im Display-Designer voreingestellt. F-Tasten werden im Hauptmenü nicht angezeigt. Handbuch Datafox EVO 5.0 Pure Seite 32 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 40 Bilder für Funktionstasten des EVO 4.3 / 4.6 / 2.8 / 3.5 / 5.0 hochladen Unter diesem Menüpunkt „Tasteneinstellungen“ können Sie die Bilddatei für jede Funktionstaste importieren. Beispielbild für die Tastenbilder: Handbuch Datafox EVO 5.0 Pure Seite 33 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 41 übertragen werden. Bei den Dateibezeichnungen müssen folgende Namensgebungen eingehalten werden: Dateiname für erfolgreiche Datenspeicherung: save_ok.bmp Dateiname für Warnung bei fast vollem Speicher: save_warning.bmp Dateiname für Fehler bei vollem Speicher: save_error.bmp Handbuch Datafox EVO 5.0 Pure Seite 34 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 42 Zum Aktivieren der Grafik genügt es, sie zum Gerät zu übertragen. D.h. sowie sie im Gerät vorliegt, wird sie beim Wechsel ins Hauptmenü bevorzugt angezeigt. Nach wie vor sind durch Wischen die anderen, im Display-Designer aktivierten Hauptmenüseiten zu erreichen. Handbuch Datafox EVO 5.0 Pure Seite 35 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 43 Standard PZE PZE im Fuchs-Design dunkel PZE im Fuchs-Design hell Hinweis:  Touch-Daten und diese Bilder für den Touchbereich finden Sie im Installationsver- zeichnis vom DatafoxStudioIV „Laufwerk(c:) \Datafox_StudioIV\StudioIV 04.03.19.03\data\touch“ Handbuch Datafox EVO 5.0 Pure Seite 36 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 44 Farbdisplay zur Verfügung. Für EVO 2.8 Pure, EVO 3.5 Pure und EVO 3.5 Universal ist dieses Feature nicht möglich, da sonst die F-Tasten zur Bedienung nicht mehr dargestellt werden könnten. Handbuch Datafox EVO 5.0 Pure Seite 37 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 45 Terminal übertragen. Sind diese nicht in einem Eingabefeld verwiesen, werden die Bilder auch nicht angezeigt. Beachten Sie in diesem Fall, dass der verfügbare Speicherplatz im Terminal dadurch verringert wird. Handbuch Datafox EVO 5.0 Pure Seite 38 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 46 Mit der Installation des DatafoxStudioIV erhalten Sie verschiedene Designbeispiele für die Geräte. Über den Button „Design Beispiele“ lassen sich diese öffnen. Die Beispiele werden von Datafox nach und nach erweitert. Sollten Sie hierzu Anregungen und Wünsche haben, dann teilen Sie uns diese gerne mit. Handbuch Datafox EVO 5.0 Pure Seite 39...
  • Seite 47 Je nach Personengröße wird eine Installationshöhe von 1,20 bis 1,40 m empfohlen. Wenn das Gerät mit Fingerscanner ausgestattet ist, sollten Sie das Gerät 5 cm bis 10 cm höher anbrin- gen. Handbuch Datafox EVO 5.0 Pure Seite 40 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 48 5.4.2. Alle Maßangaben für das EVO 2.8/3.5/5.0 Terminal Die passende Bohrschablone finden Sie hier: https://www.datafox.de/downloads-evo-line-28.de.html?file=files/Datafox_Devices/Downloads_Module_Zubehoer/230_Mon- tage/114051%20EVO%203.5%20Pure%20Bohrschablone.pdf Tischständer: https://www.datafox.de/downloads-evo-line-43.de.html?file=files/Datafox_Devices/Downloads_Module_Zubehoer/230_Mon- tage/11x081%20EVO%20Tischstaender%20BG%20%2B%20Geraete.pdf Blatt für die Montagezeichnung für alle Geräte: https://www.datafox.de/downloads-evo-line-28.de.html?file=files/Datafox_Devices/Downloads_Module_Zubehoer/230_Montage/Data- fox%20EVO%203.5%20Pure%20-%20EVO%204.3%20Montagezeichnung.pdf Handbuch Datafox EVO 5.0 Pure Seite 41 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 49 1 digitaler Eingang 2 digitaler Eingang 3 digitaler Eingang 4 digitaler Eingang Modulplatz 7 RS 232 Mini-DIN M004 + 5 V Ground / GND Modulplatz 8 TCP/IP - LAN RJ 45 Handbuch Datafox EVO 5.0 Pure Seite 42 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 50 12,95 Watt PoE+ IEEE 802.3at 25,4 Watt 21,90 Watt Erfolgt die Spannungsversorgung über POE, kann bei angeschlossener Zutrittskontrolle auch ein Externer Leser über den Anschluss der ZK mit versorgt werden. Handbuch Datafox EVO 5.0 Pure Seite 43 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 51 Variante 1: „Einspeisung POE“ direkt über den POE-Switch: LAN-Anschluss V4 Terminal POE-Switch Variante 2: „Einspeisung POE“ über einen separaten Einspeiser: LAN V4 Terminal Standard Switch ohne POE POE Einspeiser Handbuch Datafox EVO 5.0 Pure Seite 44 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 52 LAN - Out POE-Switch Splitter Variante 2: „Einspeisung POE“ über einen separaten Einspeiser: LAN-Anschluss V3, V2, V1 Terminal Standard Switch ohne POE Spannung Out LAN - Out Splitter POE Einspeiser Handbuch Datafox EVO 5.0 Pure Seite 45 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 53 5.5.3. Modulbaugruppen für Geräte der Hardware V4 5.5.3.1. Beschreibung der verschiedenen Erweiterungsmodule Die Datafox Geräte der Gerätegeneration V4 zeichnen sich besonders durch die variable Bestü- ckung von einzelnen Modulen aus. Je nach Gerät steht eine bestimmte Anzahl von Modulplätzen zur Verfügung.
  • Seite 54 006 Digital Input A3100005-03 4x anlog In 008 Analog Input Wie viele Modulplätze in dem jeweiligen Datafox Gerät zur Verfügung stehen, finden Sie im Geräte- handbuch unter dem Kapitel „Geräte-Anschluss“. 5.5.3.2. Bestückung von Modulen aus Gerät lesen Klicken Sie auf: „Konfiguration ...
  • Seite 55 Modulplatz 8, nur an diesem geht TCP/IP Wird auf TCP/IP verzichtet, kann hier auch ein anderes Modul bestückt werden. RS 485 für Zutritt können max. 4 Module bestückt werden. Handbuch Datafox EVO 5.0 Pure Seite 48 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 56 5.5.3.3. Wichtige Modulinformationen vom Gerät auslesen Klicken Sie auf: „Konfiguration  Gerätekonfiguration Bios“ dann auf „Status“ danach klicken Sie auf „Lesen“. Handbuch Datafox EVO 5.0 Pure Seite 49 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 57 Zustand der digitalen Ausgänge: Ausgang 1 ist hier links nach rechts fortlaufend. Analogeingänge von links nach rechts mit jeweilig aktuell anliegender Spannung. Zustand / Laufzeit von verwendeten Timern Anzahl der gespeicherten Datensätze im Gerät und belegter Speicher. Handbuch Datafox EVO 5.0 Pure Seite 50 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 58 Analogeingänge, 4 mal analog IN gemeinsame Masse; GND / Ground + 0-10 V Signal 4 + 0-10 V Signal 3 + 0-10 V Signal 2 + 0-10 V Signal 1 Handbuch Datafox EVO 5.0 Pure Seite 51 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 59 Bis 250 Hz Bei nur einem DigIn bis 0,0 … 1,5 V Eingang logisch 0 (low) 100 kHz möglich 3,5 V - 30 V Eingang logisch 1 (high) max. 30V Handbuch Datafox EVO 5.0 Pure Seite 52 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 60 5.5.3.10. 4 mal digital OUT aktiv-Hi (Plus geschaltet) Beispiel Anschluss Meldelampe, Modul 51 Die Störungs-Meldelampe kann auf diese Weise mit nur einem einzigen Stecker angeschlossen werden. Buzzer blue green Handbuch Datafox EVO 5.0 Pure Seite 53 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 61 Weiterhin ist der Anschluss für einen digitalen Ein- und Ausgang vorhanden. Die Belegung des Steckers sieht wie folgt aus: Wie die einzelnen Zutrittskomponenten angeschossen bzw. verdrahtet werden, finden Sie im Kapi- „Zutrittskontrolle“ Handbuch Datafox EVO 5.0 Pure Seite 54 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 62 Die Kommunikationsart des Gerätes ist abhängig von dessen Ausstattung. Hier sind alle Kommunikationsarten aufgeführt, welche in den Geräten möglich sind.  Hinweis: Datafox-Geräte sind in der Lage, die Daten verschlüsselt zu übertragen. „DatafoxStudioIV“. Mehr zu diesem Thema finden Sie im Handbuch Die Umschaltung der Kommunikation kann erfolgen: 1.
  • Seite 63 Wenn das Gerät per USB am PC angeschlossen ist, erfolgt keine Kommunikation über eine andere Schnittstelle wie Mobilfunk, IP etc. Wird USB wieder entfernt, schaltet das Gerät selbstständig auf die vorher eingestellte Hauptkommunikation um. Handbuch Datafox EVO 5.0 Pure Seite 56 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 64 5.6.1.2. USB Treiberinstallation für Datafox Geräte HW V4 Installation für Windows 7, 8, 8.1 und 10. Der USB Treiber ist ein kleiner Installer, der alle erforderlichen Einstellungen übernimmt. Führen Sie diese .exe einfach aus: Folgen Sie den Anweisungen am Bildschirm: Achtung: Es sind nur die zum Gerät mitgelieferten Treiber zu verwenden.
  • Seite 65 Installation der mit- gelieferten USB-Treiber. Nachdem Sie den MasterIV an den PC angeschlossen haben, wird das Terminal als neues USB-Device er- kannt und es beginnt die Installation der mitgelieferten USB-Treiber. Handbuch Datafox EVO 5.0 Pure Seite 58 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 66 „Datafox Virtual COM Port“. Über diesen COM Port können Sie mit dem Da- tafoxStudioIV oder Ihrer eige- nen Anwendung über die DFComDLL.dll eine Verbin- dung zum MasterIV Gerät aufbauen. Handbuch Datafox EVO 5.0 Pure Seite 59 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 67 Sie sehen die direkt im Display an diesem Symbol (Icon) Umstellen können Sie die Kommunikation im Biosmenü des Gerätes. USB - Stick konfigurieren: Der USB-Stick wird mit Hilfe des Datafox-StudioIV konfiguriert. Sie finden den Menüpunkt im StudioIV unter „Konfiguration“->USB-Stick konfigurieren. Weitere Erläuterungen finden Sie im Handbuch DatafoxStudioIV.
  • Seite 68 Fehler beim Prüfen des Handles, Datei ist nicht offen Fehler Datei ist schreibgeschützt Fehler Datensatzbeschreibung des Daten ist ungültig Fehler beim Firmwareupdate Fehler kein USB Stick angeschlossen Falsches Kommunikationspasswort Keine Listen Handbuch Datafox EVO 5.0 Pure Seite 61 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 69 Erstellen der Verzeichnisstrukturen  Passwortschutz einrichten  Seriennummerzuweisung hinterle-  Übertragung der Daten und Listen  Update am USB-Host Daten- Sätze ASCII - Datei Listen für Stamm- daten und Zutrittskontrolle Handbuch Datafox EVO 5.0 Pure Seite 62 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 70 Die Bezeichnungen der Textdateien (Listen oder Daten) können nur im Format 8 Punkt 3 selektiert werden. Das bedeutet, dass jede Textdatei auf Grund ihrer ersten 8 Zeichen einmalig sein muss. Handbuch Datafox EVO 5.0 Pure Seite 63 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 71 Schreiben der Daten auf dem USB – Stick haben. Es kann so zu einem Ab- bruch der Kommunikation mit dem USB – Stick kommen, wobei Datensätze beschä- digt werden können. Handbuch Datafox EVO 5.0 Pure Seite 64 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 72 Bei der nächsten Kommunikation mit dem USB – Stick wird das dort hinterlegte Kommunikations- passwort auf das Terminal übertragen. Das neue Passwort für das Terminal ist somit übernommen. **** Passwort erhalten Sie unter Angabe der Seriennummer bei Ihrem Vertriebspartner. Handbuch Datafox EVO 5.0 Pure Seite 65 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 73 „ESC“ und „F2“ bzw. durch den Aufruf des USB-Hostmenüs im Bios-> Benutzereinstellungen. Star- ten Sie den Datenbackup. Nach dem Bestätigen wird der Transfer gestartet und der Status im Dis- play wiedergegeben. Handbuch Datafox EVO 5.0 Pure Seite 66 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 74 Ab den Geräten der V4 übernimmt die Firmware des Mastergerätes die Übertragung per USB. Mit dem Update der Firmware am Master erhalten Sie automatisch auch die aktuellsten Trei- ber für die Datenübertragung an den USB-Stick. Handbuch Datafox EVO 5.0 Pure Seite 67 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 75 1-2 GB. Der Stick muss in FAT(16) formatiert sein. Hardwaregeneration V4 gilt: Der verwendete USB – Stick sollte maximal 32 GB haben. Der Stick muss in FAT(32) formatiert sein. Handbuch Datafox EVO 5.0 Pure Seite 68 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 76 „Konfiguration“  „LAN- / WLAN – Konfiguration (*.df0)“. Die LAN / WLAN Konfigurationen werden in einer Datei mit der Endung „*.df0“ abgelegt. Hier haben Sie nun die Möglichkeit die Datei zu bearbeiten, in das Datafox-Gerät zu laden (hochla- den) oder aus dem Gerät zu lesen (runterladen).
  • Seite 77 Drücken Sie ESC und ENTER gleichzeitig um in das Bios-Menü des Geräte zu gelangen. Bei Geräten ohne Tastatur drücken Sie länger auf das Logo. Mehr finden Sie im Kapitel „Bios-Menü“. Handbuch Datafox EVO 5.0 Pure Seite 70 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 78 Kommunikation TCP / IP über wLAN Allgemeine Info zu den verwendeten WLAN-Modulen. Es gibt 2 Verschiedene WLAN-Module die in die Datafox-Geräten integriert worden. 1.) Redpine – seit dem Jahr 2013 in den Geräten verbaut. 2.) Texas Instruments TI-CC3135 – seit dem Jahr 2021.03 in den Geräten verbaut.
  • Seite 79 Wir können nicht jeden auf dem Markt befindlichen Acsess-Point Testen. Daher ist es uns nicht möglich, einen Verbindungsaufbau zu jedem AP zu garantieren. In Planung befindet sich die Unterstützung für WPA3 und WPA2 Enterprise. Handbuch Datafox EVO 5.0 Pure Seite 72 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 80 Die Einstellung AES+WEP bedeutet bei machen AP’s, dass erst eine AES Verschlüsslung durchge- führt wird und danach noch zusätzlich mit WEP verschlüsselt wird. Stellen Sie für diesen Fall nur AES ein. Handbuch Datafox EVO 5.0 Pure Seite 73 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 81 Einblick auf die Einwahlparameter an den verschiedenen Standorten.  Hinweis: Bei automatischer Wahl der Konfiguration / Standort, wird immer zuerst versucht, die Ver- bindung mit dem Default-Schema aufzubauen. Handbuch Datafox EVO 5.0 Pure Seite 74 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 82 5.6.4.6. Verbindung der Terminals via TCP/IP DNS / DHCP Um ein Datafox EVO-Gerät über den Hostname zu erreichen sind zunächst einige Einstellungen im DNS-Server notwendig. (In unserem Beispiel Fall Windows-Server 2012) Es muss ein neuer Host (A)-Wert erstellt werden: Abkürzung...
  • Seite 83 Der Eintrag setzt sich wie folgt zusammen: Gerät Seriennummer Domain DHCP- Eintrag EVO 2.5 10245 .zentrale.de Evo25-10245.zentrale.de EVO 3.5 10246 .zentrale.de Evo35-10246.zentrale.de AE-Master 10247 .zentrale.de AE-10247.zentrale.de PZE-Master 10248 .zentrale.de PZE-10248.zentrale.de EVO 4.3 10249 .zentrale.de Evo43-10249.zentrale.de Handbuch Datafox EVO 5.0 Pure Seite 76 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 84 RS 485 Anschluss Adapter am PC am Terminal Passende Einstellung im DatafoxStudioIV für die Verbindung über RS 485: COM-Port Siehe Geräte-Manager Baudrate und Busnum- mer sind am Gerät im Bios-Menü einzustellen. Handbuch Datafox EVO 5.0 Pure Seite 77 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 85 Passende Einstellung im DatafoxStudioIV für die Verbindung über RS 485: IP und Port sind am Comserver einzustellen. Baudrate 38400 und Busnummer sind am Ge- rät im Bios-Menü einzu- stellen. Handbuch Datafox EVO 5.0 Pure Seite 78 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 86 Passende Einstellung im Comserver für die Verbindung über RS 485: Port: hier als Beispiel 8000 IP: hier als Beispiel 192.168.123.224 Handbuch Datafox EVO 5.0 Pure Seite 79 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 87 Erfahrung zeigt, dass bei anderen Anbietern mit häufigeren Einwahlen und da- mit auch verzögerter Datenübertragung und ggf. mit höheren Kosten gerechnet wer- den muss. Informationen zu M2M: http://www.t-mobile.de/business/machinetomachine/m2m-im-einsatz/0,23219,26762-_,00.html Handbuch Datafox EVO 5.0 Pure Seite 80 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 88 Im Gerät ist die http-Verschlüsselung aktiviert, im Server nicht Akkuspannung zu niedrig, Modem abgeschaltet Verbindung zum Provider nicht möglich bzw. Roaming nicht möglich Verbindungsabbau mit Provider Abschalten des Modems Handbuch Datafox EVO 5.0 Pure Seite 81 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 89 Geben Sie die Rufnummer immer mit einer Landesvorwahl an. Bsp.: +49161458 Es werden bis zu 128 SMS im Gerät gespeichert. Kommt dann eine weitere hinzu, wird die älteste SMS gelöscht (Ringspeicher). Handbuch Datafox EVO 5.0 Pure Seite 82 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 90 5.6.7.2. SMS empfangen Datafox MasterIV-Geräte, die mit einem GPRS-Modem ausgestattet sind, sind nun in der Lage eine SMS zu empfangen. Folgende Funktionen können dadurch realisiert werden: ► Anzeige, einer an das Gerät gesendeten SMS auf dem Display, wie es bereits durch DFCComSendMessage oder bei der HTTP-Rückantwort möglich ist.
  • Seite 91 In Beispiel a) wird zu dem im „Active-Mode“ hinterlegten Server eine Verbindung aufgebaut. Bei b) und c) werden Verbindungen auf Port 8000 zum jeweils genannten Server aufgebaut. Im letzten Beispiel wird versucht, eine Verbindung zum Datafox-Server an Port 4711 herzustellen. Handbuch Datafox EVO 5.0 Pure Seite 84 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 92 Überwachungsservice einer technischen Anlage bei Störung oä. Sollte die Regelung des Füllstandes mal abweichen, kann dies durch eine SMS gemeldet werden. Das Datafox MasterIV soll hier nicht als Regler, sondern nur als Benachrichtigung bei einer Abwei- chung dienen. Bei Bedarf kann auch ein Eingriff erfolgen.
  • Seite 93 Beim Einsatz von Kommentaren ist zu beachten, dass innerhalb einer Kommentarzeile keine Feld- werte angegeben werden können und die Kommentarzeile mit einem Semikolon beginnen muss. Eine Reader.txt (Reader Tabelle) könnte wie folgt aussehen: RefLocation RefAction PinGeneral Handbuch Datafox EVO 5.0 Pure Seite 86 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 94 Konfigurationslisten des Terminals verwendet, um einer Person Zutritt zu gewähren oder zu verweigern. Online/Offline nach Timeout ist eine Kombination. Ist der Server nicht erreichbar, kann das Terminal über seine Listen entscheiden, ob eine Person Zutritt erhält oder nicht. Handbuch Datafox EVO 5.0 Pure Seite 87 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 95 Türmodul mit der Busnummer 2. Reader.txt RefLocation RefAction PinGeneral Time.txt Weekdays TimeStart TimeEnd 12345 10:00 00:00 12345 16:00 00:00 1234567 07:00 19:00 Action.txt RefReader PortOut Elapse RefTime Handbuch Datafox EVO 5.0 Pure Seite 88 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 96 (bsp: Pin=1234, Duress=1 -> Bedrohungscode=1235; Pin=1234, Duress=6 -> Bedrohungscode=1230) 6= Daueröffnung bei U&Z-Zylindern 7 = EMA Schaltberechtigung 8 = Generelle Berechtigung (mit PIN-Abfrage) 9 = Generelle Berechtigung (keine PIN-Abfrage) Handbuch Datafox EVO 5.0 Pure Seite 89 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 97 Referenz auf die Action, die ausgeführt werden soll (z. B. ein Relais schalten). (int) Nummer Das Zeitmodell, welches angibt, wann der digitale Eingang geprüft wird. (0 = RefTime (int) darf nicht verwendet werden, der Eintrag ist sonst ungültig) Handbuch Datafox EVO 5.0 Pure Seite 90 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 98 Zeit durchgeführt. (Automatische Zeitsteuerung) (int) Bei einer Zeitangabe (1 1234567 00:00-23:59) ist der Ausgang 24h 7 Tage eingeschaltet. ! Aktionen die hier ausgeführt werden, dürfen nicht mit Zutrittsaktionen gemischt werden! Handbuch Datafox EVO 5.0 Pure Seite 91 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 99 Umgebungstemperatur, Schutzart -20 °C bis +70 °C, IP65 Transponder Leseverfahren 125kHz Mifare Legic Hitag 1+2+S Mifare Classic Legic prime Unique EM4102 Mifare Desfire Legic advant Titan EM4450 Mifare Ultralight Handbuch Datafox EVO 5.0 Pure Seite 92 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 100 ! neu RS 485-Daten „B“ DIP-Schalter RS 485-Daten „A“ Bei älteren Lesern darf die Spannungs- versorgung max. betragen. Bei diesen Lesern fehlt die Span- nungsangabe auf dem Typenschild. Torx T8 Handbuch Datafox EVO 5.0 Pure Seite 93 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 101 Verdrahtungsplan für einen Busanschluss mit einem EVO-Leser: Bus Nr. 1 EVO-ZK-Leser Uv >max. 200 m bei 0.6mm Stecker 4 polig für ZK-Bus Stecker 5 polig für ZK-Bus max. 42V; 2A Versorgungsspannung für Türöffner Handbuch Datafox EVO 5.0 Pure Seite 94 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 102 RS485 Türöffner - EVO Gerät - KYO Oneloc - AE-Master DC Spannungs- versorgung RS485 RS485 Türöffner DC Spannungs- versorgung RS485 RS485 Türöffner DC Spannungs- versorgung RS485 weitere Leser möglich Handbuch Datafox EVO 5.0 Pure Seite 95 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 103 Eintrag für Knoten Eintrag für Leser am KYO Oneloc Achtung: Dip-Schalter am Leser immer Busadresse 1 Mastergerät mit ZK z.B.: - KYO Inloc - EVO Terminal - KYO Oneloc - AE-Master Handbuch Datafox EVO 5.0 Pure Seite 96 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 104 RS485 Oneloc als Master Spannungsversorgung 12V max. 2A RS485 Spannungsversorgung RS485 12V max. 2A Spannungsversorgung RS 485 R = 120 Ohm weitere Leser Abschlusswiderstand möglich direkt am letzten Knoten Handbuch Datafox EVO 5.0 Pure Seite 97 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 105 - KYO Inloc RS485 Türöffner - EVO Gerät - KYO Oneloc - AE-Master 12V DC Spannungs- versorgung RS485 RS485 RS485 Türöffner 12V DC Spannungs- versorgung RS485 RS485 weitere Leser möglich Handbuch Datafox EVO 5.0 Pure Seite 98 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 106 Oneloc 2 Achtung: Dip-Schalter am Leser immer Busadresse 1 Eintrag 2’ten Leser Tür 2 Mastergerät mit ZK z.B.: - KYO Inloc - EVO Gerät - KYO Oneloc - AE-Master Handbuch Datafox EVO 5.0 Pure Seite 99 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 107 Bus Nr. 030 für KYO Oneloc det wird. für Oneloc 12V max. 2A 1 Leser Bus Nr. 040 weitere Leser möglich R = 120 Ohm Abschlusswiderstand direkt am letzten Knoten Handbuch Datafox EVO 5.0 Pure Seite 100 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 108 Transponder im Feld LED – Weiß = Leser im Schlafmodus (Abgeschaltet durch den Näherungssensor.) LED – Aus Lesebereit und die Hintergrundbeleuchtung RFID-LED ist an. LED – Blau (noch keine Funktion) Handbuch Datafox EVO 5.0 Pure Seite 101 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 109 Connection to the PTSM connector Im Lieferumfang des EVO Intera II sind der 4-polige bzw. 5-polige Gegenstecker zum Anschluss des Le- sers enthalten. Diese sind verpolungssicher und wer- den von Datafox mit aufgedruckter Belegung ausge- liefert. PTSM 5- PTSM 4-...
  • Seite 110 Einhängung zur Zugentlastung. Adern wie dargestellt verlegen. Einstellung des Näherungssensors Der Näherungssensor befindet sich am rechten Rand: Die Einstellung erfolgt über das DatafoxStudioIV unter Konfiguration -> Näherungssensor: Handbuch Datafox EVO 5.0 Pure Seite 103 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 111 Leser an einem RS485 Anschluss angeschlossen ist. nie gleichzeitig beide Versorgungen anschließen) Uv >max. 200 m bei 0.6mm Stecker 4 polig für ZK-Bus Stecker 5 polig für ZK-Bus max. 30V; 2A Versorgungsspannung für Türöffner Handbuch Datafox EVO 5.0 Pure Seite 104 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 112 51 x 48 x 22 mm (LxBxH) Die IO-Box als Zubehör für den RFID-Wandleser bzw. RELINO Leser besitzt zwei digitale Eingänge und zwei digitale Ausgänge. Als Schnittstelle kommt der I C-Bus zum Einsatz. Handbuch Datafox EVO 5.0 Pure Seite 105 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 113 Hierfür können 5 der max. 6 im Setup einstellbaren Keys verwendet werden. Achtung: Technische Daten für die PHG Zutrittsmodule finden Sie auf der Datafox DVD oder in unserem Downloadbereich. Beachten Sie bitte den Stromverbrauch der Module und der Spannungsabfall bei großen Ka- bellängen.
  • Seite 114 5.7.5.1. Anschluss der PHG-Leser Für den Anschluss der PHG-Module beachten Sie bitte die PHG Dokumentationen auf der Datafox CD unter: <Datafox DVD\MasterIV-Serie u. TimeboyIV\Datafox Geräte\Datafox_Zutritt-Module> In den PHG Dokumenten zu den einzelnen Modulen, wird die Anschlussbelegung und Konfiguration über die Dip-Schalter beschrieben. Um mit dem EVO 5.0 eine Zutrittskontrolle durchzuführen, muss die Option „Zutritt“...
  • Seite 115 RS485 I²C max. 1000 m max. 5 m Potentialfreier Relais-Kontakt PHG Leser Voxio I/O-Box Netzteil 12 V DC für ZK-Leser C max. 5m ISTY 2x2x0,8  / – / Handbuch Datafox EVO 5.0 Pure Seite 108 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 116 Verdrahtungsplan für einen VOXIO-Leser: max. 30 V; 2A Spannungsversorgung für Türöffner Verdrahtungsplan für einen Siedle-Leser: Bus Nr. 1 Siedle-ZK-Leser Netzteil 12 V DC für ZK-Leser max. 42V; 2A Versorgungsspannung für Türöffner Handbuch Datafox EVO 5.0 Pure Seite 109 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 117 Verdrahtungsplan für einen VOXIO-T-Z Leser: ! Der Leser Typ wird ab der FW 04.03.12.xx unterstützt. PHG Leser VOXIO-T-Z Netzteil 12 V DC für ZK-Leser max. 30V; 2A Versorgungsspannung für Türöffner Handbuch Datafox EVO 5.0 Pure Seite 110 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 118 Türöffner RS485 I²C max. 5 Leser 3 ON / OFF Potentialfreier Kontakt zum Türöffner weitere Leser letzter Leser letzter Leser Terminierung max. 1000 m DIP-Schalter 7 ON / OFF Handbuch Datafox EVO 5.0 Pure Seite 111 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 119 ISTY 2x2x0,8  / ~ Türöffner – / ~ weitere PHG-Leser Bei dem Anschluss des Türöffners sollte unbedingt eine Schutzschaltung integriert werden. Bei DC eine Feilaufdiode und AC ein RC-Glied. Handbuch Datafox EVO 5.0 Pure Seite 112 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 120 Relais 2 „Ö“ Öffner Relais 2 „G“ Gemeinsamer Relais 2 „S“ Schließer Eingang 1 Signal Eingang 1 GND 1 und 2 U+ 8…..30V ST 1 Schaltbild “S“ “G“ “Ö“ Handbuch Datafox EVO 5.0 Pure Seite 113 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 121 Bus, erfolgt kein Wechsel des Schlüssels. Es muss wieder das alte Setup mit dem alten Schlüs- sel übertragen werden, sonst ist nach einem Reboot des Gerätes keine Kommunikation zu den Tür- modulen mehr möglich, bis der richtige Schlüssel wieder verwendet wird. Handbuch Datafox EVO 5.0 Pure Seite 114 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 122 Module, welche als Stich über den I C-Bus angeschlossen sind. Entsprechende Readertabelle: RefLocation RefAction PinGeneral Beschreibungstext Mastergerät Leser an RS485 (PHG) IO-Box an I C-Bus Leser an RS485 (LTM) IO-Box an I C-Bus Handbuch Datafox EVO 5.0 Pure Seite 115 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 123 Hintergrundbeleuchtung in RGB-Farben. Die Steuerung der LED wird aus- schließlich von der Firmware des Lesers gesteuert. Zutritt verweigert = rot Zutritt gestattet = grün - Bios aktiviert = blau - Handbuch Datafox EVO 5.0 Pure Seite 116 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 124 Der Leser steht in ständiger Kom- Fehler munikation mit dem Master. Kommunikation Für den Fall das die Kommunika- tion unterbrochen wird, wird dies am Leser mit dem Text:Fehler Kommunikation. Handbuch Datafox EVO 5.0 Pure Seite 117 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 125 Allgemeine Konfiguration In der Allgemeinen Konfiguration können folgende Informationen abgerufen werden: - Installierte Firmware, Seriennummer - Speicherbelegung für den Bilderspeicher - Transpondertest für den Im Setup des Masters konfigurierten Transponder. Handbuch Datafox EVO 5.0 Pure Seite 118 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 126 "Abschlusswiderstand" entweder ein – oder ausgeschal- tet. Hinweis: Handelt es sich um den letzten oder einzigen Leser im RS485 – Bus, so muss der Ab- schlusswiderstand eingeschaltet werden. Handbuch Datafox EVO 5.0 Pure Seite 119 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 127 Busverkabelung Sternförmig Falscher sternförmiger Anschluss des RS485-Busses. RS485 Adernpaare dürfen nicht parallel geschaltet werden. Abzweigdose RS485 Adernpaar RS485 Adernpaar Datafox EVO Intera 1 Datafox KYO Inloc Datafox EVO Intera 2 Handbuch Datafox EVO 5.0 Pure Seite 120 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 128 RS 485 verdrilltes Adernpaar grün/weißgrün Zum Leser kann ein Kabel geführt werden, Beispiel: Cat-Kabel, Fernmeldekabel (JY(ST)Y), oder ähnliche RS485 A-B ZK Master Bsp.: Datafox KYO Inloc Externe Spannungsversorgung +12V Abzweigdose Handbuch Datafox EVO 5.0 Pure Seite 121 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 129 250,0 mA 24 V max. 9 V min. DC Daraus ergibt sich ein max. zulässiger Stromverbrauch pro Datafox Gerätenetzteil von (8 x 180,0 mA + 8 x 56,5 mA) 1,9 Ampere. Um das zu gewährleisten, kann entweder für eine geplante Lei- tungslänge der notwendige Querschnitt oder zu einem gegebenen Leitungsquerschnitt die max.
  • Seite 130 Durchmesser: • mm Durchmesser: Spannungsversorgung Leser über separates Netzteil 12V: • mm Durchmesser: • mm Durchmesser: usw. Spannungsversorgung Leser über separates Netzteil 24V: • mm Durchmesser: • mm Durchmesser: Handbuch Datafox EVO 5.0 Pure Seite 123 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 131 Freier Zutritt am Leser Zutritt am Leser gesperrt / Leser blockiert /dauerhaft zu Online-Ergebnis des Servers: Kein Zutritt gewährt Online-Ergebnis des Servers wurde ausgeführt. Online-Ergebnis des Servers wurde nicht ausgeführt. Handbuch Datafox EVO 5.0 Pure Seite 124 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 132 Digitaler Ausgang 5 für die Dauer ELAPSE auf HIGH. 55 # Digitaler Ausgang 6 ist Low (Aus). 56 # Digitaler Ausgang 6 auf HIGH.(An). 57 # Digitaler Ausgang 6 für die Dauer ELAPSE auf HIGH. Handbuch Datafox EVO 5.0 Pure Seite 125 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 133 Digitaler Ausgang 21 für die Dauer ELAPSE auf HIGH. 315# Digitaler Ausgang 22 ist Low (Aus). 316# Digitaler Ausgang 22 auf HIGH.(An). 317# Digitaler Ausgang 22 für die Dauer ELAPSE auf HIGH. Handbuch Datafox EVO 5.0 Pure Seite 126 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 134 Die Zutrittsbuchung wird wegen eines scharf geschalteten EMA-Bereiches abgewiesen. Bei der Identifizierung wird zusätzlich eine PIN benötigt. Die eingegebene PIN passt nicht zu der hinterlegten. Die eingegebene PIN passt zu der hinterlegten. Timeout bei der Pin-Eingabe Handbuch Datafox EVO 5.0 Pure Seite 127 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 135 Die ZK kann z.Zt. die Anfrage nicht bearbeiten. Die ZK benötigt die Listen. Der Bus-Typ (Datafox, PHG, ID-Tronic) passt nicht zu dem im Setup eingestellten Transponderverfahren,. Z.B.: Mifare+ HID, MyD, I-Code…etc. Fehler in der Anwesenheitssteuerung. Handle-Fehler in der Presence Liste Ereignis, dass das Inbetriebnahme-Menü...
  • Seite 136 (ca. 1 s) Gelesene Karte ist Zutrittsberechtigt, zusätzlich akustisches Signal durch Summer (ca. 1s) an 3 x kurz Gelesene Karte ist nicht Zutrittsberechtigt blinkt Es wird eine PIN Eingabe erwartet Handbuch Datafox EVO 5.0 Pure Seite 129 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 137 Über die Rückantwort können Sie entsprechende Aktionen auf den Zutrittslesern durchführen: Die nachfolgenden Beispiele geben Ihnen einen Einblick über die Funktionen / Aktionen. Alle zu übergebenden Parameter entsprechen der Onlinefunktion über die DLL. Handbuch Datafox EVO 5.0 Pure Seite 130 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 138 Hierzu wurden die neuen Schlüsselwörter „module“ und „master“ eingeführt. Diese müssen zusam- men genutzt werden und ersetzten somit das Schlüsselwort „access“. Achtung: Die Reihenfolge “access masktypduration” oder mastermodulemask typduration muss unbedingt eingehalten werden. status=ok&checksum=2482&access=010&mask=5&type=1&duration=2 status=ok&checksum=2482&master=1&module=010&mask=5&type=1&duration=2 Handbuch Datafox EVO 5.0 Pure Seite 131 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 139 Antwort darf dabei allerdings nicht 254 Zeichen überschreiten. Achtung: Es ist kein automatischer Wechsel der Online /Offline ZK über HTTP möglich, Es ist nur der Online-Modus möglich. Handbuch Datafox EVO 5.0 Pure Seite 132 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 140 Zutritt gewährt wird und gibt einen Befehl zur Ansteuerung des Relais im Türmodul zurück oder lässt den Buzzer ertönen und gibt über die LED’s eine optische Meldung aus. Mehr Informationen über die Funktionalitäten der DLL finden Sie in der Schnittstellenbeschreibung. https://www.datafox.de/downloads-software-masteriv-hardwareversion-v4.de.html?file=files/Data- fox_Devices/Downloads_Geraete_Zubehoer/001_MasterIV-Software/Data- fox_SDK_Windows_04.03.11.zip Handbuch Datafox EVO 5.0 Pure Seite 133 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 141 Da dies nur ein Türmodul ist, muss hier keine Action ausge- führt werden. Leser über RS232 (L3) 3000 Wird an diesem Leser eine Buchung getätigt, wird jede Ac- tion mit der ID 3000 ausgeführt. Handbuch Datafox EVO 5.0 Pure Seite 134 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 142 Gruppe 20 kann den Eingang L2 nicht benutzen. Nur der Werkstattleiter und der Hausmeister können das Tor öffnen. Der Hausmeister ist aber nicht berechtigt, die Dauer- öffnung von hier aus zu aktivieren. Handbuch Datafox EVO 5.0 Pure Seite 135 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 143 Tabelle Identification Group Menace ActiveStart ActiveEnd Active Beschreibung 1111 2005-01-01 2099-12-31 Werkstattleiter 2222 2005-01-01 2099-12-31 Angestellte 3333 2005-01-01 2099-12-31 Hausmeister Hausmeister 2, Transponder für Schlie- 4444 2005-01-01 2099-12-31 ßung Handbuch Datafox EVO 5.0 Pure Seite 136 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 144 Relais 2 ein Schließer. Relais 1 Relais 1 Wechslerkontakt Anschluss für Stecker 5 polig Aufzugsteuerung für 2 Relais-Aus- zur Freigabe der gänge. Etagen. max. 42V; 2A Schaltspannung von der Aufzugssteuerung Handbuch Datafox EVO 5.0 Pure Seite 137 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 145 1102 2005-01-01 2099-12-31 Etage erlaubt 1104 2005-01-01 2099-12-31 Etage 1, 2 erlaubt Tabelle Time Weekdays TimeStart TimeEnd Beschreibung 1234567 00:01 23:59 24h gültig an 7 Tage in der Woche Handbuch Datafox EVO 5.0 Pure Seite 138 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 146 (int) Bei einer Zeitangabe ( 1 1234567 00:00-23:59) ist der Ausgang 24h 7 Tage eingeschaltet. Zeitsteuerung) ! Aktionen die hier ausgeführt werden, dürfen nicht mit Zutrittsaktionen gemischt werden! Handbuch Datafox EVO 5.0 Pure Seite 139 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 147 Raum sich eine Person befindet. Über Ihre Software, wird diese Information zwischen den Zutrittsmanagern verteilt oder kann bei Be- darf auch ausgelesen werden. Siehe hierzu Dokumentation DFComDLL DFCTable….. DFCPresence… Handbuch Datafox EVO 5.0 Pure Seite 140 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 148 Number RefLocation Referens zur Raumliste Location. (int) Zeitstempel, wann die Person den aktuellen Raum betrat Number TimeStamp (int) Integer Wert in Sekunden. -> Sekunden Wert ab dem 01.01.2000 00:00Uhr Handbuch Datafox EVO 5.0 Pure Seite 141 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 149 Eingänge zur Steuerung und Statusabfrage der EMA konfiguriert. Weiterhin werden die PIN-Leser und die Codes zur Aktivierung/Deaktivierung definiert. Letztlich werden die Leser den einzelnen Alarmbereichen zugeordnet. Die Reihenfolge der Einträge in der „ReaderProps“ Liste spielt dabei keine Rolle. Handbuch Datafox EVO 5.0 Pure Seite 142 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 150 OutArmPort. Das geschaltete Relais bedeutet dann: „Scharfschalten“, das Relais im Ruhezustand: „Unscharfschalten“. Falls keine Referenz „InRdyRead“ angegeben wird, ist die EMA jederzeit bereit, um scharf geschaltet zu werden. Handbuch Datafox EVO 5.0 Pure Seite 143 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 151 Falls ein Kreis nur ein- oder nur ausgeschaltet werden soll, tragen Sie in das andere Schaltcodefeld ein Minus ‚-‘ ein, da ‚0‘ einen gültigen Code darstellen würde! Achten Sie darauf, keinen Schaltcode doppelt zu vergeben, da das Verhalten der Anlage sonst ungewiss ist. Handbuch Datafox EVO 5.0 Pure Seite 144 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 152 Ein Leser darf sich auch in mehreren Alarmkreisen befinden. Für jeden Kreis wird dann ein eigener Eintrag in der Liste ReaderProps benötigt. An Lesern, die keinem Alarmkreis zugeordnet sind, kann jederzeit unter Berücksichtigung der restlichen ZK ‚normal‘ gebucht werden. Handbuch Datafox EVO 5.0 Pure Seite 145 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 153 Der Ausweis 59780 kann sowohl die EMA scharf- und unscharf schalten als auch ‚normal‘ Zutritt an den Türen bekommen. Group Duress ActiveStart ActiveEnd ActiveGeneral 51044 2018-01-01 2099-12-31 59780 2018-01-01 2099-12-31 59780 2018-01-01 2099-12-31 Handbuch Datafox EVO 5.0 Pure Seite 146 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 154 Die eingegebene PIN passt nicht zu der hinterlegten. Die eingegebene PIN passt zu der hinterlegten. Timeout bei der Pin-Eingabe ) Bei diesen Statuscodes wird im Feld „Ausweisnummer“ der jeweilige EMA-Bereich [1..5] ange- geben. Handbuch Datafox EVO 5.0 Pure Seite 147 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 155 5.7.14.7. Aktivierungsablauf im Controller Handbuch Datafox EVO 5.0 Pure Seite 148 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 156 In der Action2-Tabelle sind für die Öffnung der beiden Türen die Relais 1 und 2 des Controllers refe- renziert – diese Einstellung ist nicht für den EMA Abschnitt erforderlich. RefGroup RefTime RefReaderRelais PortOut Elapse RefReaderLED RefTimeRelais 1004 1005 Handbuch Datafox EVO 5.0 Pure Seite 149 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 157 Bei Displaygeräten kann dann der interne Leser nicht mehr verwendet werden. Hinweis:  Es kann immer nur ein ZK-Leser am Bus angeschlossen werden. Dipp Schalter 1 und die Terminierung des Buses muss auf „ON“ stehen (Busadresse 1). Handbuch Datafox EVO 5.0 Pure Seite 150 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 158 Modulplatz 1 ZK-Knoten Verdrahtungsplan für einen EVO Leser bei DataOnCard: EVO ZK-Leser Ansicht Anschluss ZK-Knoten Verdrahtungsplan für einen ZK-PHG-Leser bei DataOnCard: RS 485 bis 500m in einem Adernpaar Handbuch Datafox EVO 5.0 Pure Seite 151 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 159 Funktionsweise: Die elektronischen Schließsysteme lesen einen RFID-Chip / Karte und übermitteln die gelesenen Informationen an die Datafox ZK. Die Datafox ZK entscheidet dann anhand der Zutrittslogik ob die Tür geöffnet wird oder nicht. Aufbaubeispiel mit integriertem Funkmodul in dem KYO-Inloc.
  • Seite 160 KYO-Oneloc 0 V - / Funktion B – RS 485 A – RS 485 Betriebsspannung 0 V - / 8 - 12 V DC 8 – 10 V AC Handbuch Datafox EVO 5.0 Pure Seite 153 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 161 ZK-Bus ; 3A Inloc (V4 Geräte) Stecker 9 polig KYO-Cenloc Stecker 10 polig KYO-Oneloc Funktion RS 485 - A RS 485 - B Betriebsspannung 5 - 24 V DC Handbuch Datafox EVO 5.0 Pure Seite 154 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 162 2.) Das Knaufmodul wird durch Einstecken und gleichzeiti- ges Drehen in das Zylindergehäuse montiert. (A+B) 3.) Um den Demontagemodus zurückzusetzen, die De- montagekarte oder einen berechtigten Transponder vor das Knaufmodul halten. (C) Handbuch Datafox EVO 5.0 Pure Seite 155 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 163 Einlernen: Um einen Funkschließzylinder mit dem FSM zu verbinden (der Funkschließzylinder kom- muniziert dann nur noch mit diesem FSM) Achtung: Vergewissern Sie sich der Schließzylinder nicht an zwei Funkmodulen gleichzeitig angelernt werden. Handbuch Datafox EVO 5.0 Pure Seite 156 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 164 Batteriezustand der Funkschließzylinder in Phase 0 (voll) Batteriezustand der Funkschließzylinder in Phase 1 Batteriezustand der Funkschließzylinder in Phase 2 Batteriezustand der Funkschließzylinder in Phase 3 (leer) Funkschließzylinder in Batteriewechselmodus gesetzt Handbuch Datafox EVO 5.0 Pure Seite 157 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 165 Standardmäßig ist diese Zeit auf 3 Sekunden eingestellt. Eine Erhöhung des Wertes ist sinnvoll, wenn an ein Funkmodul drei oder mehr Funkteilnehmer an- gebunden sind. Empfehlung: KnobActiveTime = 6 Sekunden Handbuch Datafox EVO 5.0 Pure Seite 158 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 166  (außer Reichweite) kurz  kurz  = = rot blinkt rot leuchtet  = = grün blinkt grün leuchtet – = langer tiefer Ton = kurzer hoher Ton Handbuch Datafox EVO 5.0 Pure Seite 159 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 167 3.) Im Anschluss können die vorhandenen Ausweise, wie in Punkt 9.1 beschrieben, wieder angelernt werden. Hierbei wird der erste vorgehaltene Ausweis zur Batteriewechselkarte und der zweite zur Demontage- karte. Handbuch Datafox EVO 5.0 Pure Seite 160 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 168 Standard Service Key auch im Funk-Betrieb verwendbar. Ist der Klon nicht der erste eingelernte Servicekey dann greift seine Service-Funktion nur im Offline- fall (Ohne Funk). Im Online-Fall wird er ignoriert. Handbuch Datafox EVO 5.0 Pure Seite 161 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 169 - Lesen UID - Lesen Datei (max. 220Byte) nicht unterstützt wird - Random UID (Echte UID bei Random UID Ausweisen lesen) Legic Prime und Legic Advant aktuell sind keine Einschränkungen bekannt. Handbuch Datafox EVO 5.0 Pure Seite 162 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 170 Innen- und Außenbereich (je nach Produktausführung). Versorgungsspannung: 8-20V= oder 8-16 V~ Stromverbrauch: Typ. 10mA (Ruhe), max. 50mA (Senden/Empf.) Abschattungen vermeiden! Beim Einsatz im Außenbereich sind die äußeren Rahmenbedingungen zu prüfen. Handbuch Datafox EVO 5.0 Pure Seite 163 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 171 15:59 eine Dauer-Öffnung bis 16:59 durchgeführt werden. Diese wird dann nicht um 16:00 zurückgenommen. Die uns bekannten Türbeschläge haben nur eine mehrfarbige LED zur Signalisierung. Daher mischen sich hier rot und grün zu gelbem Licht. Handbuch Datafox EVO 5.0 Pure Seite 164 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 172 Dieses Verfahren ermöglicht eine Dauer-Öffnung von Türen mit U&Z-Beschlägen, die hinsichtlich der Energiebilanz optimal ist (es wird keine dauerhafte Funk-Verbindung benö- tigt) bei Strom-Ausfall in den verriegelten Zustand übergeht. Handbuch Datafox EVO 5.0 Pure Seite 165 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 173 (de-)aktivieren. Dieser Ausweistyp wird nachfolgend mit Dauer- Auf-Ausweis bezeichnet. Beispiel für einen solchen Eintrag in der „Identification“-Liste: Group Duress ActiveStart ActiveEnd ActiveGeneral 123456 2022-01-01 2023-01-01 1 123456 2022-01-01 2023-01-01 6 Handbuch Datafox EVO 5.0 Pure Seite 166 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 174 Buchungswiederholungs- zeitraums Zweite Buchung dessel- Klassi- ben Dauer-Auf-Auswei- scher 2x kurz Wird dauer- ses innerhalb des Bu- Modus blinken + haft ausge- chungswiederholungs- nicht 2x piepen schaltet zeitraums aktiv Handbuch Datafox EVO 5.0 Pure Seite 167 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 175 2 Karte muss aus dem Feld genommen (von der Klinke weg) werden. 3 Innerhalb der 15 Sekunden erneut Ausweis vorhalten. Klinke blinkt rot, rot mit 2 kurzen Piep-Tönen. Der Office-Mode ist somit deaktiviert! Handbuch Datafox EVO 5.0 Pure Seite 168 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 176 Der klassische Modus wird spätestens nach 12 Stunden automatisch deaktiviert, sofern er nicht zuvor durch den Anwender deaktiviert wird. Dadurch soll eine geöffnete Tür wieder ver- schlossen werden, wenn der Anwender vergessen hat den klassischen Modus zu deaktivie- ren. Handbuch Datafox EVO 5.0 Pure Seite 169 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 177 EVO 5.0 mit Mifare-Desfire: LRW 4 cm R/W für MifarePlus / 7 Byte UID notwendig Hinweis:  Ausführliche Anleitung zu den Einstellmöglichkeiten, finden Sie im Handbuch DatafoxStudioIV, in dem Kapitel „Transponderverfahren“. Handbuch Datafox EVO 5.0 Pure Seite 170 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 178 Heidi Testfrau 3031323334353637383941424344454630 …… 6987986 Franz Zufall Im Terminal ist dabei hinterlegt, wo (z.B. Segment) die Daten auf den Ausweis ge- schrieben werden. Türen mit elektronischem Schließzylinder o. ä. Handbuch Datafox EVO 5.0 Pure Seite 171 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 179 Hex Zeichenfolge anzugeben. Beim Importieren über die DLL sind die Daten als Binärdaten zu übergeben. Über die Bearbeitungsfunktionen von Listendaten DFCGetField, DFCSetField arbeiten Sie mit Zei- chenfolgen, wobei die Firmware eine Konvertierung der Hexstrings in und zu den Binärdaten vor- nimmt. Handbuch Datafox EVO 5.0 Pure Seite 172 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 180 Einstellungen bei Data on Card 1. ) Transponder Konfiguration Lesen Die Transponderkonfiguration für das Lesen kann frei gewählt werden. Sie muss aber zuvor in den Transpondergrundeinstellungen definiert worden sein. Handbuch Datafox EVO 5.0 Pure Seite 173 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 181 Transpondergrundeinstellungen definiert worden sein.  Hinweis: Zuerst die Transponderkonfiguration fertig stellen, dann die Liste mit dem Binärfeld anle- gen und zum Schluss die Feldfunktion Data on Card parametrieren. Handbuch Datafox EVO 5.0 Pure Seite 174 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 182 0x30, 0x31, 0x32, 0x33, 0x34 …… Hinweis:  Bei einer Signalisierung von 3 langen Tonfolgen, steht die Option Data-On-Card an die- sem Gerät nicht zur Verfügung. Hier muss die Option nachträglich erworben werden. Handbuch Datafox EVO 5.0 Pure Seite 175 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 183 Bedarf bis 60 Zeichen zusammenhängend ausgeschnitten werden und z.B. in einer GV gespeichert werden. Mehr Informationen über das die Zuschneidefunktion finden Sie im Handbuch DatafoxStudioIV un- ter dem Kapitel „Feldfunktionen im Gerätesetup“ „Normal (Wertübernahme von Transponder usw…)“. Einstellung im DatafoxStudioIV: Handbuch Datafox EVO 5.0 Pure Seite 176 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 184 Zugentlastung für das Kabel des Barcodelesers: Legen Sie das Kabel des Barcodelesers etwa so in die Wandhalterung oder befesti- gen Sie das Kabel mit einem Kabelbinder. Handbuch Datafox EVO 5.0 Pure Seite 177 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 185 Alle Finger löschen. Zusätzlich kann Finger auf Karte schreiben aktiv sein. Die einzelnen Menü- punkte können Sie wählen! Die Handhabung des neuen Fingersensors können Sie auch in unserem Video betrachten. https://www.datafox.de/video-verwendung-und-einlernen-einer-fingerprintloesung-mit-optischen-flaechensensor.de.html Handbuch Datafox EVO 5.0 Pure Seite 178 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 186 Wählen Sie den Finger den Sie einlernen möchten, indem Sie einfach auf den entsprechenden dar- gestellten Finger im Display tippen! Die dunkelgrauen Felder sollen die beiden Hände symbolisie- ren, die Daumen sind in der Mitte. Handbuch Datafox EVO 5.0 Pure Seite 179 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 187 Template optimiert. Eine Optimierung wird durch den grünen Balken angezeigt. Gut für das System ist, wenn mehrere solche Optimierungen zu einem Finger erfolgen können. Wenn keine grünen Rückmeldungen mehr kommen, kann das Trainieren beendet werden. Handbuch Datafox EVO 5.0 Pure Seite 180 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 188 Die bereits ein- gelernten Finger sind mit „X“ gekenn- zeichnet. Handbuch Datafox EVO 5.0 Pure Seite 181 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 189 Für EVO 2.8 und 3.5 gibt es eine separate Seite zum Beenden des Finger-Administrations-Menüs. Klicken Sie einfach auf die Mitte des Displays und das Menü zu verlassen. Bei EVO 4.3 können Sie durch Drücken der „ESC“-Taste das Administrations-Menü verlassen. Handbuch Datafox EVO 5.0 Pure Seite 182 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 190 Handhabung identisch erfolgen kann. Auf gar keinen Fall dürfen Bestandteile am Finger sein, die eine schmirgelnde Wirkung haben. Diese nutzen die Schutzschicht des Zeilensensors ab und verminderen damit die Lebensdauer erheblich. Handbuch Datafox EVO 5.0 Pure Seite 183 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 191 Allgemeine Informationen Biometrie bietet die Möglichkeit mit körpereigenen Merkmalen eine Identifizierung oder Verifizierung vorzunehmen. Datafox unterstützt mit dem Fingerprint-Modul die Fingererkennung. Man benötigt so keinen Ausweis mehr, und kann diesen dann auch nicht vergessen und einen PIN muss man sich auch nicht mehr merken.
  • Seite 192 00799611485215 M. Mustermann 05597861113494 M. Musterfrau Schritt 2 Finger scannen Schritt 3 PID mit Fingereigenschaften verknüpfen Fingereigenschaften Template Schritt 4 Template speichern im Biokey-Modul auf Mifare Transponder auf Server Handbuch Datafox EVO 5.0 Pure Seite 185 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 193 übergebene Finger mit dem eingelesenem (eingescannten) übereinstimmt. Der Fingerprint übergibt an das Terminal PID und die Gültigkeit. Der Task im Terminal für den Fingerprint löst, falls im Setup definiert, eine Eingabekette oder eine Zutrittsprüfung aus. Handbuch Datafox EVO 5.0 Pure Seite 186 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 194 Löschen eines Templates aus einem Fingerprint durch Identifikation 1.) Finger scannen 2.) Template aus Fingerprint Modul löschen bzw. 1.) PID ermitteln (von Ausweis lesen oder über Listenauswahl) 2.) Template aus Fingerprint Modul löschen Handbuch Datafox EVO 5.0 Pure Seite 187 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 195 5.13. Fingerprint, Informationen und Vergleich Die Fingerprinttechnologie dient zur Erkennung von Personen anhand ihres Fingerabdrucks. Fingerprint ist die gängigste biometrische Identifikationsme- thode. Verfügbar ist die Technologie in allen Datafox Terminals und in den In- dustrie-PCs. Datafox verwendet zwei verschiedene Fingerprintverfahren. Beim optischen Sensor wird der Finger flach auf den Sensor gelegt und wieder heruntergenommen, wenn die Erkennung abgeschlossen wurde.
  • Seite 196 Mifare Desfire RFID-Verfahren für Templates (Application > 650 Byte / Finger Mifare Classic notwendig/necessary) Erkennungszeit bei 100 / 1000 Templates < 1s / < 1s < 1s / < 7s Handbuch Datafox EVO 5.0 Pure Seite 189 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 197  Kalte und sehr trockene Finger können Schwierigkeiten bereiten. Durch kurzes Reiben des Fingers an einem anderen Finger kann das Verhalten deutlich verbessern. Nicht alle Finger aller Personen eigenen sich für Fingerprinter-kennung. Ein anderer Finger bringt häufig bessere Ergebnisse. Handbuch Datafox EVO 5.0 Pure Seite 190 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 198 Temperatur festgestellt werden, ist dies durch eine weitere Messung mit einem medizini- schen Fieberthermometer zu wiederholen. Welche Schritte dann im Einzelfall eingeleitet werden, muss vom Betreiber geregelt wer- den, Datafox bietet nur die technische Möglichkeit, die Hauttemperatur zu messen. Achtung: Wie bei allen Infrarot-Thermometern wird nur die Oberflächentemperatur der Haut ge- messen.
  • Seite 199 Hinweismeldungen anzuzeigen oder andere Aktionen durchzuführen (z. B. grüne oder rote Leuchte). Der Wert des Ergebnisstatus kann für eine folgende Auswertung einem Datensatzbeschreibungs- feld oder auch einer „Globalen Variablen“ zugewiesen werden. Handbuch Datafox EVO 5.0 Pure Seite 192 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 200 Nach einer gültigen oder auch nur nach einer ungültigen Messung kann eine Abfrage aktiviert werden, um eine Wiederholung der Messung durchführen zu kön- nen. Hierdurch hat der Anwender die Möglichkeit, durch eine oder mehrere Wiederholung Messungen erneut durchzuführen, wenn z.B. noch Kleidung im Messbe- reich war. Handbuch Datafox EVO 5.0 Pure Seite 193 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 201 In diesem Fall ist das Handgelenk weit vom Sensor entfernt. nahe am Sensor entfernt. Beim Erreichen der Grenzwerte werden diese Informationen dargestellt: Ist der maximal eingestellte Wert erreicht, kommt diese Meldung. Handbuch Datafox EVO 5.0 Pure Seite 194 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 202 Beispielbild des Displayaufbaus des EVO 5.0 während der Messung. Im Display-Designer sind bei gewählter Option die Bilder wie folgt anzugeben. Zum einen das Bild für die Erklärung (im linken Bereich) und für das Thermometer (im rechten Bereich). Handbuch Datafox EVO 5.0 Pure Seite 195 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 203 Handgelenk vom Sensor entfernen Handgelenk im Messbereich. Bitte beachten Sie bei der Angabe die maximalen Bildgrößen. Zu große Bilder werden auf die maxi- mal mögliche Größe herunterskaliert. Kleinere Bilder werden mittig ausgerichtet. Handbuch Datafox EVO 5.0 Pure Seite 196 Datum: 02.09.2022 Version: 04.03.19.XX...
  • Seite 204 -20°C bis +60 °C (PoE -20°C bis +50°C) Schutzart IP 54 Software Konfigurationsprogramm Setupprogramm (Datafox-Studio) zum Konfigurieren ohne Programmieraufwand Kommunikationstools http(S), Bibliothek (DLL, so) oder C++ Source-Code zur Einbindung in die Anwendung Für die Erweiterung um verschiedenste Funktionen wie Kommunikation, Ein- /Ausgänge, Sensoren,… stehen Modulerweiterungen 5 Erweiterungsplätze für Module zur Verfügung.
  • Seite 205 RS485 Anschluss für die Zutrittsleser, Relaismodule,… RS485 Breite 20mm Spannungsversorgung von 1 externen Leser bei Verwen- dung der Datafox Netzteile mit 12V; max. 350 mA out ZK-IO Breite 20mm 1 Relais Wechsler, 30 V AC, 30 V DC, 2 A, max. 60 W; 1 di- gitaler Eingang für Türüberwachung,…...
