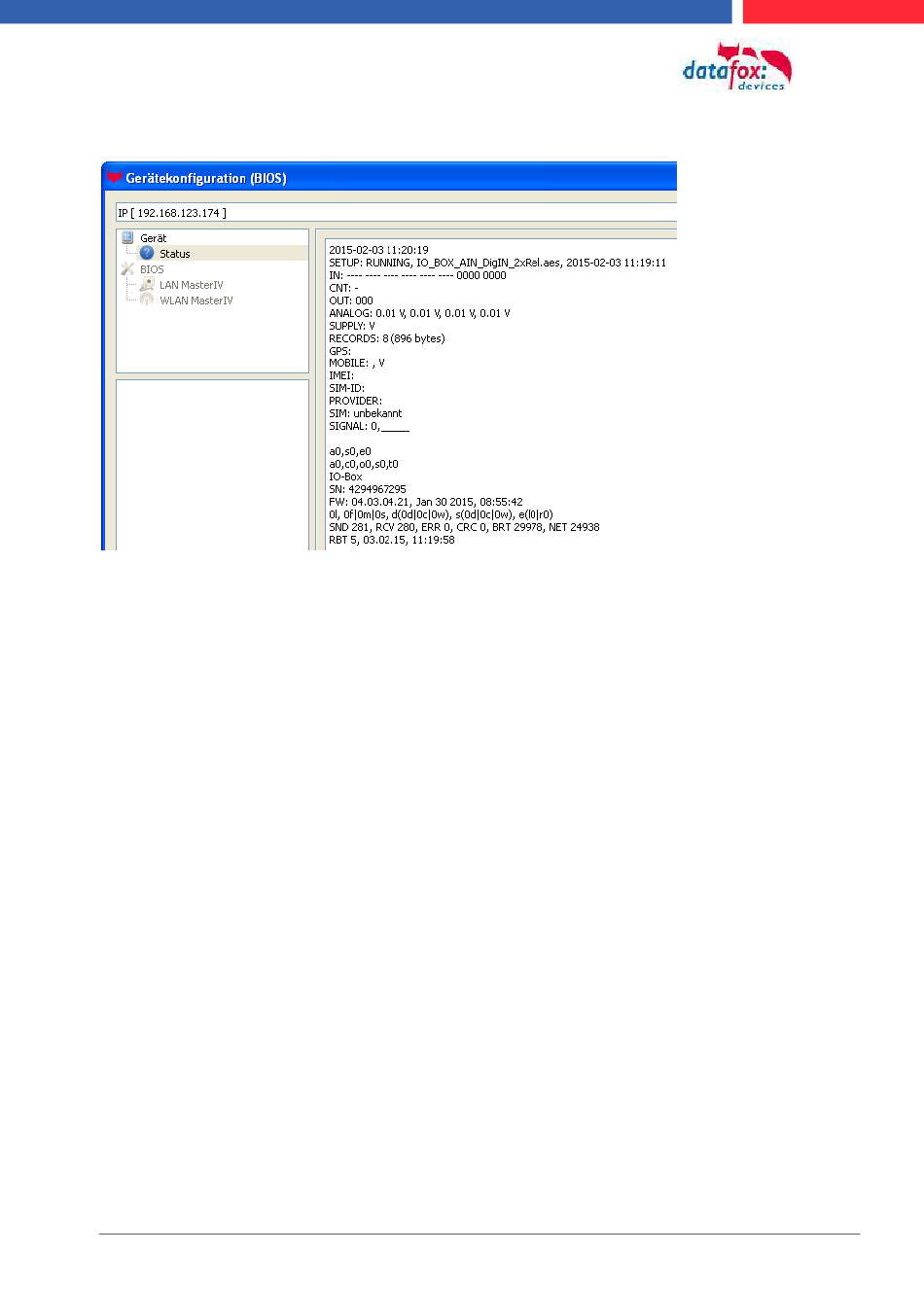

Hier werden Ihnen eine ganze Reihe wichtiger Informationen zum Terminal ausgegeben.
Hier einige Erläuterungen zu den einzelnen Zeilen:
1) Datum, an dem das Setup in das Gerät eingespielt wurde
2) Name des Setup, diesen erhalten Sie auch beim Auslesen wieder.
3) Zustand der digitalen Eingänge, Modulplatz 1 rechts und nach links fortlaufende Nummerierung der
Modulplätze.
a. ---- = keine digitalen Eingänge auf diesem Modulplatz oder nicht im Setup definiert
b. 0 = Eingang auf low (logisch 0)
c. 1 = Eingang auf hi (logisch 1)
d. - = Eingang nicht im Setup verwaltet bzw. nicht vorhanden
e. ---- ----- ---- ---- ---- ---- 0000 ---- Bsp.: Modulplatz 2 belegt und definiert, die Eingänge werden
von rechts nach links gezählt. (hier 4 digitale Eingänge Nr.: 1-4)
f. ---- ----- ---- 1001 ---- ----
det sich ganz rechts und steht auf logisch „1"
4) noch nicht definiert
5) Zustand der digitalen Ausgänge: Ausgang 1 ist hier links nach rechts fortlaufend.
6) Analogeingänge von links nach rechts mit jeweilig aktuell anliegender Spannung.
7) Anzahl der gespeicherten Datensätze im Gerät.
Handbuch EVO 2.8 Pure
1
2
3
4
5
6
7
0001 ---- Bsp.: Modulplatz 2 und 5 belegt; digitaler Eingang 1 befin-
