Mehrere interne Türen über RS485 - Bus
Hier kommt das kombinierte Leser + Tür-Modul zum Einsatz (LTM). Das Türöffnerrelais ist im Kom-
bimodul enthalten. Achtung! Dieser Aufbau darf nicht im Außenbereich eingesetzt werden, da sich
das Relais dann nicht im geschützten Bereich befindet.

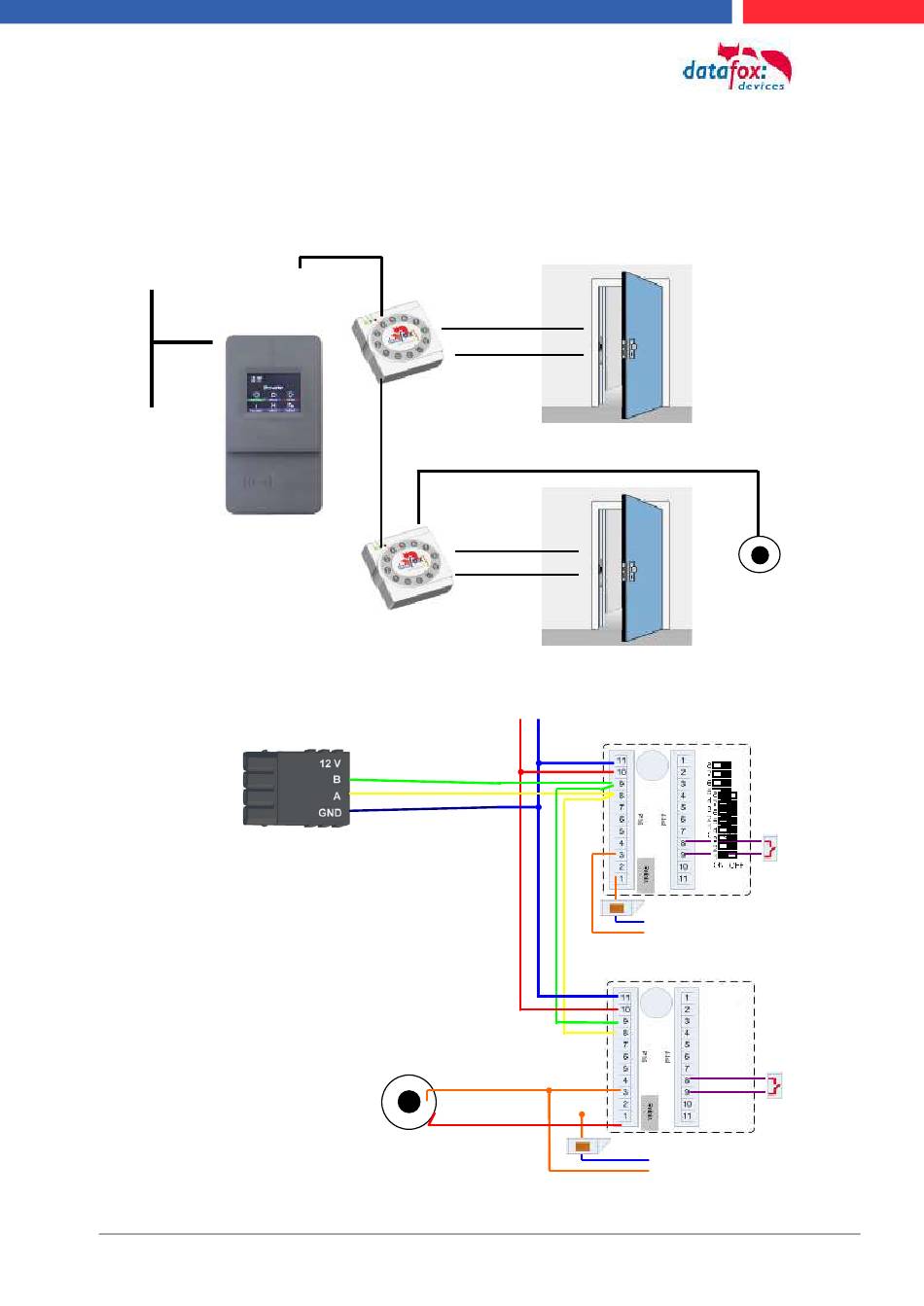

Übersichtsplan:
RS232/485
TCP/IP usw.
Verdrahtungsplan:
Handbuch EVO 2.8 Pure
RS485 Verbindung
max. 1000 m
Relais zum Türöffner
Türüberwachung
RS232 Verbindung max. 15 m
Relais zum Türöffner
Türüberwachung
12V +
Taster, um ggf. die Tür
von innen zu öffnen.
Seite 71
-
Anschluss Kombiodul (LTM)
Art-Nr.:106030
ext. max 42V 2A
Türöffner
Anschluss Kombimodul (LTM)
Art-Nr.:106030
ext. max 42V 2A
Türöffner
Datum: 06.06.2016 Version: 04.03.06
Taster, um ggf. die
Tür von innen zu
öffnen.
Tür – Kontakt
Türüberwachung
Tür – Kontakt
Türüberwachung
