5.7.4.2.
2 mal digital Out

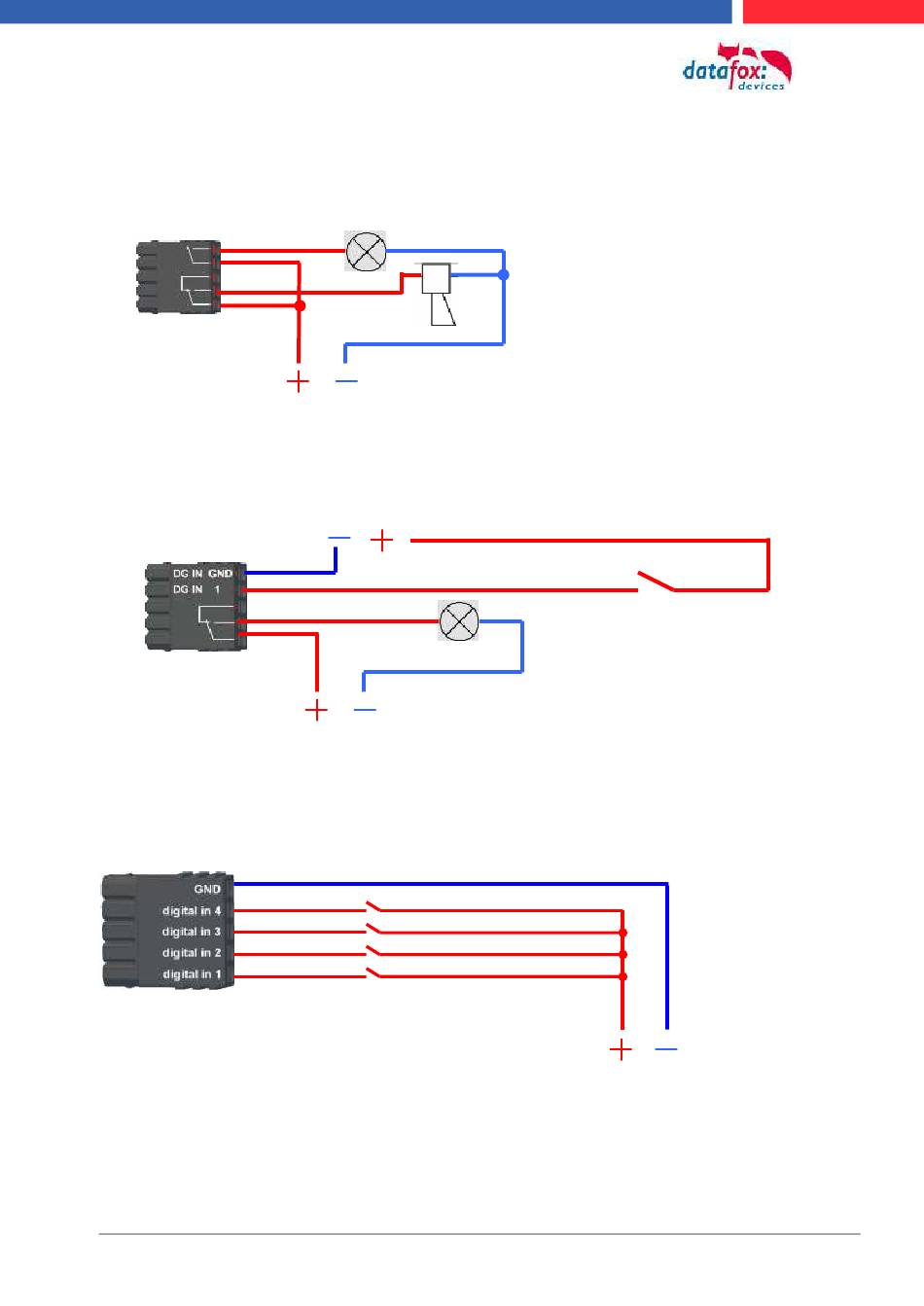

Anschlussbeispiel
(Anschluss einer Signalleuchte und einer Signalhupe über einen potentialfreien Kontakt):
5.7.4.3.
1 mal digital Out 1x digital IN
Anschlussbeispiel (Anschluss einer Signalleuchte und eines Türkontakts):
max. 42V AC /
2A / 60W
5.7.4.4.
4 mal digital IN
Anschlussbeispiel (Anschluss von 4 Kontakten):
Handbuch EVO 2.8 Pure
max. 42V AC / 2A / 60W
z.B.: 4x digital in
z.B.: Türkontakt
max. 30V
-
Singnal > 1V = hi
-
Singnal < 1V = low
Seite 29
Datum: 06.06.2016 Version: 04.03.06
