ProMinent ProMaqua CHLORINSITU-IV compact Betriebsanleitung Seite 73

Klemmen externer Anschluss
A 4-20 mA Aktivsignal
GND
- 4-20mA
+ 4-20mA
24 V
GND
- 4-20mA
+ 4-20mA
24 V
Impulse
C
GND
- 4-20mA
+ 4-20mA
24 V
GND
- 4-20mA
+ 4-20mA
24 V

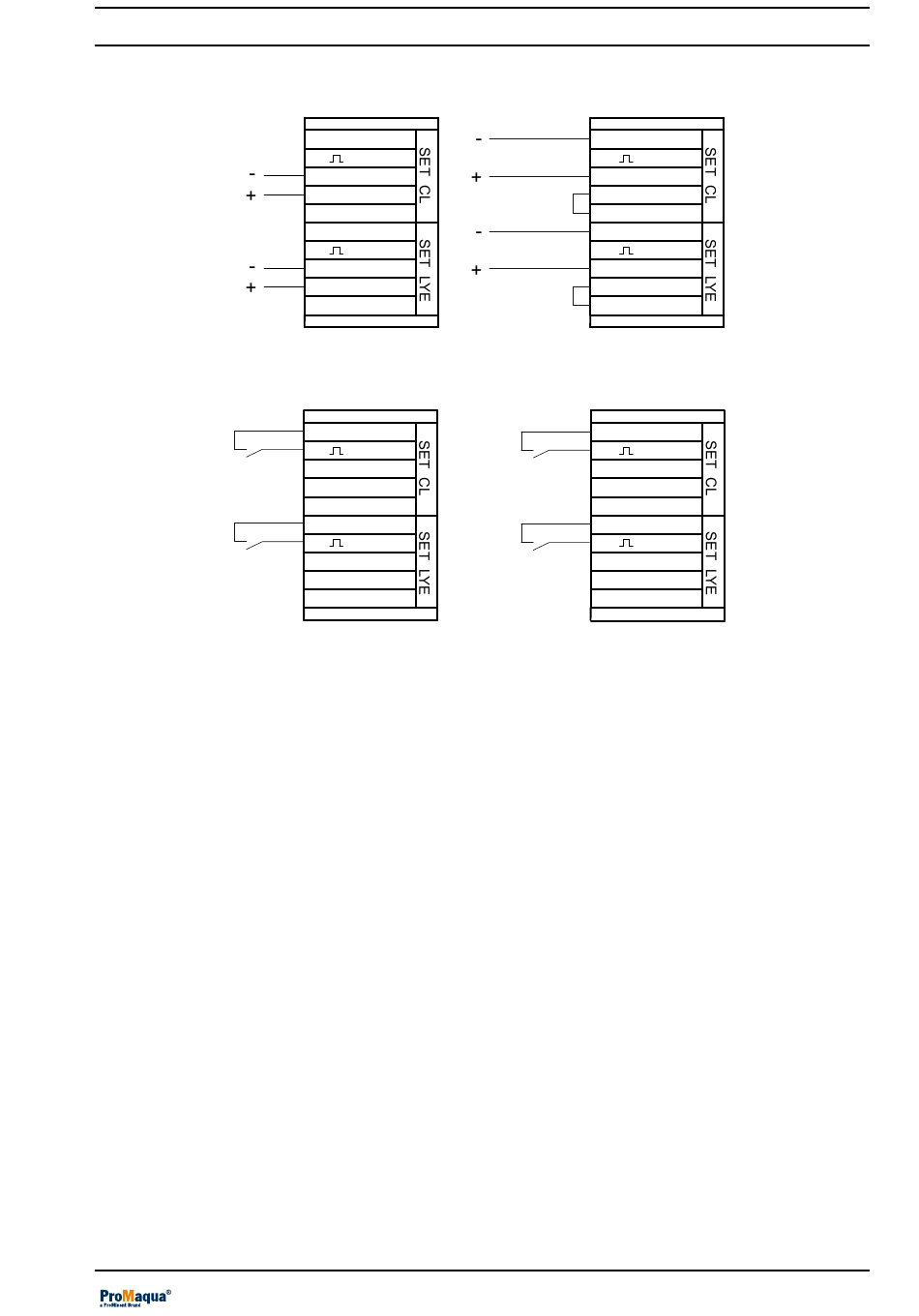

Klemmenanschlusspläne
B 4-20 mA Passivsignal
GND
- 4-20mA
+ 4-20mA
24 V
GND
- 4-20mA
+ 4-20mA
24 V
Ein / Aus
D
GND
- 4-20mA
+ 4-20mA
24 V
GND
- 4-20mA
+ 4-20mA
24 V
P_PMA_EL_0029_SW
