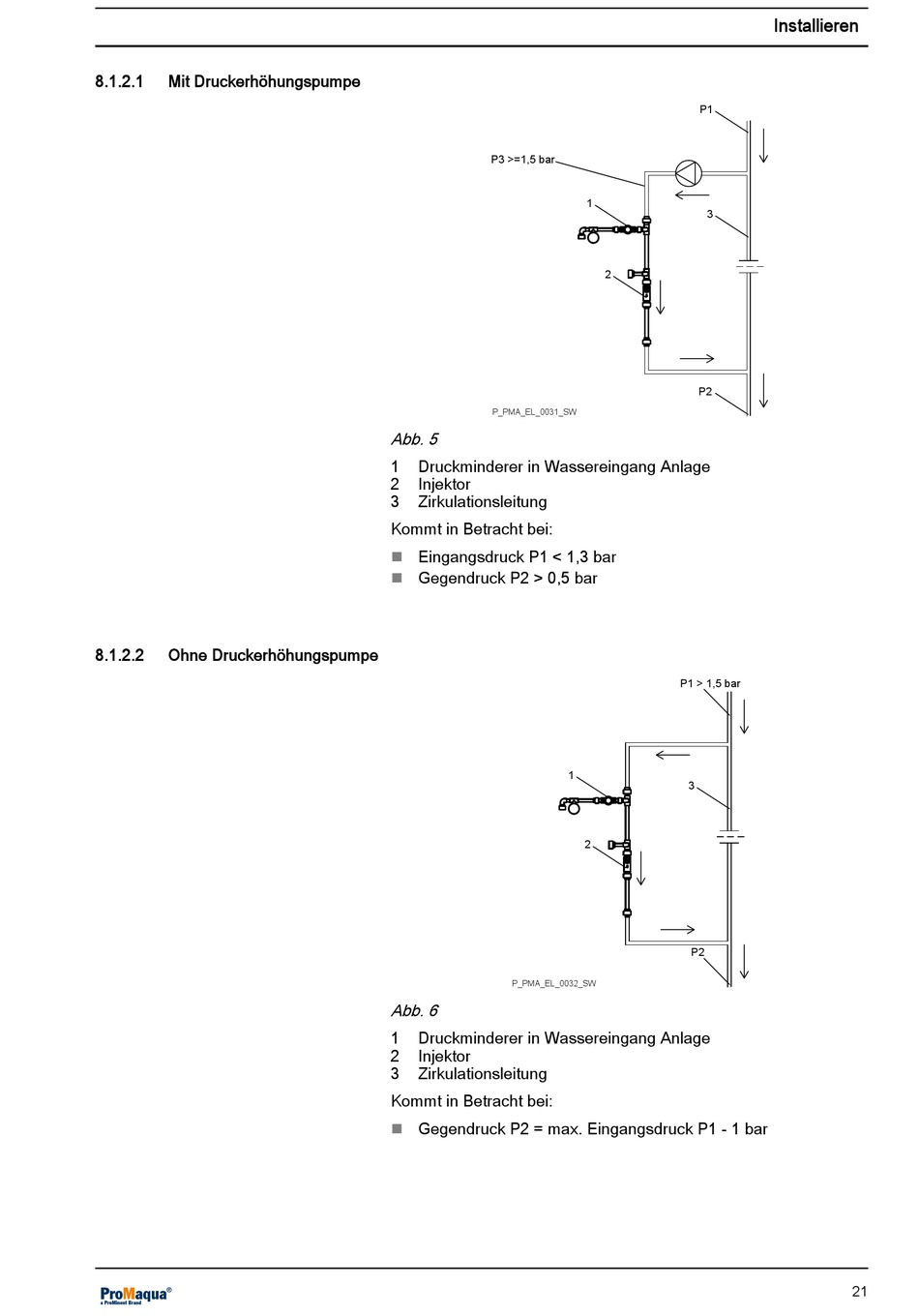

8.1.2.1 Mit Druckerhöhungspumpe
8.1.2.2 Ohne Druckerhöhungspumpe
P3 >=1,5 bar
P_PMA_EL_0031_SW
Abb. 5
1 Druckminderer in Wassereingang Anlage
2 Injektor
3 Zirkulationsleitung
Kommt in Betracht bei:
Eingangsdruck P1 < 1,3 bar
n
Gegendruck P2 > 0,5 bar
n
P_PMA_EL_0032_SW
Abb. 6
1 Druckminderer in Wassereingang Anlage
2 Injektor
3 Zirkulationsleitung
Kommt in Betracht bei:
Gegendruck P2 = max. Eingangsdruck P1 - 1 bar
n
P1
1
3
2
P2
P1 > 1,5 bar
1
3
2
P2
Installieren
