Installieren
8.1.3 Soletank
8.2 Installieren, elektrisch
22
Die farbigen Schläuche vom Soletank an die Anschlüsse am Ven‐
tilblock anschließen - siehe Zeichnung
Den durchsichtigen Schlauch an das Saugventil der Solepumpe
anschließen.

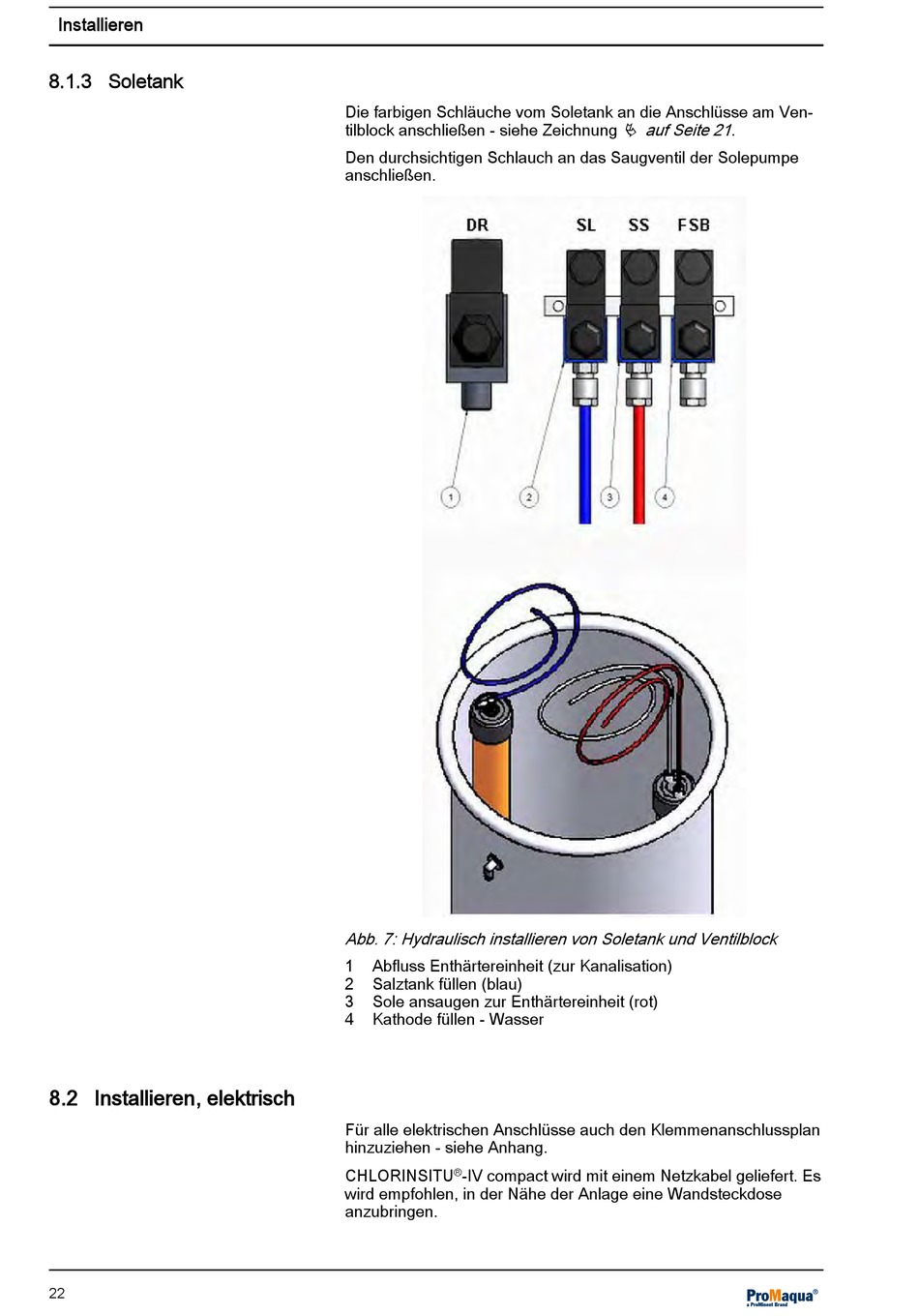

Abb. 7: Hydraulisch installieren von Soletank und Ventilblock
1
Abfluss Enthärtereinheit (zur Kanalisation)
2
Salztank füllen (blau)
3
Sole ansaugen zur Enthärtereinheit (rot)
4
Kathode füllen - Wasser
Für alle elektrischen Anschlüsse auch den Klemmenanschlussplan
hinzuziehen - siehe Anhang.
CHLORINSITU
-IV compact wird mit einem Netzkabel geliefert. Es
®
wird empfohlen, in der Nähe der Anlage eine Wandsteckdose
anzubringen.
Ä auf Seite 21 .
