8
Installieren
8.1 Installieren, hydraulisch

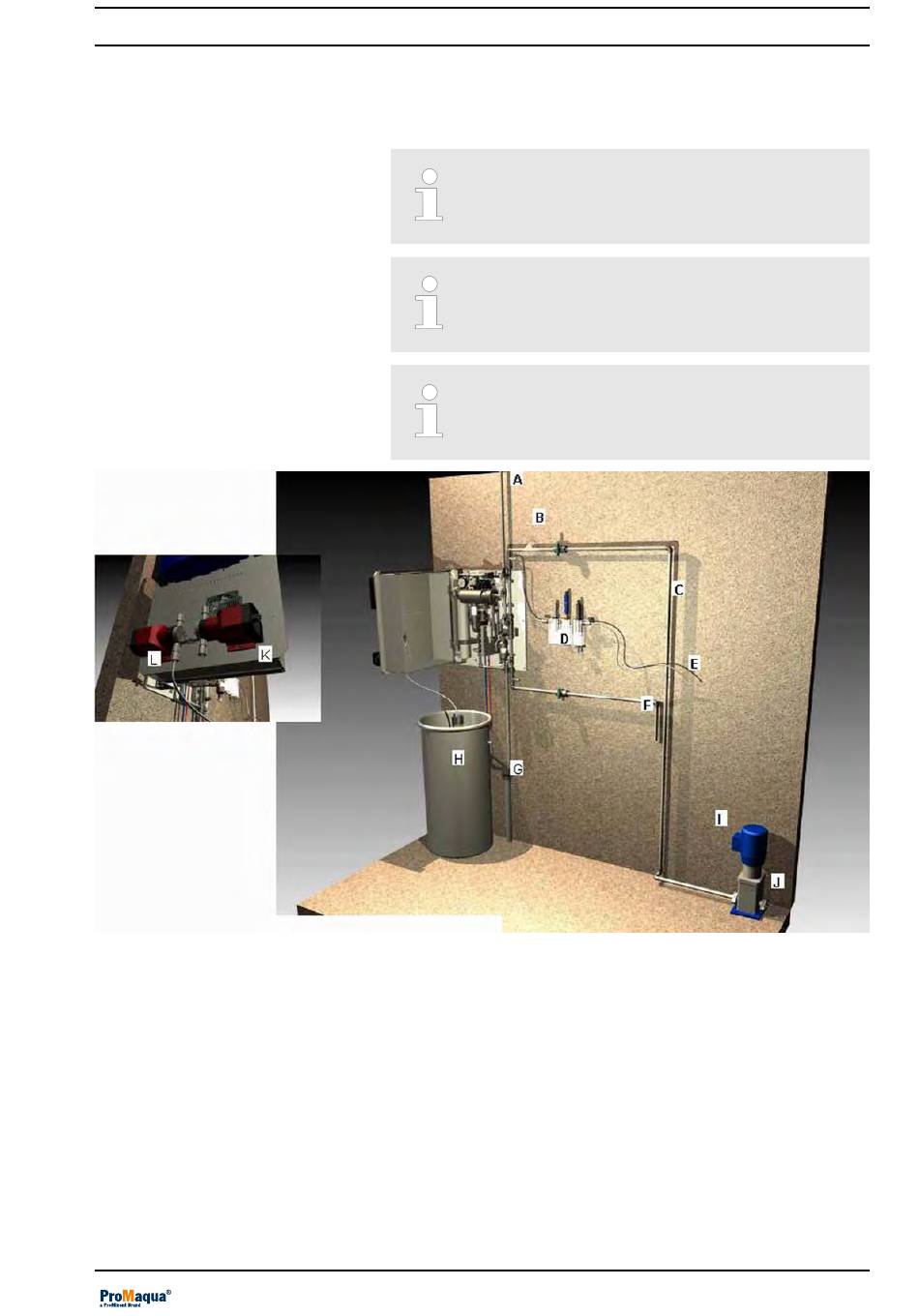

Abb. 4: Anordnungszeichnung, Großes Bild: Übersicht über hydraulische Gesamtinstallation mit geöffneter
CHLORINSITU
, links über dem Soletank. Kleines Bild: Aufsicht auf ihr geöffnetes Frontteil mit den Dosier‐
®
pumpen.
A
Die Wasserstoffableitung gleichmäßig nach
oben steigend nach außen mit dem mitgelie‐
ferten EX-Aufkleber außen auf dem Rohr.
B
Ein Schmutzfänger (GF 192 305 300) mit Sieb
(0,5 mm) wird empfohlen.
C
Vorlaufdruck der Druckerhöhungspumpe
(Option) mindestens 1 bar.
D
Die Durchflussarmatur mit den Sensoren
(Option)
E
Das zurückfließende Messwasser kann dem
Abfluss oder wieder dem Schwallwasserbe‐
hälter zugeführt werden.
F
Rücklauf zum Prozesswasser.
Die CHLORINSITU
-IV compact muss an eine flache
®
Wand waagerecht aufgehängt werden.
Nach einer Woche immer kontrollieren, ob die
Schläuche noch korrekt abdichten, gegebenenfalls die
Schläuche nachziehen.
Die nachfolgende Anordnungszeichnung als Leitfaden
zum hydraulischen Installieren hinzuziehen.
G
Den Soletank-Überlauf in das Abflussrohr
führen.
H
Soletank
I
Druckerhöhungspumpe (Option)
J
Prozesswasser, Eingang
K
Die zweite Dosierpumpe (Option) ist für die
Option pH-Korrektur vorgesehen.
L
Solepumpe
Installieren
19
