8.2.3 Sensoren für integrierten Chlor- und pH-Regler (Option)
8.2.4 Strömungsschalter der Durchlaufarmaturen
Abb. 11
Deshalb müssen für Chlor die Klemme "24 V" von der Steuerein‐
heit Chlorinsitu an die Klemme "+" des Reglers und die Klemme
"+" auf der Platine an die Klemme "-" des Reglers angeschlossen
werden. Die Anschlüsse "-" und GND auf der Platine müssen mitei‐
nander verbunden werden.
Nur mit Laugendosierung: Ein passives Signal des Reglers für
Lauge/pH entsprechend anschließen.

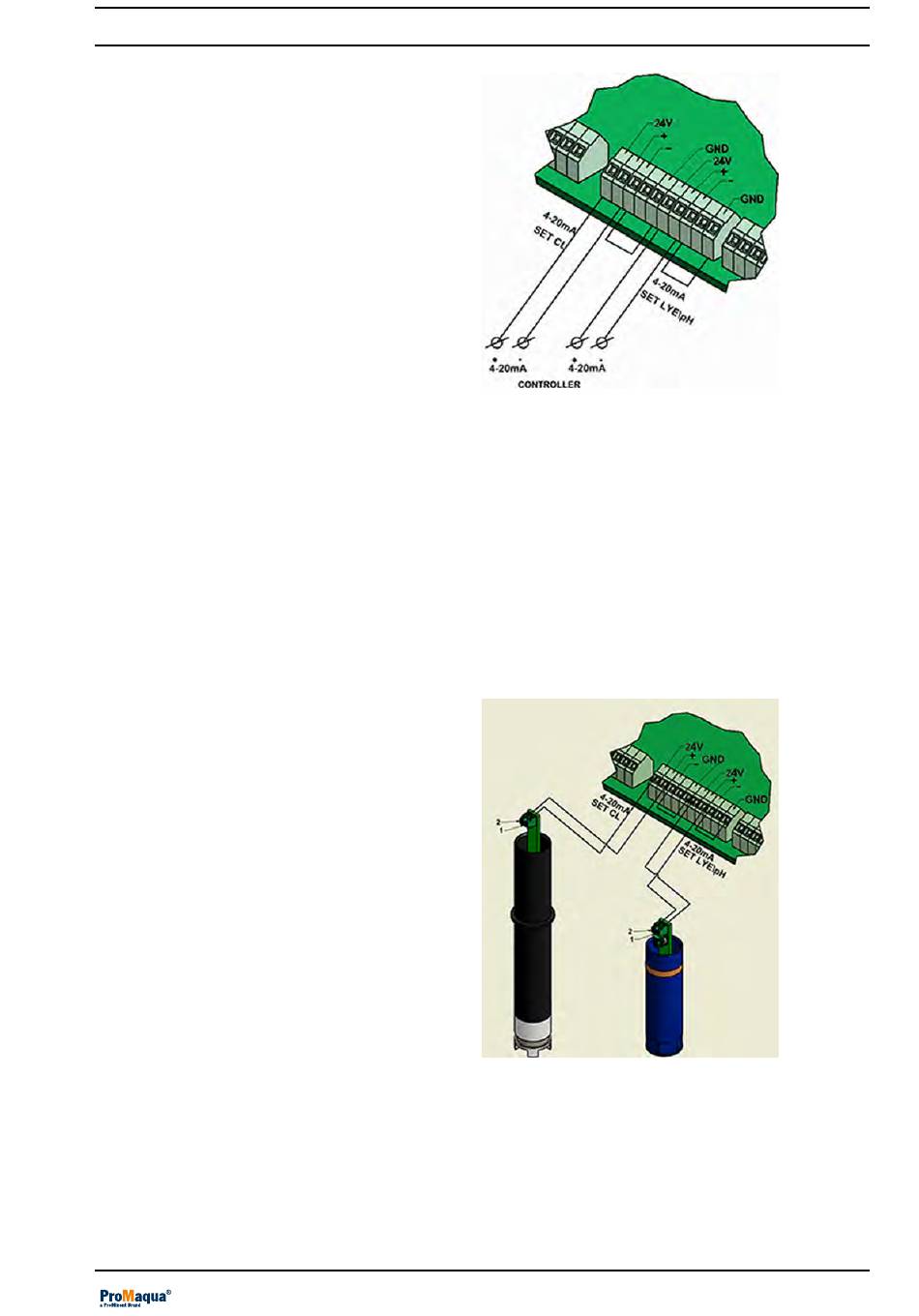

Den Chlor-Sensor und den Messumformer des pH-Sensors so an
die Klemmen der Steuereinheit anschließen:
Abb. 12
An die Klemmen FLOW der Steuereinheit ist ein interner Durch‐
flusskontakt angeschlossen (Reed-Kontakt), der den Durchfluss
intern überwacht.
Installieren
25
