RailCom & Direktes Schalten
11. RailCom®
RailCom® ist eine Technik zur Übertragung von Informationen
vom Decoder zurück an die Digitalzentrale. Wenn RailCom®
eingeschaltet ist, können die CV-Werte des SwitchPilot direkt auf
dem Hauptgleis ausgelesen werden. Ab Werk ist RailCom® am
SwitchPilot 3 aktiv.
11.1. RailCom® Konfiguration
Wenn erforderlich, kann RailCom® am SwitchPilot deaktiviert
werden.
RAILCOM
Mode
: Enabled
CH2
: Enabled
„Mode" muss hierzu auf „Disabled" gesetzt werden. Der Wert
von CH2 sollte nicht verändert werden und ist für künftige Erwei-
terungen vorgesehen.
24
12. Direktes Schalten mit Schalttaster-Eingängen
Der SwitchPilot 3 Servo gestattet das Schalten der 8 Servoausgän-
ge ohne Verwendung eines Digitalsystems. Auf diese Weise kann
er auch von „klassischen" Analogbahnern verwendet werden. Die
gewünschte Servostellung wird dem SwitchPilot 3 Servo über 16
Tastereingänge (8 Servos mit jeweils zwei Stellungen) mitgeteilt.
Schließen Sie Ihre Taster wie in Abb. 14 gezeigt an:
• Die Taster müssen potentialfrei ausgeführt werden.
• Zum Schalten genügt bereits ein kurzer Impuls.
Servo 1,A
Servo 1,B
Servo 2,A
Servo 2,B
Servo 3,A
Servo 3,B
Servo 4,A
Servo 4,B

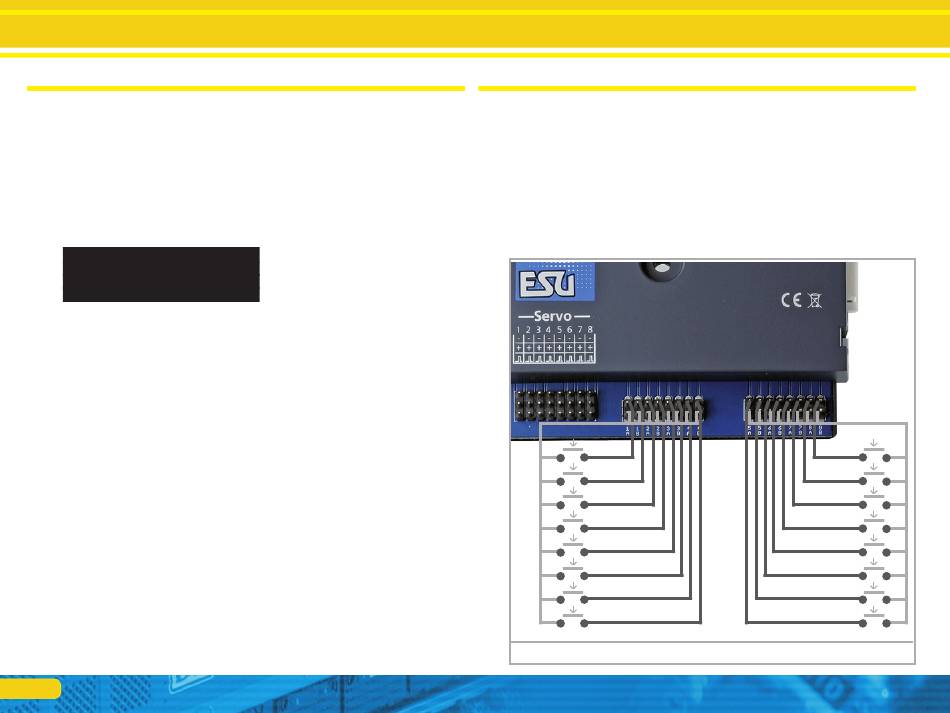

Abbildung 14: Direktes Schalten mit Taster-Eingängen
Servo 8,B
Servo 8,A
Servo 7,B
Servo 7,A
Servo 6,B
Servo 6,A
Servo 5,B
Servo 5,A
