Anschluss ans Digitalsystem

5.2. Spannungsversorgung aus Digitalsystem

Für kleinere Anlagen mit wenigen gleichzeitig geschalteten Ver-
brauchern kann die Versorgung des SwitchPilot 3 Servo direkt von
der Digitalzentrale erfolgen. Die Klemmen Pw A und Pw B werden
hierbei parallel zu den Klemmen Trk A und Trk B geschaltet.
Diese Anschlussart muss verwendet werden, wenn Sie den Switch-
Pilot 3 Servo auf dem Programmiergleis Ihrer Digitalzentrale konfi-
gurieren möchten. Näheres erfahren Sie in Kapitel 9.
B
min. 18V

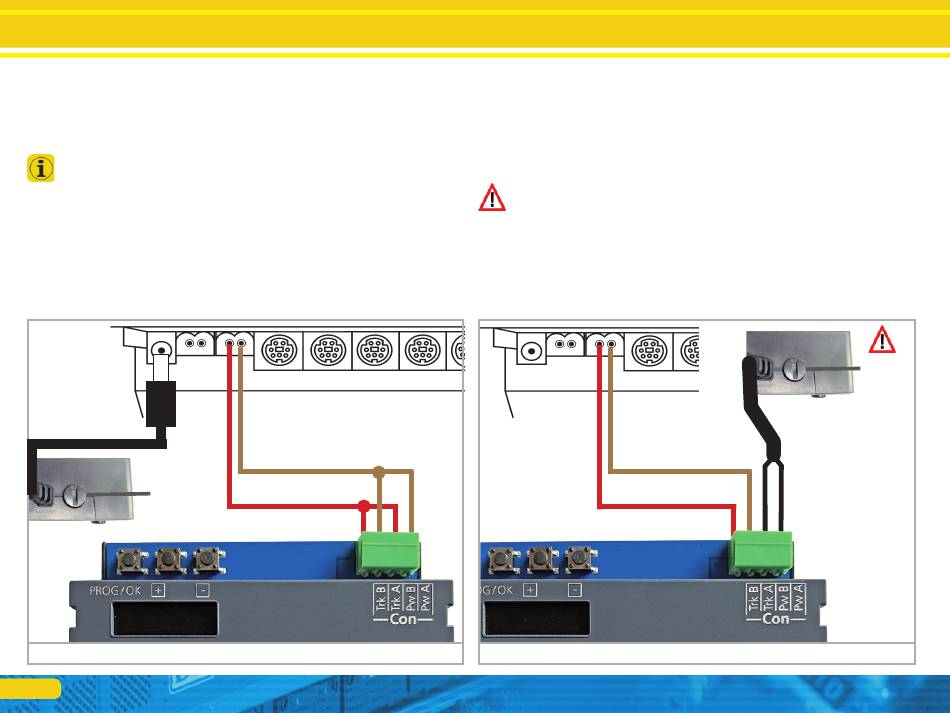

Abbildung 5: Versorgung aus Digitalsystem
10
0
Hauptgleisausgang

5.3. Externe Spannungsversorgung

Für größere Anlagen mit vielen Verbrauchern empfehlen wir
die Benutzung einer externen Stromversorgung. Es eignen sich
Gleich- und Wechselspannungsnetzteile mit den in Abschnitt 4.2.
genannten Spezifikationen. Wir empfehlen den Einsatz eines sta-
bilisierten Gleichspannungs-Netzteils mit ca. 14V DC und min-
destens 3A Ausgangsleistung (z.B. ESU Art.Nr. 50119).
Diese Anschlussart kann nicht zum Programmieren am Program-
miergleis verwendet werden. In diesem Fall muss (zeitweise) ein
Anschluss wie in Abschnitt 5.2. gezeigt hergestellt werden.
B
0
Hauptgleisausgang
Abbildung 6: Separate (externe) Stromversorgung
ca. 14V
Stabilisiertes
DC Netzteil
empfohlen
