Technisches Handbuch RAG701

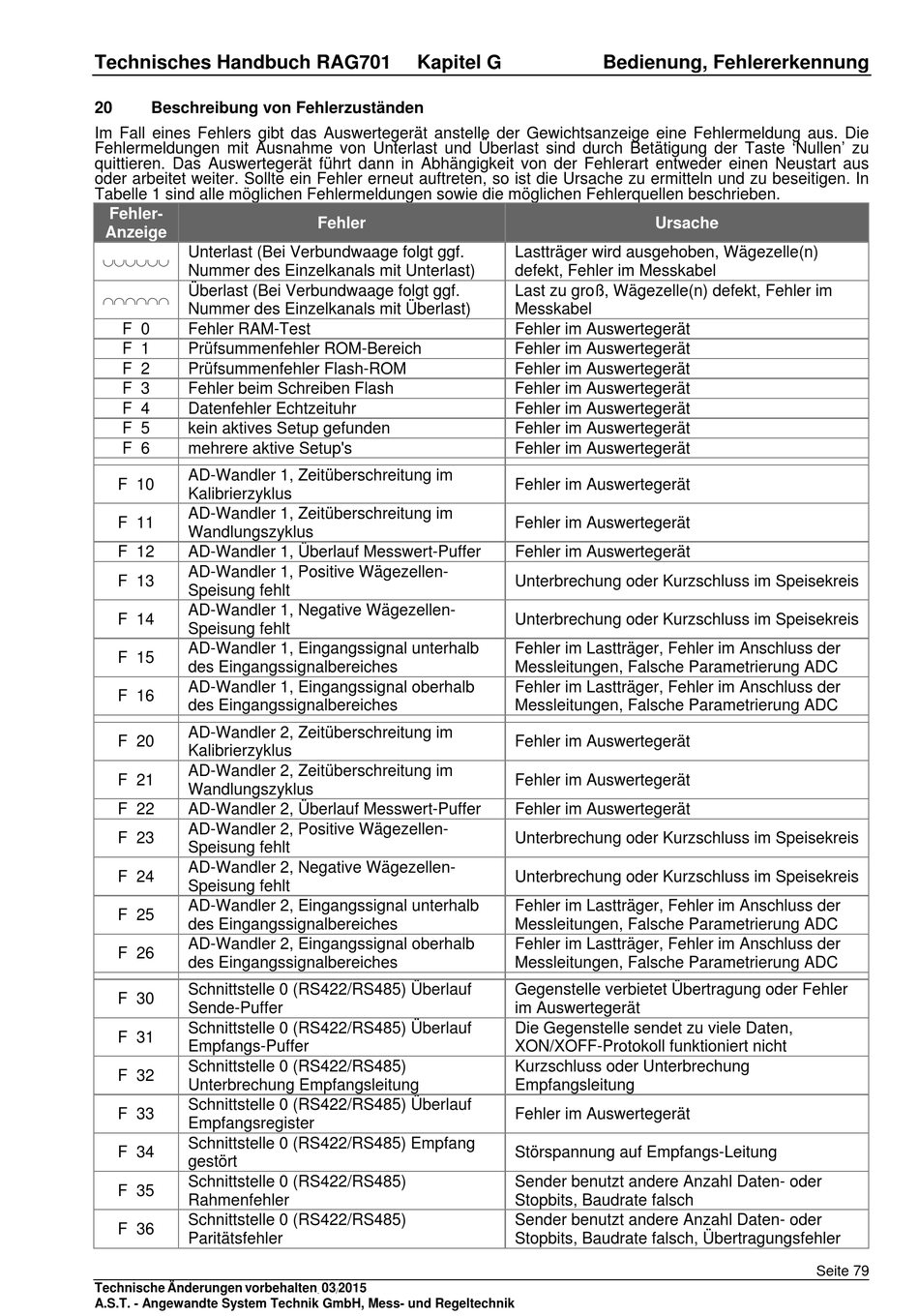

20 Beschreibung von Fehlerzuständen
Im Fall eines Fehlers gibt das Auswertegerät anstelle der Gewichtsanzeige eine Fehlermeldung aus. Die
Fehlermeldungen mit Ausnahme von Unterlast und Überlast sind durch Betätigung der Taste 'Nullen' zu
quittieren. Das Auswertegerät führt dann in Abhängigkeit von der Fehlerart entweder einen Neustart aus
oder arbeitet weiter. Sollte ein Fehler erneut auftreten, so ist die Ursache zu ermitteln und zu beseitigen. In
Tabelle 1 sind alle möglichen Fehlermeldungen sowie die möglichen Fehlerquellen beschrieben.
Fehler-
Anzeige
Unterlast (Bei Verbundwaage folgt ggf.

Nummer des Einzelkanals mit Unterlast)
Überlast (Bei Verbundwaage folgt ggf.

Nummer des Einzelkanals mit Überlast)
F 0 Fehler RAM-Test
F 1 Prüfsummenfehler ROM-Bereich
F 2 Prüfsummenfehler Flash-ROM
F 3 Fehler beim Schreiben Flash
F 4 Datenfehler Echtzeituhr
F 5 kein aktives Setup gefunden
F 6 mehrere aktive Setup's
AD-Wandler 1, Zeitüberschreitung im
F 10
Kalibrierzyklus
AD-Wandler 1, Zeitüberschreitung im
F 11
Wandlungszyklus
F 12 AD-Wandler 1, Überlauf Messwert-Puffer
AD-Wandler 1, Positive Wägezellen-
F 13
Speisung fehlt
AD-Wandler 1, Negative Wägezellen-
F 14
Speisung fehlt
AD-Wandler 1, Eingangssignal unterhalb
F 15
des Eingangssignalbereiches
AD-Wandler 1, Eingangssignal oberhalb
F 16
des Eingangssignalbereiches
AD-Wandler 2, Zeitüberschreitung im
F 20
Kalibrierzyklus
AD-Wandler 2, Zeitüberschreitung im
F 21
Wandlungszyklus
F 22 AD-Wandler 2, Überlauf Messwert-Puffer
AD-Wandler 2, Positive Wägezellen-
F 23
Speisung fehlt
AD-Wandler 2, Negative Wägezellen-
F 24
Speisung fehlt
AD-Wandler 2, Eingangssignal unterhalb
F 25
des Eingangssignalbereiches
AD-Wandler 2, Eingangssignal oberhalb
F 26
des Eingangssignalbereiches
Schnittstelle 0 (RS422/RS485) Überlauf
F 30
Sende-Puffer
Schnittstelle 0 (RS422/RS485) Überlauf
F 31
Empfangs-Puffer
Schnittstelle 0 (RS422/RS485)
F 32
Unterbrechung Empfangsleitung
Schnittstelle 0 (RS422/RS485) Überlauf
F 33
Empfangsregister
Schnittstelle 0 (RS422/RS485) Empfang
F 34
gestört
Schnittstelle 0 (RS422/RS485)
F 35
Rahmenfehler
Schnittstelle 0 (RS422/RS485)
F 36
Paritätsfehler
Technische Änderungen vorbehalten
A.S.T. - Angewandte System Technik GmbH, Mess- und Regeltechnik
Kapitel G
Fehler
03 2015
. /
Bedienung, Fehlererkennung
Ursache
Lastträger wird ausgehoben, Wägezelle(n)
defekt, Fehler im Messkabel
Last zu groß, Wägezelle(n) defekt, Fehler im
Messkabel
Fehler im Auswertegerät
Fehler im Auswertegerät
Fehler im Auswertegerät
Fehler im Auswertegerät
Fehler im Auswertegerät
Fehler im Auswertegerät
Fehler im Auswertegerät
Fehler im Auswertegerät
Fehler im Auswertegerät
Fehler im Auswertegerät
Unterbrechung oder Kurzschluss im Speisekreis
Unterbrechung oder Kurzschluss im Speisekreis
Fehler im Lastträger, Fehler im Anschluss der
Messleitungen, Falsche Parametrierung ADC
Fehler im Lastträger, Fehler im Anschluss der
Messleitungen, Falsche Parametrierung ADC
Fehler im Auswertegerät
Fehler im Auswertegerät
Fehler im Auswertegerät
Unterbrechung oder Kurzschluss im Speisekreis
Unterbrechung oder Kurzschluss im Speisekreis
Fehler im Lastträger, Fehler im Anschluss der
Messleitungen, Falsche Parametrierung ADC
Fehler im Lastträger, Fehler im Anschluss der
Messleitungen, Falsche Parametrierung ADC
Gegenstelle verbietet Übertragung oder Fehler
im Auswertegerät
Die Gegenstelle sendet zu viele Daten,
XON/XOFF-Protokoll funktioniert nicht
Kurzschluss oder Unterbrechung
Empfangsleitung
Fehler im Auswertegerät
Störspannung auf Empfangs-Leitung
Sender benutzt andere Anzahl Daten- oder
Stopbits, Baudrate falsch
Sender benutzt andere Anzahl Daten- oder
Stopbits, Baudrate falsch, Übertragungsfehler
