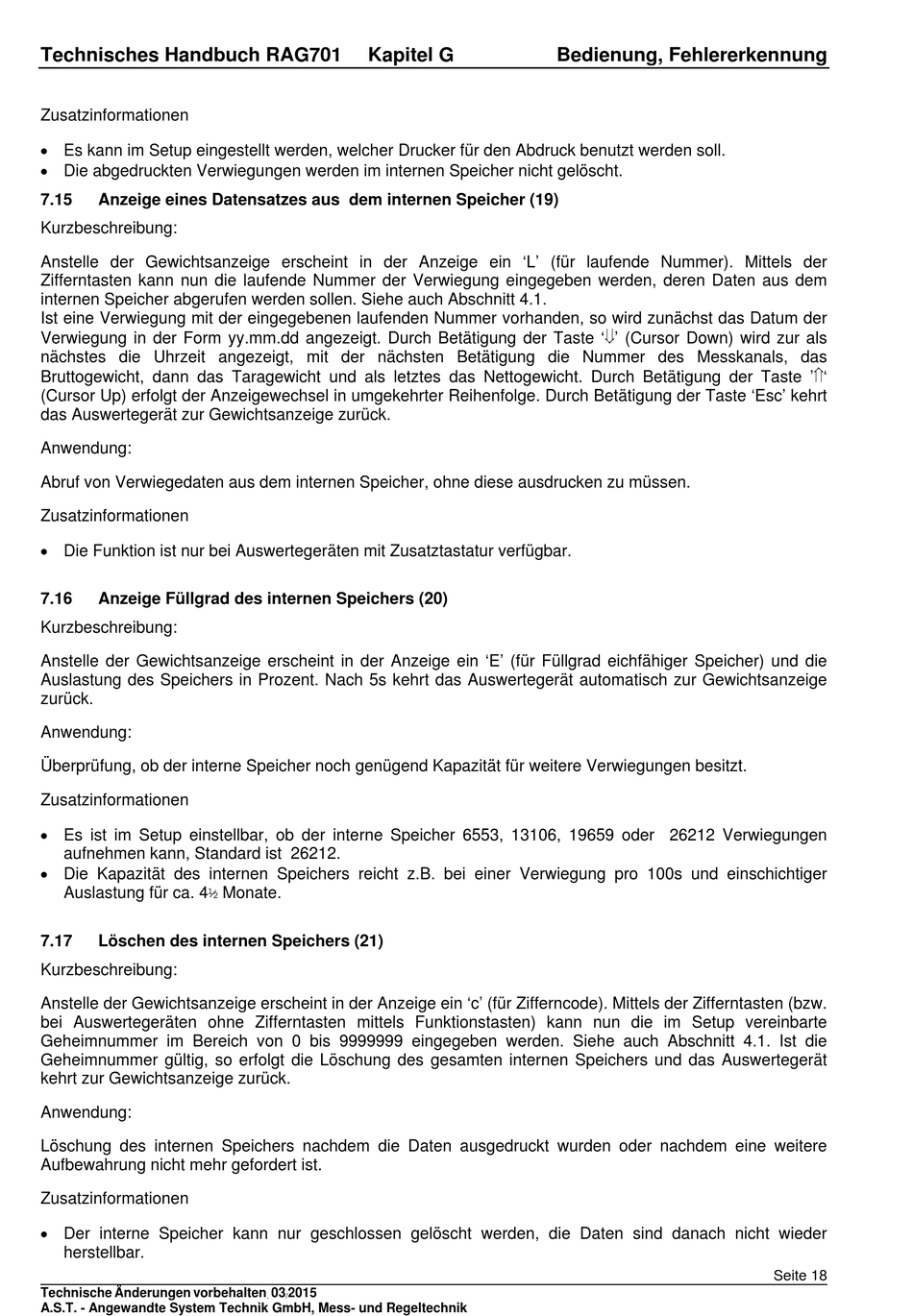

AST RAG 701 Technischer Handbuch Seite 167

Technisches Handbuch RAG701
Zusatzinformationen
 Es kann im Setup eingestellt werden, welcher Drucker für den Abdruck benutzt werden soll.
 Die abgedruckten Verwiegungen werden im internen Speicher nicht gelöscht.
7.15 Anzeige eines Datensatzes aus dem internen Speicher (19)
Kurzbeschreibung:
Anstelle der Gewichtsanzeige erscheint in der Anzeige ein 'L' (für laufende Nummer). Mittels der
Zifferntasten kann nun die laufende Nummer der Verwiegung eingegeben werden, deren Daten aus dem
internen Speicher abgerufen werden sollen. Siehe auch Abschnitt 4.1.
Ist eine Verwiegung mit der eingegebenen laufenden Nummer vorhanden, so wird zunächst das Datum der
Verwiegung in der Form yy.mm.dd angezeigt. Durch Betätigung der Taste '' (Cursor Down) wird zur als
nächstes die Uhrzeit angezeigt, mit der nächsten Betätigung die Nummer des Messkanals, das
Bruttogewicht, dann das Taragewicht und als letztes das Nettogewicht. Durch Betätigung der Taste ''
(Cursor Up) erfolgt der Anzeigewechsel in umgekehrter Reihenfolge. Durch Betätigung der Taste 'Esc' kehrt
das Auswertegerät zur Gewichtsanzeige zurück.
Anwendung:
Abruf von Verwiegedaten aus dem internen Speicher, ohne diese ausdrucken zu müssen.
Zusatzinformationen
 Die Funktion ist nur bei Auswertegeräten mit Zusatztastatur verfügbar.
7.16 Anzeige Füllgrad des internen Speichers (20)
Kurzbeschreibung:
Anstelle der Gewichtsanzeige erscheint in der Anzeige ein 'E' (für Füllgrad eichfähiger Speicher) und die
Auslastung des Speichers in Prozent. Nach 5s kehrt das Auswertegerät automatisch zur Gewichtsanzeige
zurück.
Anwendung:
Überprüfung, ob der interne Speicher noch genügend Kapazität für weitere Verwiegungen besitzt.
Zusatzinformationen
 Es ist im Setup einstellbar, ob der interne Speicher 6553, 13106, 19659 oder 26212 Verwiegungen
aufnehmen kann, Standard ist 26212.
 Die Kapazität des internen Speichers reicht z.B. bei einer Verwiegung pro 100s und einschichtiger
Auslastung für ca. 4½ Monate.
7.17 Löschen des internen Speichers (21)
Kurzbeschreibung:
Anstelle der Gewichtsanzeige erscheint in der Anzeige ein 'c' (für Zifferncode). Mittels der Zifferntasten (bzw.
bei Auswertegeräten ohne Zifferntasten mittels Funktionstasten) kann nun die im Setup vereinbarte
Geheimnummer im Bereich von 0 bis 9999999 eingegeben werden. Siehe auch Abschnitt 4.1. Ist die
Geheimnummer gültig, so erfolgt die Löschung des gesamten internen Speichers und das Auswertegerät
kehrt zur Gewichtsanzeige zurück.
Anwendung:
Löschung des internen Speichers nachdem die Daten ausgedruckt wurden oder nachdem eine weitere
Aufbewahrung nicht mehr gefordert ist.
Zusatzinformationen
 Der interne Speicher kann nur geschlossen gelöscht werden, die Daten sind danach nicht wieder
herstellbar.
Technische Änderungen vorbehalten
A.S.T. - Angewandte System Technik GmbH, Mess- und Regeltechnik
Kapitel G
03 2015
. /
Bedienung, Fehlererkennung
Seite 18
