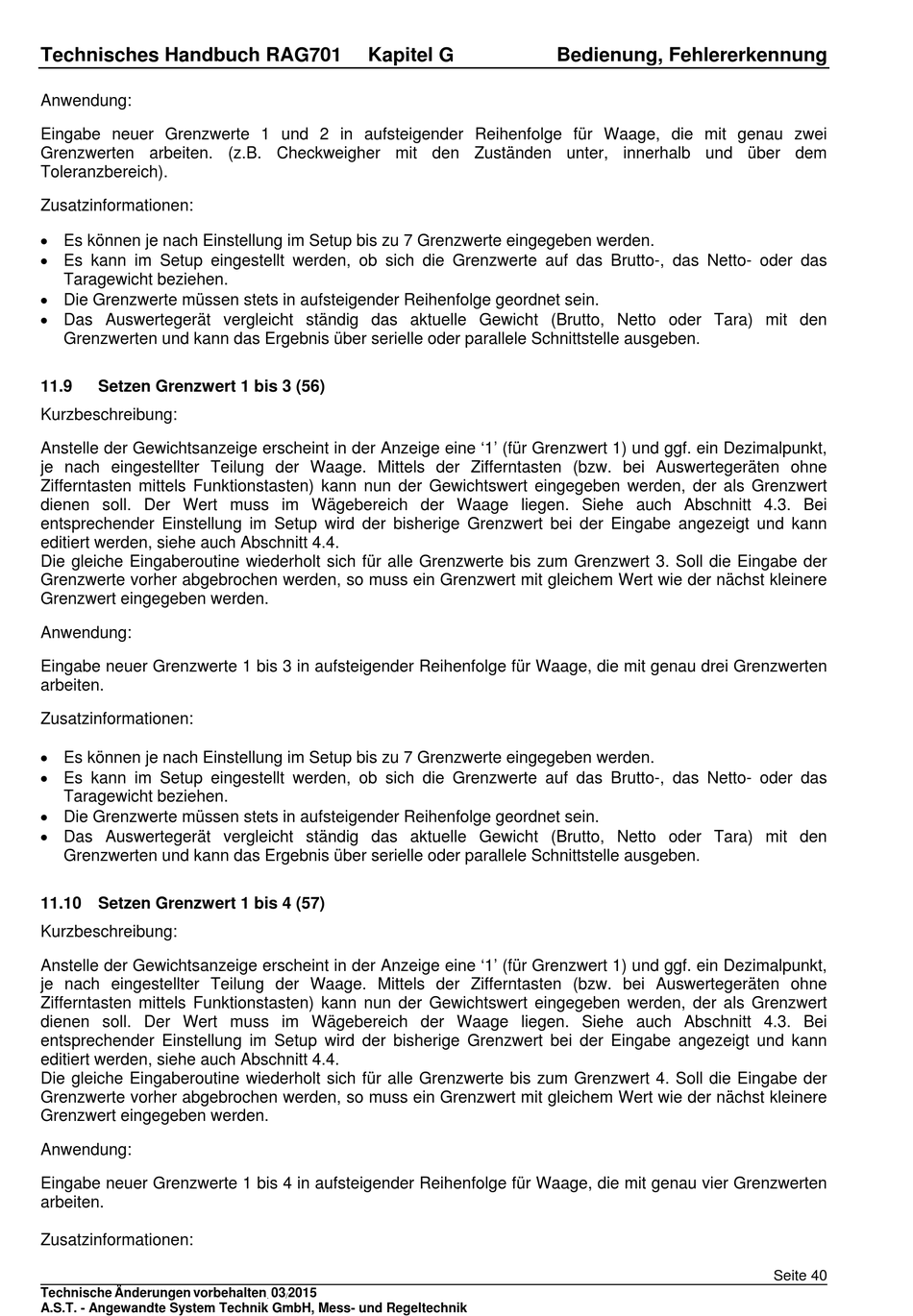

AST RAG 701 Technischer Handbuch Seite 189

Technisches Handbuch RAG701
Anwendung:
Eingabe neuer Grenzwerte 1 und 2 in aufsteigender Reihenfolge für Waage, die mit genau zwei
Grenzwerten arbeiten. (z.B. Checkweigher mit den Zuständen unter, innerhalb und über dem
Toleranzbereich).
Zusatzinformationen:
 Es können je nach Einstellung im Setup bis zu 7 Grenzwerte eingegeben werden.
 Es kann im Setup eingestellt werden, ob sich die Grenzwerte auf das Brutto-, das Netto- oder das
Taragewicht beziehen.
 Die Grenzwerte müssen stets in aufsteigender Reihenfolge geordnet sein.
 Das Auswertegerät vergleicht ständig das aktuelle Gewicht (Brutto, Netto oder Tara) mit den
Grenzwerten und kann das Ergebnis über serielle oder parallele Schnittstelle ausgeben.
11.9 Setzen Grenzwert 1 bis 3 (56)
Kurzbeschreibung:
Anstelle der Gewichtsanzeige erscheint in der Anzeige eine '1' (für Grenzwert 1) und ggf. ein Dezimalpunkt,
je nach eingestellter Teilung der Waage. Mittels der Zifferntasten (bzw. bei Auswertegeräten ohne
Zifferntasten mittels Funktionstasten) kann nun der Gewichtswert eingegeben werden, der als Grenzwert
dienen soll. Der Wert muss im Wägebereich der Waage liegen. Siehe auch Abschnitt 4.3. Bei
entsprechender Einstellung im Setup wird der bisherige Grenzwert bei der Eingabe angezeigt und kann
editiert werden, siehe auch Abschnitt 4.4.
Die gleiche Eingaberoutine wiederholt sich für alle Grenzwerte bis zum Grenzwert 3. Soll die Eingabe der
Grenzwerte vorher abgebrochen werden, so muss ein Grenzwert mit gleichem Wert wie der nächst kleinere
Grenzwert eingegeben werden.
Anwendung:
Eingabe neuer Grenzwerte 1 bis 3 in aufsteigender Reihenfolge für Waage, die mit genau drei Grenzwerten
arbeiten.
Zusatzinformationen:
 Es können je nach Einstellung im Setup bis zu 7 Grenzwerte eingegeben werden.
 Es kann im Setup eingestellt werden, ob sich die Grenzwerte auf das Brutto-, das Netto- oder das
Taragewicht beziehen.
 Die Grenzwerte müssen stets in aufsteigender Reihenfolge geordnet sein.
 Das Auswertegerät vergleicht ständig das aktuelle Gewicht (Brutto, Netto oder Tara) mit den
Grenzwerten und kann das Ergebnis über serielle oder parallele Schnittstelle ausgeben.
11.10 Setzen Grenzwert 1 bis 4 (57)
Kurzbeschreibung:
Anstelle der Gewichtsanzeige erscheint in der Anzeige eine '1' (für Grenzwert 1) und ggf. ein Dezimalpunkt,
je nach eingestellter Teilung der Waage. Mittels der Zifferntasten (bzw. bei Auswertegeräten ohne
Zifferntasten mittels Funktionstasten) kann nun der Gewichtswert eingegeben werden, der als Grenzwert
dienen soll. Der Wert muss im Wägebereich der Waage liegen. Siehe auch Abschnitt 4.3. Bei
entsprechender Einstellung im Setup wird der bisherige Grenzwert bei der Eingabe angezeigt und kann
editiert werden, siehe auch Abschnitt 4.4.
Die gleiche Eingaberoutine wiederholt sich für alle Grenzwerte bis zum Grenzwert 4. Soll die Eingabe der
Grenzwerte vorher abgebrochen werden, so muss ein Grenzwert mit gleichem Wert wie der nächst kleinere
Grenzwert eingegeben werden.
Anwendung:
Eingabe neuer Grenzwerte 1 bis 4 in aufsteigender Reihenfolge für Waage, die mit genau vier Grenzwerten
arbeiten.
Zusatzinformationen:
