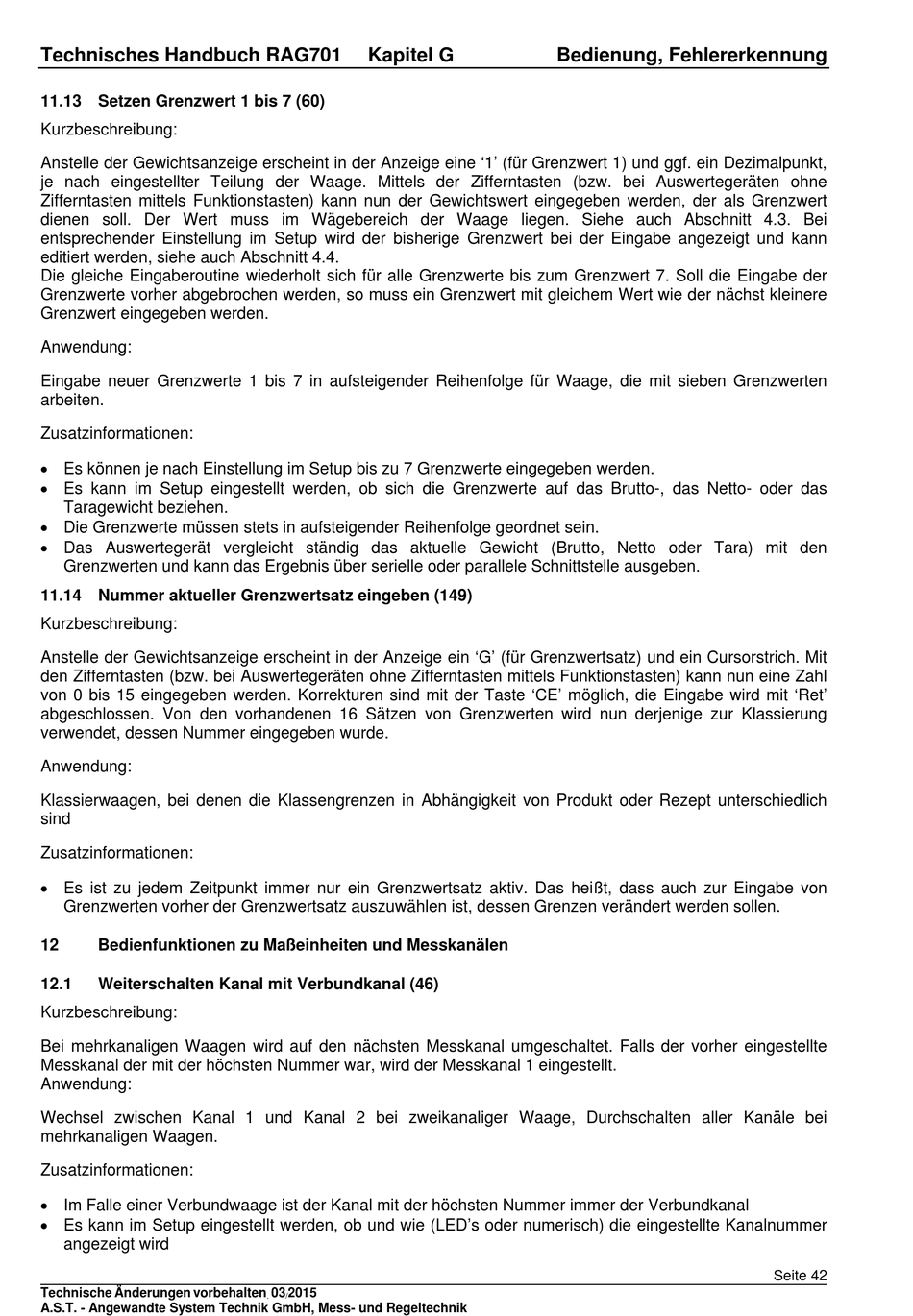

Technisches Handbuch RAG701
11.13 Setzen Grenzwert 1 bis 7 (60)
Kurzbeschreibung:
Anstelle der Gewichtsanzeige erscheint in der Anzeige eine '1' (für Grenzwert 1) und ggf. ein Dezimalpunkt,
je nach eingestellter Teilung der Waage. Mittels der Zifferntasten (bzw. bei Auswertegeräten ohne
Zifferntasten mittels Funktionstasten) kann nun der Gewichtswert eingegeben werden, der als Grenzwert
dienen soll. Der Wert muss im Wägebereich der Waage liegen. Siehe auch Abschnitt 4.3. Bei
entsprechender Einstellung im Setup wird der bisherige Grenzwert bei der Eingabe angezeigt und kann
editiert werden, siehe auch Abschnitt 4.4.
Die gleiche Eingaberoutine wiederholt sich für alle Grenzwerte bis zum Grenzwert 7. Soll die Eingabe der
Grenzwerte vorher abgebrochen werden, so muss ein Grenzwert mit gleichem Wert wie der nächst kleinere
Grenzwert eingegeben werden.
Anwendung:
Eingabe neuer Grenzwerte 1 bis 7 in aufsteigender Reihenfolge für Waage, die mit sieben Grenzwerten
arbeiten.
Zusatzinformationen:
 Es können je nach Einstellung im Setup bis zu 7 Grenzwerte eingegeben werden.
 Es kann im Setup eingestellt werden, ob sich die Grenzwerte auf das Brutto-, das Netto- oder das
Taragewicht beziehen.
 Die Grenzwerte müssen stets in aufsteigender Reihenfolge geordnet sein.
 Das Auswertegerät vergleicht ständig das aktuelle Gewicht (Brutto, Netto oder Tara) mit den
Grenzwerten und kann das Ergebnis über serielle oder parallele Schnittstelle ausgeben.
11.14 Nummer aktueller Grenzwertsatz eingeben (149)
Kurzbeschreibung:
Anstelle der Gewichtsanzeige erscheint in der Anzeige ein 'G' (für Grenzwertsatz) und ein Cursorstrich. Mit
den Zifferntasten (bzw. bei Auswertegeräten ohne Zifferntasten mittels Funktionstasten) kann nun eine Zahl
von 0 bis 15 eingegeben werden. Korrekturen sind mit der Taste 'CE' möglich, die Eingabe wird mit 'Ret'
abgeschlossen. Von den vorhandenen 16 Sätzen von Grenzwerten wird nun derjenige zur Klassierung
verwendet, dessen Nummer eingegeben wurde.
Anwendung:
Klassierwaagen, bei denen die Klassengrenzen in Abhängigkeit von Produkt oder Rezept unterschiedlich
sind
Zusatzinformationen:
 Es ist zu jedem Zeitpunkt immer nur ein Grenzwertsatz aktiv. Das heißt, dass auch zur Eingabe von
Grenzwerten vorher der Grenzwertsatz auszuwählen ist, dessen Grenzen verändert werden sollen.
12 Bedienfunktionen zu Maßeinheiten und Messkanälen
12.1 Weiterschalten Kanal mit Verbundkanal (46)
Kurzbeschreibung:
Bei mehrkanaligen Waagen wird auf den nächsten Messkanal umgeschaltet. Falls der vorher eingestellte
Messkanal der mit der höchsten Nummer war, wird der Messkanal 1 eingestellt.
Anwendung:
Wechsel zwischen Kanal 1 und Kanal 2 bei zweikanaliger Waage, Durchschalten aller Kanäle bei
mehrkanaligen Waagen.
Zusatzinformationen:
 Im Falle einer Verbundwaage ist der Kanal mit der höchsten Nummer immer der Verbundkanal
 Es kann im Setup eingestellt werden, ob und wie (LED's oder numerisch) die eingestellte Kanalnummer
angezeigt wird
