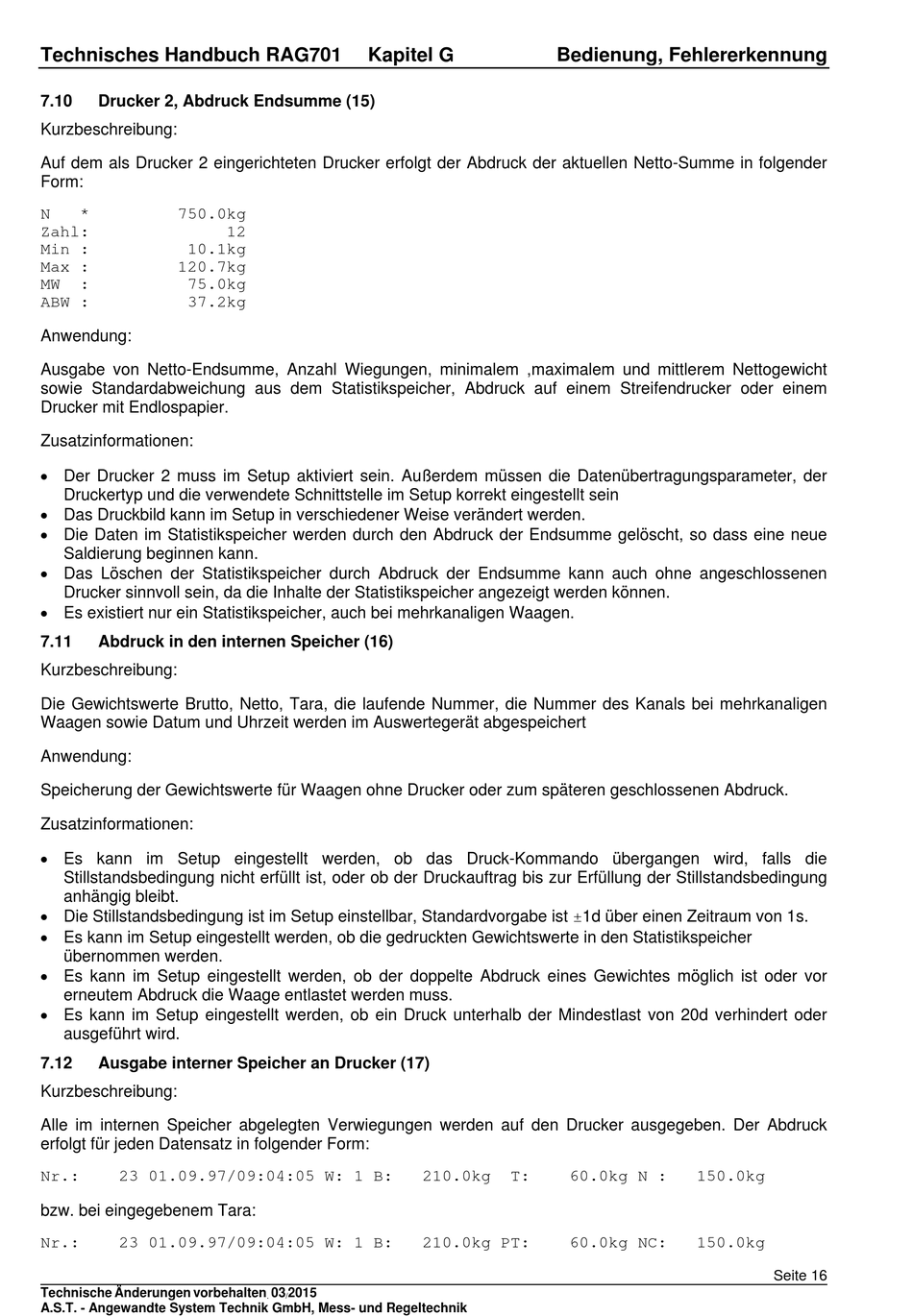

AST RAG 701 Technischer Handbuch Seite 165

Technisches Handbuch RAG701
7.10 Drucker 2, Abdruck Endsumme (15)
Kurzbeschreibung:
Auf dem als Drucker 2 eingerichteten Drucker erfolgt der Abdruck der aktuellen Netto-Summe in folgender
Form:
N * 750.0kg
Zahl:
Min : 10.1kg
Max : 120.7kg
MW : 75.0kg
ABW : 37.2kg
Anwendung:
Ausgabe von Netto-Endsumme, Anzahl Wiegungen, minimalem ,maximalem und mittlerem Nettogewicht
sowie Standardabweichung aus dem Statistikspeicher, Abdruck auf einem Streifendrucker oder einem
Drucker mit Endlospapier.
Zusatzinformationen:
 Der Drucker 2 muss im Setup aktiviert sein. Außerdem müssen die Datenübertragungsparameter, der
Druckertyp und die verwendete Schnittstelle im Setup korrekt eingestellt sein
 Das Druckbild kann im Setup in verschiedener Weise verändert werden.
 Die Daten im Statistikspeicher werden durch den Abdruck der Endsumme gelöscht, so dass eine neue
Saldierung beginnen kann.
 Das Löschen der Statistikspeicher durch Abdruck der Endsumme kann auch ohne angeschlossenen
Drucker sinnvoll sein, da die Inhalte der Statistikspeicher angezeigt werden können.
 Es existiert nur ein Statistikspeicher, auch bei mehrkanaligen Waagen.
7.11 Abdruck in den internen Speicher (16)
Kurzbeschreibung:
Die Gewichtswerte Brutto, Netto, Tara, die laufende Nummer, die Nummer des Kanals bei mehrkanaligen
Waagen sowie Datum und Uhrzeit werden im Auswertegerät abgespeichert
Anwendung:
Speicherung der Gewichtswerte für Waagen ohne Drucker oder zum späteren geschlossenen Abdruck.
Zusatzinformationen:
 Es kann im Setup eingestellt werden, ob das Druck-Kommando übergangen wird, falls die
Stillstandsbedingung nicht erfüllt ist, oder ob der Druckauftrag bis zur Erfüllung der Stillstandsbedingung
anhängig bleibt.
 Die Stillstandsbedingung ist im Setup einstellbar, Standardvorgabe ist ±1d über einen Zeitraum von 1s.
 Es kann im Setup eingestellt werden, ob die gedruckten Gewichtswerte in den Statistikspeicher
übernommen werden.
 Es kann im Setup eingestellt werden, ob der doppelte Abdruck eines Gewichtes möglich ist oder vor
erneutem Abdruck die Waage entlastet werden muss.
 Es kann im Setup eingestellt werden, ob ein Druck unterhalb der Mindestlast von 20d verhindert oder
ausgeführt wird.
7.12 Ausgabe interner Speicher an Drucker (17)
Kurzbeschreibung:
Alle im internen Speicher abgelegten Verwiegungen werden auf den Drucker ausgegeben. Der Abdruck
erfolgt für jeden Datensatz in folgender Form:
Nr.: 23 01.09.97/09:04:05 W: 1 B:
bzw. bei eingegebenem Tara:
Nr.: 23 01.09.97/09:04:05 W: 1 B:
Technische Änderungen vorbehalten
A.S.T. - Angewandte System Technik GmbH, Mess- und Regeltechnik
Kapitel G
12
03 2015
. /
Bedienung, Fehlererkennung
210.0kg T: 60.0kg N :
210.0kg PT: 60.0kg NC:
150.0kg
150.0kg
Seite 16
