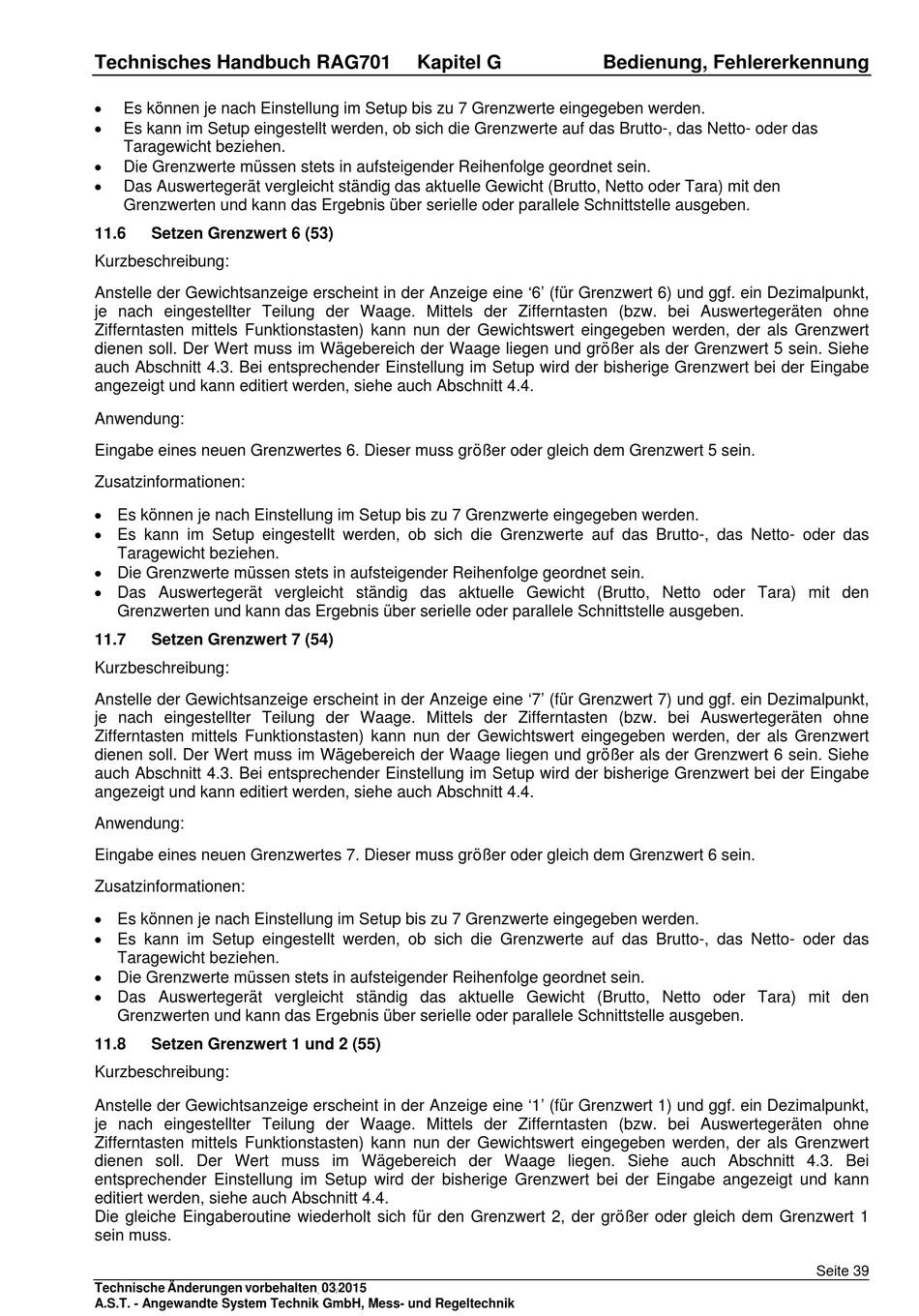

AST RAG 701 Technischer Handbuch Seite 188

Technisches Handbuch RAG701

Es können je nach Einstellung im Setup bis zu 7 Grenzwerte eingegeben werden.

Es kann im Setup eingestellt werden, ob sich die Grenzwerte auf das Brutto-, das Netto- oder das
Taragewicht beziehen.

Die Grenzwerte müssen stets in aufsteigender Reihenfolge geordnet sein.

Das Auswertegerät vergleicht ständig das aktuelle Gewicht (Brutto, Netto oder Tara) mit den
Grenzwerten und kann das Ergebnis über serielle oder parallele Schnittstelle ausgeben.
11.6 Setzen Grenzwert 6 (53)
Kurzbeschreibung:
Anstelle der Gewichtsanzeige erscheint in der Anzeige eine '6' (für Grenzwert 6) und ggf. ein Dezimalpunkt,
je nach eingestellter Teilung der Waage. Mittels der Zifferntasten (bzw. bei Auswertegeräten ohne
Zifferntasten mittels Funktionstasten) kann nun der Gewichtswert eingegeben werden, der als Grenzwert
dienen soll. Der Wert muss im Wägebereich der Waage liegen und größer als der Grenzwert 5 sein. Siehe
auch Abschnitt 4.3. Bei entsprechender Einstellung im Setup wird der bisherige Grenzwert bei der Eingabe
angezeigt und kann editiert werden, siehe auch Abschnitt 4.4.
Anwendung:
Eingabe eines neuen Grenzwertes 6. Dieser muss größer oder gleich dem Grenzwert 5 sein.
Zusatzinformationen:
 Es können je nach Einstellung im Setup bis zu 7 Grenzwerte eingegeben werden.
 Es kann im Setup eingestellt werden, ob sich die Grenzwerte auf das Brutto-, das Netto- oder das
Taragewicht beziehen.
 Die Grenzwerte müssen stets in aufsteigender Reihenfolge geordnet sein.
 Das Auswertegerät vergleicht ständig das aktuelle Gewicht (Brutto, Netto oder Tara) mit den
Grenzwerten und kann das Ergebnis über serielle oder parallele Schnittstelle ausgeben.
11.7 Setzen Grenzwert 7 (54)
Kurzbeschreibung:
Anstelle der Gewichtsanzeige erscheint in der Anzeige eine '7' (für Grenzwert 7) und ggf. ein Dezimalpunkt,
je nach eingestellter Teilung der Waage. Mittels der Zifferntasten (bzw. bei Auswertegeräten ohne
Zifferntasten mittels Funktionstasten) kann nun der Gewichtswert eingegeben werden, der als Grenzwert
dienen soll. Der Wert muss im Wägebereich der Waage liegen und größer als der Grenzwert 6 sein. Siehe
auch Abschnitt 4.3. Bei entsprechender Einstellung im Setup wird der bisherige Grenzwert bei der Eingabe
angezeigt und kann editiert werden, siehe auch Abschnitt 4.4.
Anwendung:
Eingabe eines neuen Grenzwertes 7. Dieser muss größer oder gleich dem Grenzwert 6 sein.
Zusatzinformationen:
 Es können je nach Einstellung im Setup bis zu 7 Grenzwerte eingegeben werden.
 Es kann im Setup eingestellt werden, ob sich die Grenzwerte auf das Brutto-, das Netto- oder das
Taragewicht beziehen.
 Die Grenzwerte müssen stets in aufsteigender Reihenfolge geordnet sein.
 Das Auswertegerät vergleicht ständig das aktuelle Gewicht (Brutto, Netto oder Tara) mit den
Grenzwerten und kann das Ergebnis über serielle oder parallele Schnittstelle ausgeben.
11.8 Setzen Grenzwert 1 und 2 (55)
Kurzbeschreibung:
Anstelle der Gewichtsanzeige erscheint in der Anzeige eine '1' (für Grenzwert 1) und ggf. ein Dezimalpunkt,
je nach eingestellter Teilung der Waage. Mittels der Zifferntasten (bzw. bei Auswertegeräten ohne
Zifferntasten mittels Funktionstasten) kann nun der Gewichtswert eingegeben werden, der als Grenzwert
dienen soll. Der Wert muss im Wägebereich der Waage liegen. Siehe auch Abschnitt 4.3. Bei
entsprechender Einstellung im Setup wird der bisherige Grenzwert bei der Eingabe angezeigt und kann
editiert werden, siehe auch Abschnitt 4.4.
Die gleiche Eingaberoutine wiederholt sich für den Grenzwert 2, der größer oder gleich dem Grenzwert 1
sein muss.
Technische Änderungen vorbehalten
A.S.T. - Angewandte System Technik GmbH, Mess- und Regeltechnik
Kapitel G
03 2015
. /
Bedienung, Fehlererkennung
Seite 39
